Statik Decke

Sie planen die Decke für eine Schule, ein Büro oder ein Mehrfamilienhaus?

Für jede Anwendungen kann die gewünschte Spannweite im Dropdown-Menü angewählt werden. Die benötigte Bauteildimensionierung von LIGNATUR-Flächenelementen wird Ihnen grafisch angezeigt. Bei den dargestellten Fussbodenaufbauten handelt es sich um Empfehlungen, abgestimmt auf die Anwendung.

Haben Sie weitere Fragen? Wir beraten Sie gerne.

Kontaktdaten Berater
beratung@lignatur.ch

Statisches System - Einfeldträger

Für alle gezeigten Deckensysteme sind Tragfähigkeit, Gebrauchstauglichkeit und Schwingungsnachweis erfüllt.

Durchbiegung w (qd) = l / 350

  • qd = (1 + kdef) ∙ (gk + ѱ1 ∙ qk)
  • Kriechbeiwert kdef = 0.6
  • ständige Einwirkung gk = g + qA
  • Eigengewicht Element inkl. Befüllung g
  • Auflast Bodenaufbau qA
  • veränderliche Einwirkung qk = qN
  • Wohnungsbau qN = 2 kN/m2, ѱ1 = 0.5
  • Schulhaus - und Bürobau qN = 3 kN/m2, ѱ1 = 0.7

1. Eigenfrequenz f1 (gk) ≥ 8.0 Hz oder 8.0 Hz > f1 (gk) ≥ 5.1 Hz
Die erste Eigenfrequenz wird nur mit ständigen Lasten berechnet. Schwingbeschleunigung a (gk) ≤ 0.1 m/s2, Durchbiegung w (F = 1 kN) ≤ 0.25 mm.

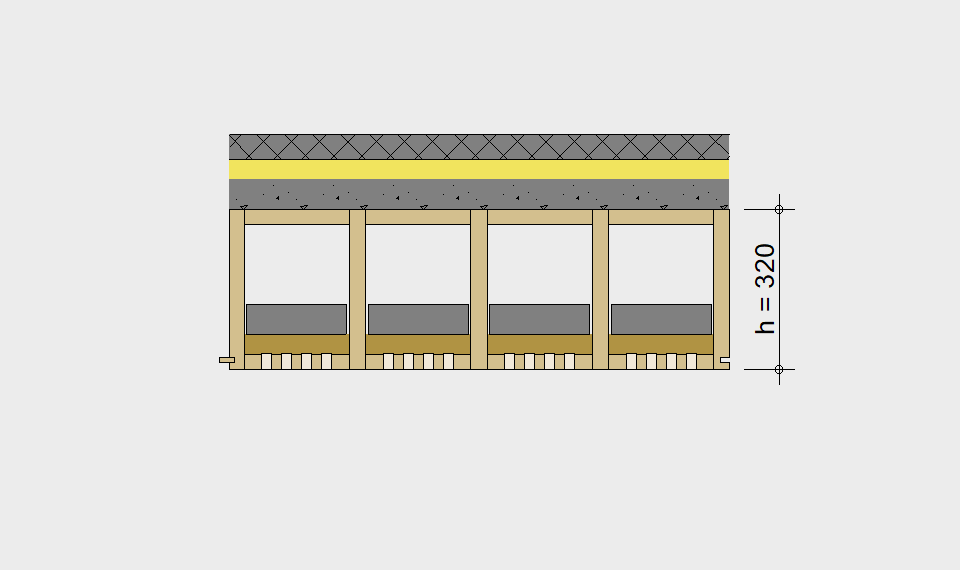

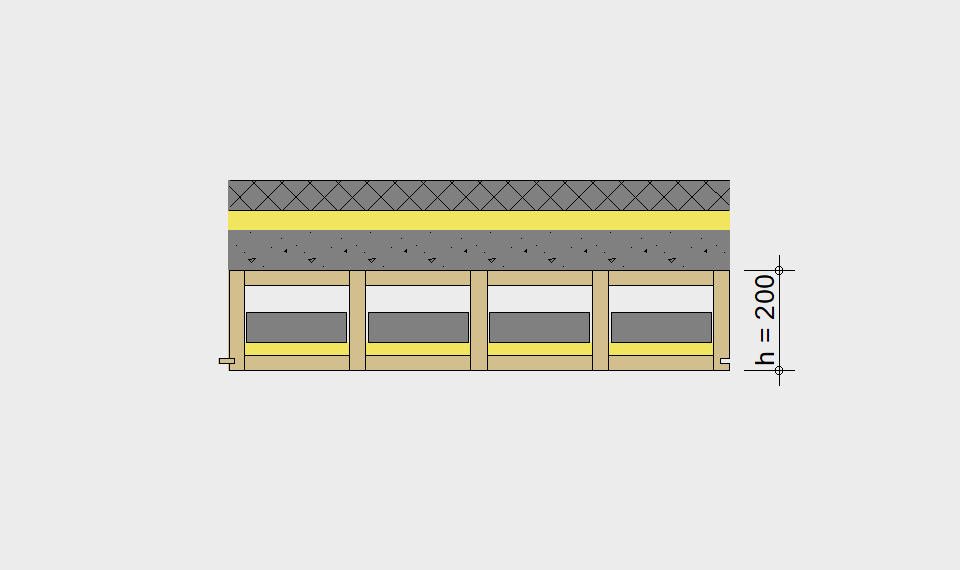

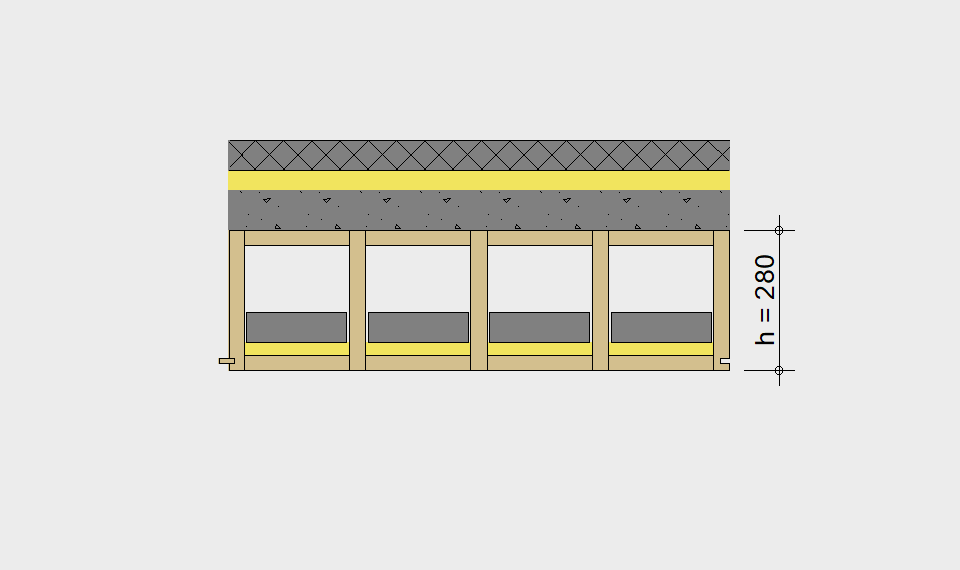

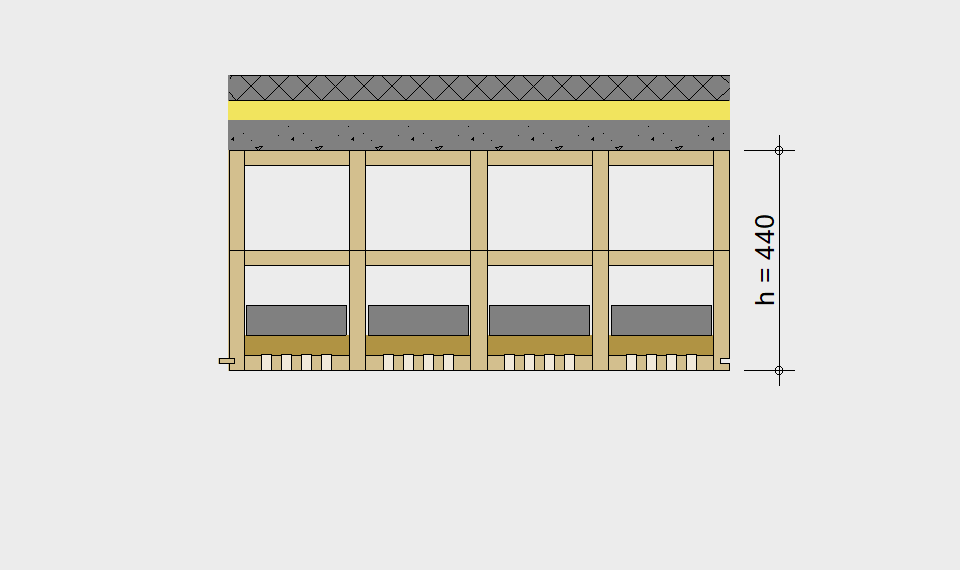

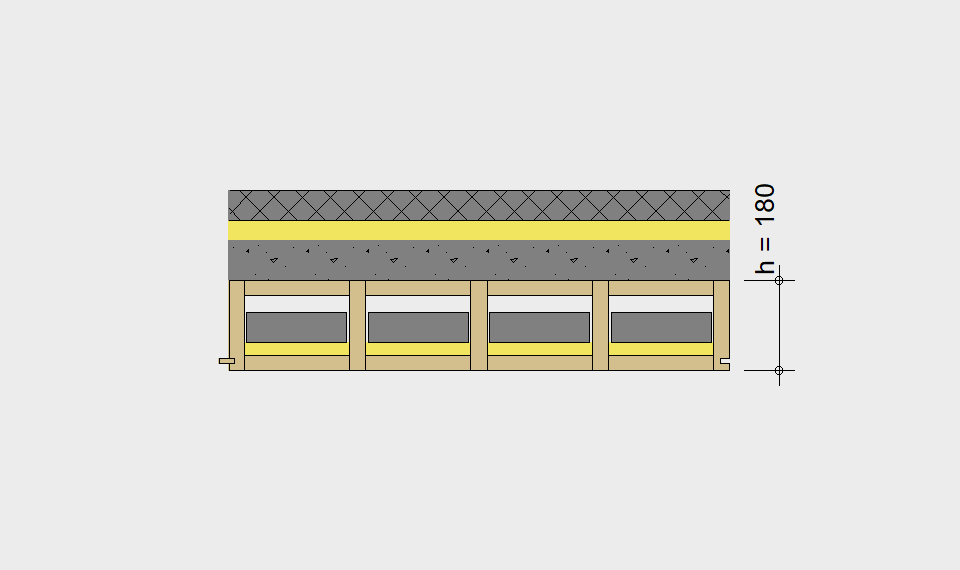

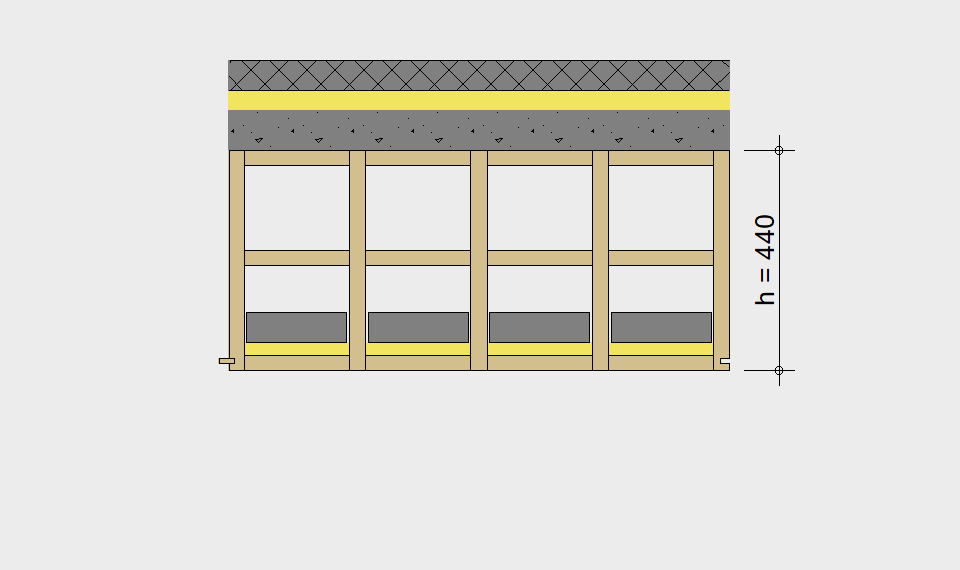

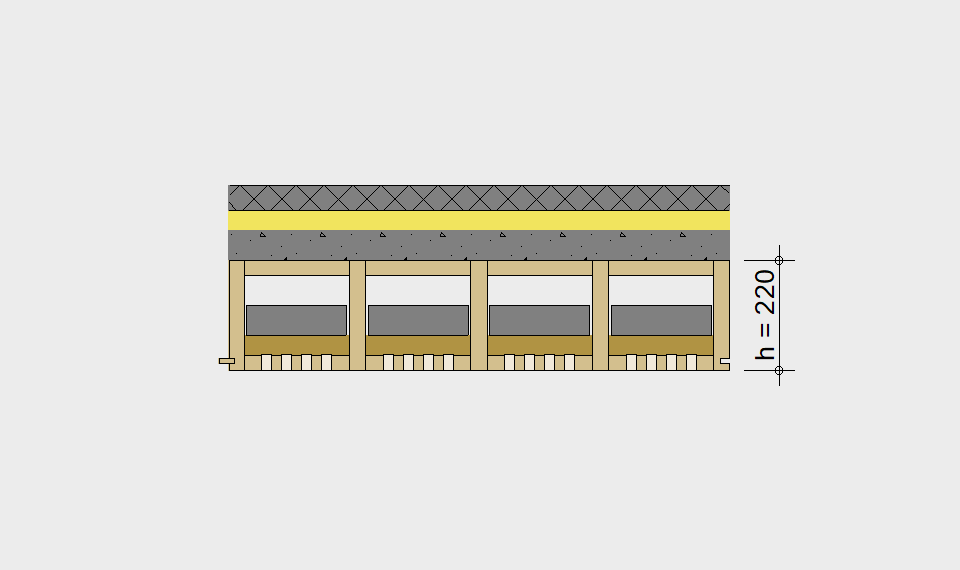

Mehrfamilienhaus

Gewählter Fussbodenaufbau mit Schallschutzprotokoll 4130
Zementestrich 50 mm
Mineralfasertrittschalldämmung 40 mm
elastisch gebundener Splitt 70 mm
LIGNATUR - Flächenelement (LFE) silence 12

Mögliche Spannweite LIGNATUR

Nutzlast qN: 200 kg/m2
Auflast Bodenaufbau qA: 214 kg/m2
Eigengewicht g: 63 kg/m2

Nutzlast qN: 200 kg/m2
Auflast Bodenaufbau qA: 214 kg/m2
Eigengewicht g: 64 kg/m2

Nutzlast qN: 200 kg/m2
Auflast Bodenaufbau qA: 214 kg/m2
Eigengewicht g: 67 kg/m2

Nutzlast qN: 200 kg/m2
Auflast Bodenaufbau qA: 214 kg/m2
Eigengewicht g: 70 kg/m2

Nutzlast qN: 200 kg/m2
Auflast Bodenaufbau qA: 214 kg/m2
Eigengewicht g: 70 kg/m2

Nutzlast qN: 200 kg/m2
Auflast Bodenaufbau qA: 214 kg/m2
Eigengewicht g: 73 kg/m2

Nutzlast qN: 200 kg/m2
Auflast Bodenaufbau qA: 214 kg/m2
Eigengewicht g: 73 kg/m2

Nutzlast qN: 200 kg/m2
Auflast Bodenaufbau qA: 214 kg/m2
Eigengewicht g: 76 kg/m2

Nutzlast qN: 200 kg/m2
Auflast Bodenaufbau qA: 214 kg/m2
Eigengewicht g: 76 kg/m2

Nutzlast qN: 200 kg/m2
Auflast Bodenaufbau qA: 214 kg/m2
Eigengewicht g: 76 kg/m2

Nutzlast qN: 200 kg/m2
Auflast Bodenaufbau qA: 214 kg/m2
Eigengewicht g: 82 kg/m2

*Ausführung nur nach positiver Absprache mit Lignatur

Nutzlast qN: 200 kg/m2
Auflast Bodenaufbau qA: 214 kg/m2
Eigengewicht g: 82 kg/m2

*Ausführung nur nach positiver Absprache mit Lignatur

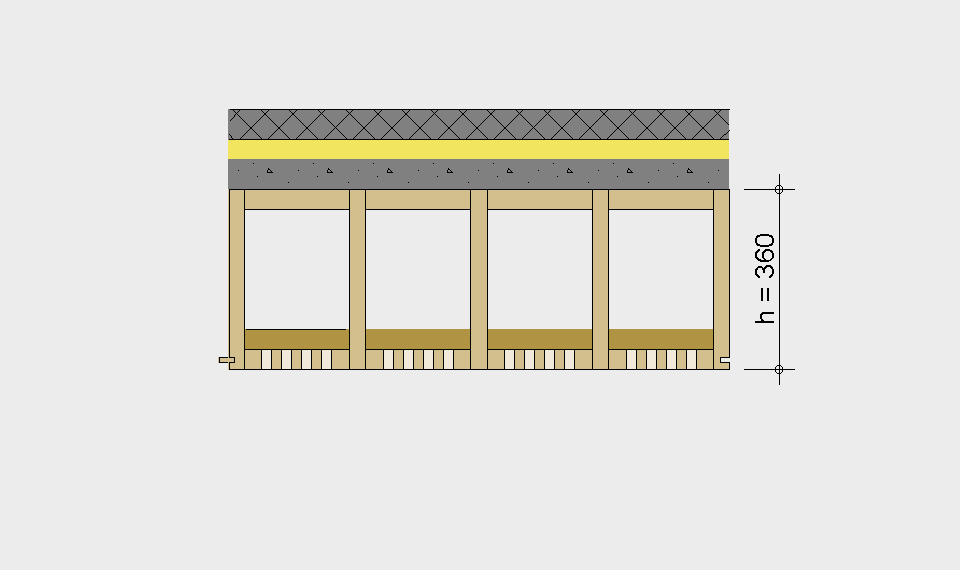

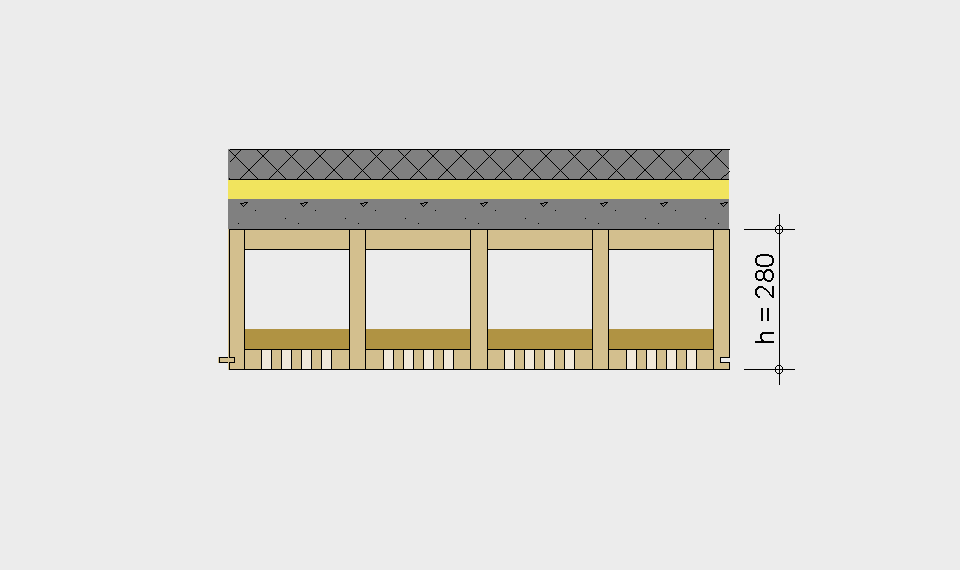

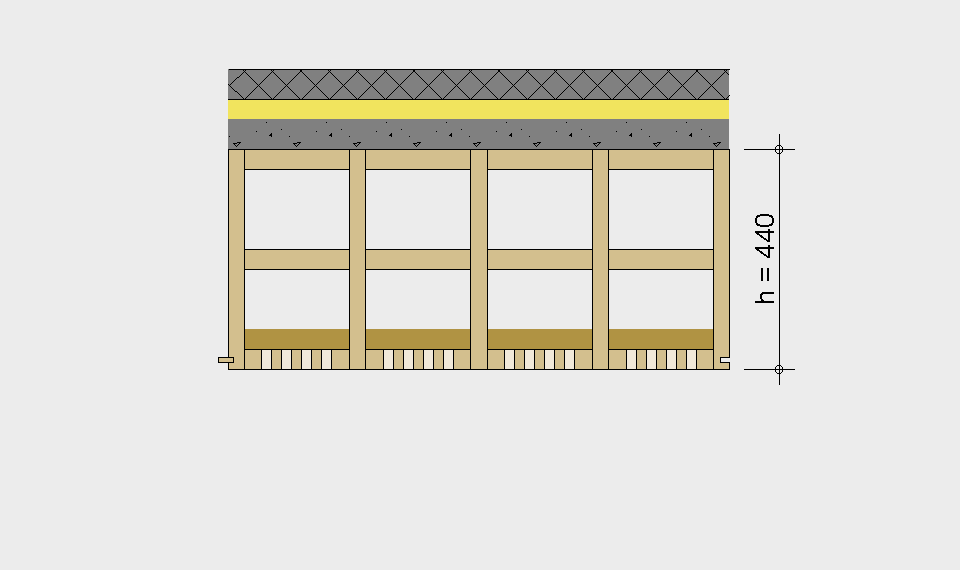

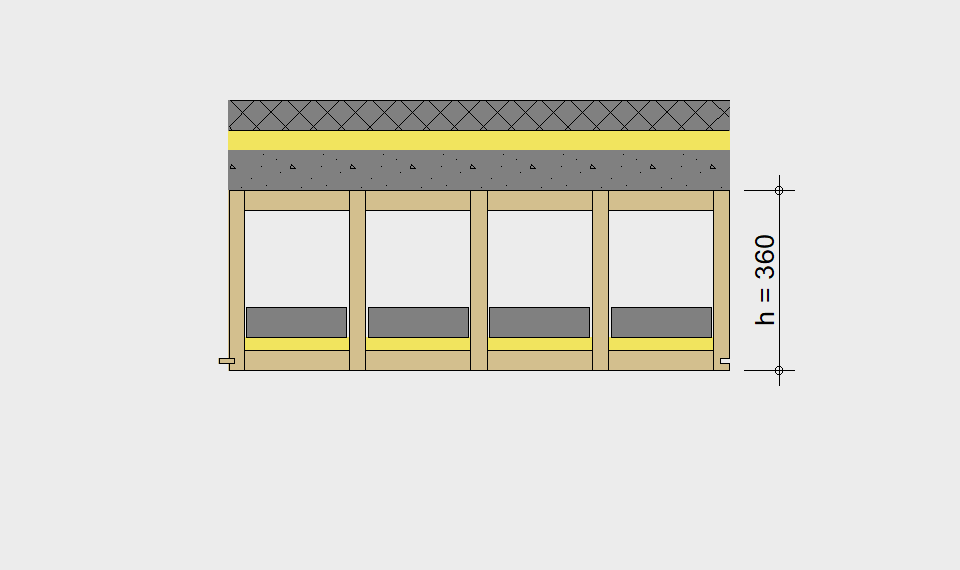

Schule

Gewählter Fussbodenaufbau mit Schallschutzprotokoll 4146
Zementestrich 50 mm
Mineralfasertrittschalldämmung 40 mm
elastisch gebundener Splitt 60 mm
LIGNATUR - Flächenelement (LFE) silence 12 mit Akustik

Mögliche Spannweite LIGNATUR

Nutzlast qN: 300 kg/m2
Auflast Bodenaufbau qA: 220 kg/m2
Eigengewicht g: 68 kg/m2

Nutzlast qN: 300 kg/m2
Auflast Bodenaufbau qA: 220 kg/m2
Eigengewicht g: 69 kg/m2

Nutzlast qN: 300 kg/m2
Auflast Bodenaufbau qA: 220 kg/m2
Eigengewicht g: 71 kg/m2

Nutzlast qN: 300 kg/m2
Auflast Bodenaufbau qA: 220 kg/m2
Eigengewicht g: 74 kg/m2

Nutzlast qN: 300 kg/m2
Auflast Bodenaufbau qA: 220 kg/m2
Eigengewicht g: 77 kg/m2

Nutzlast qN: 300 kg/m2
Auflast Bodenaufbau qA: 220 kg/m2
Eigengewicht g: 77 kg/m2

Nutzlast qN: 300 kg/m2
Auflast Bodenaufbau qA: 220 kg/m2
Eigengewicht g: 80 kg/m2

Nutzlast qN: 300 kg/m2
Auflast Bodenaufbau qA: 220 kg/m2
Eigengewicht g: 80 kg/m2

Nutzlast qN: 300 kg/m2
Auflast Bodenaufbau qA: 220 kg/m2
Eigengewicht g: 85 kg/m2

*Ausführung nur nach positiver Absprache mit Lignatur

Nutzlast qN: 300 kg/m2
Auflast Bodenaufbau qA: 220 kg/m2
Eigengewicht g: 85 kg/m2

*Ausführung nur nach positiver Absprache mit Lignatur

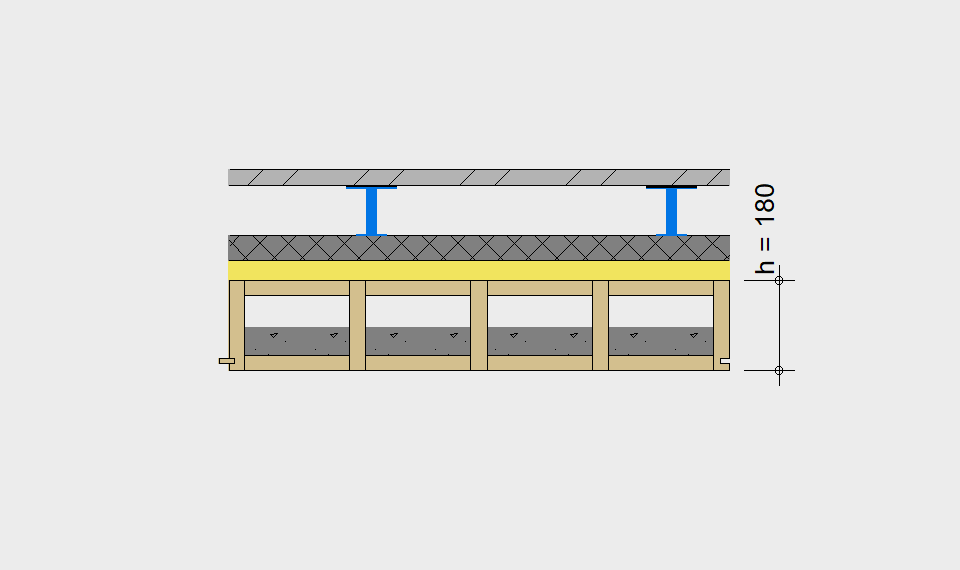

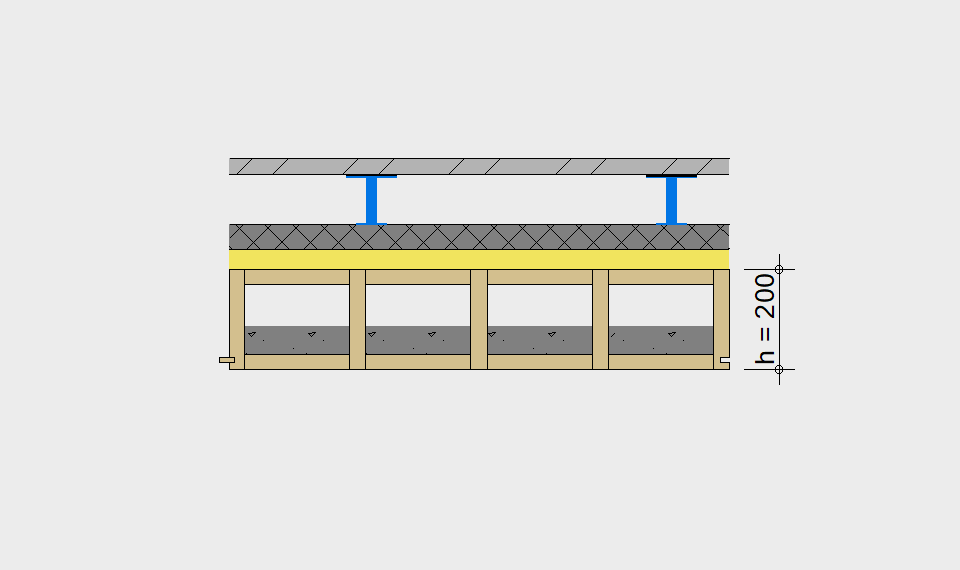

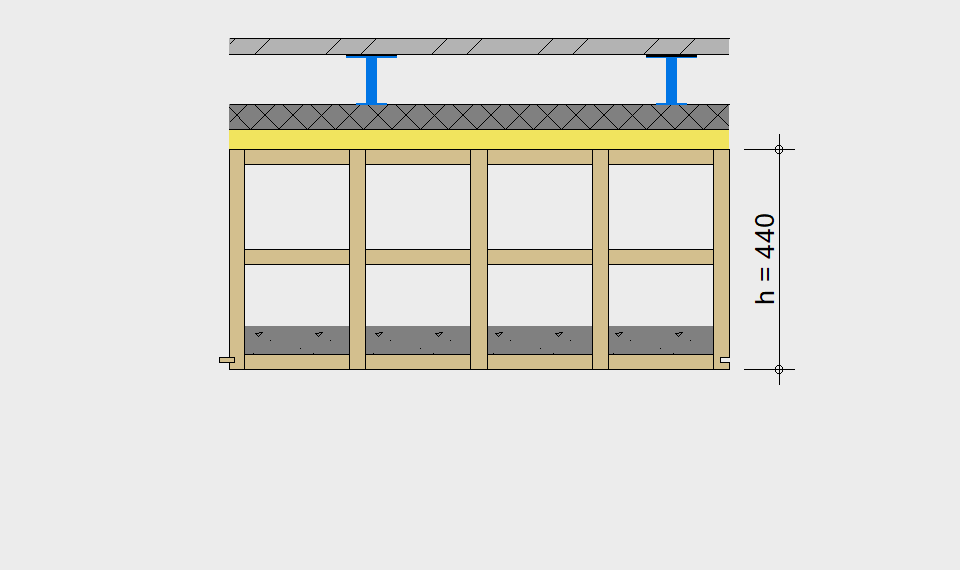

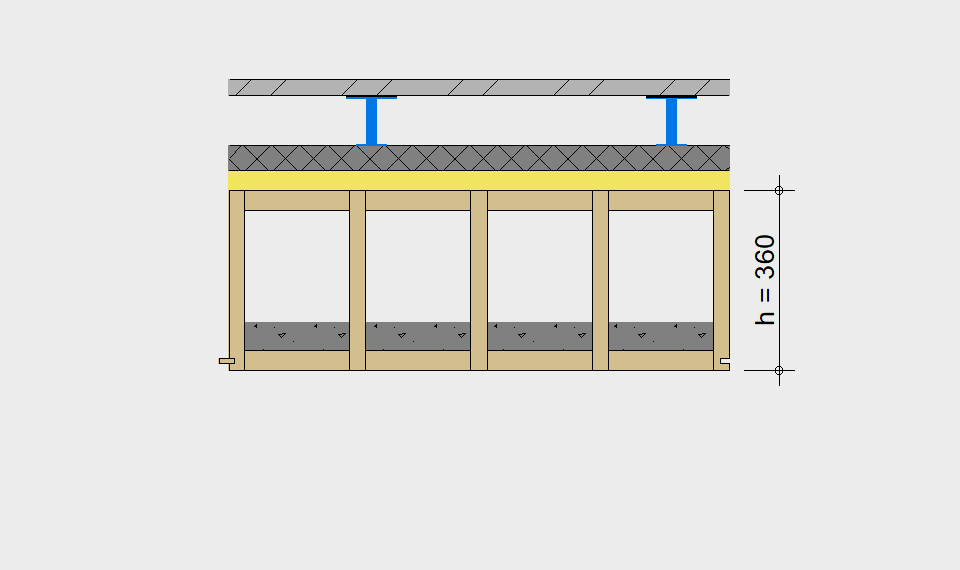

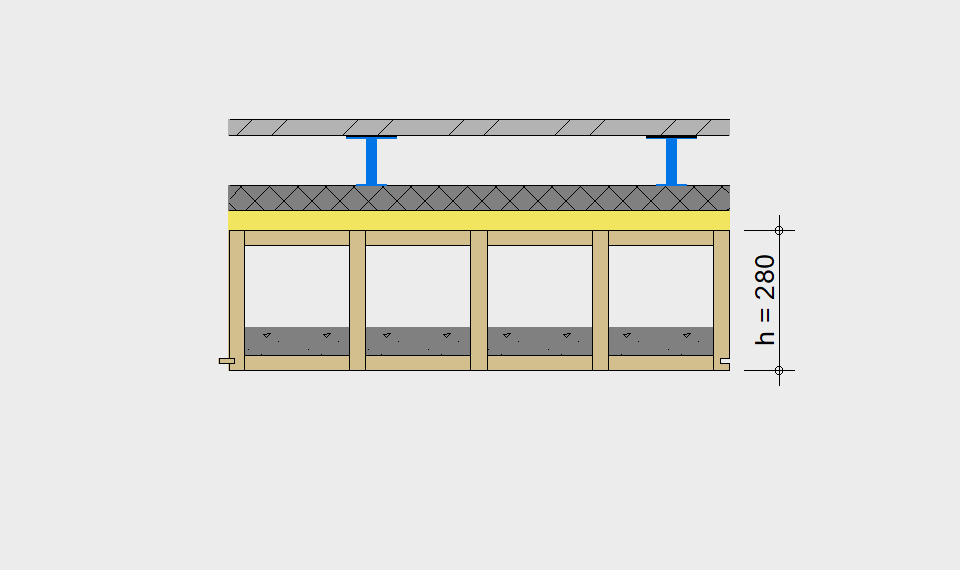

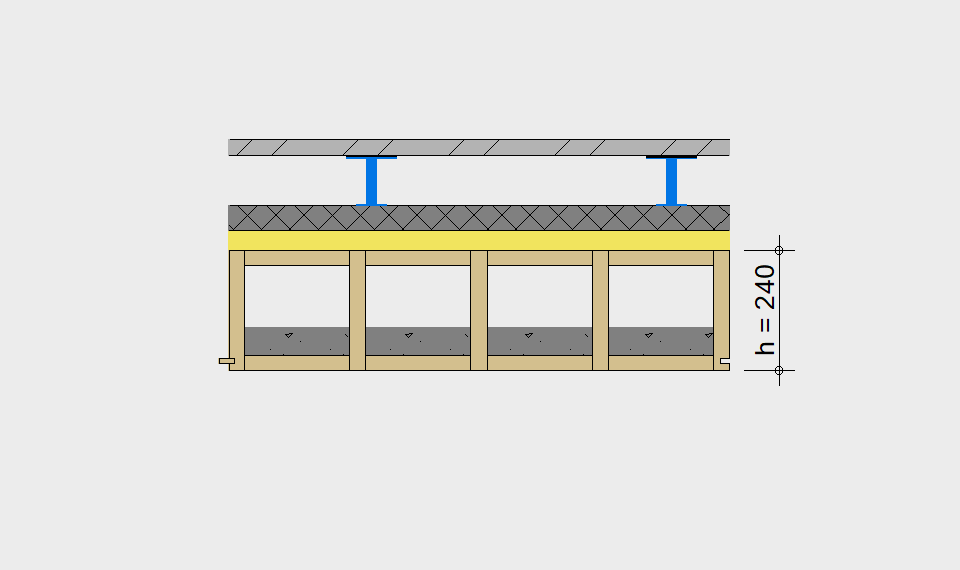

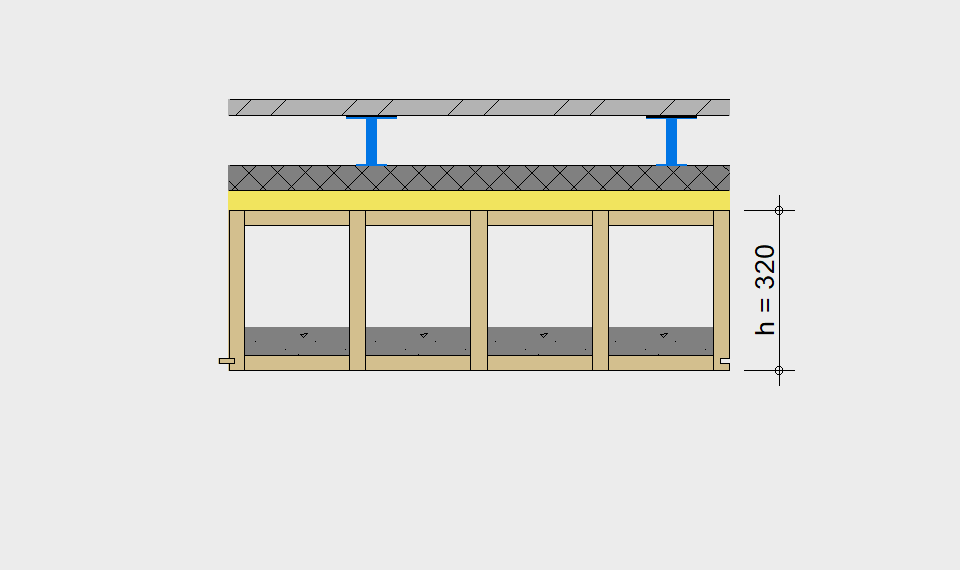

Bürobau mit Hohlboden

Gewählter Fussbodenaufbau mit Schallschutzprotokoll 4329
Knauf GIFAfloor 100 mm, FHB 32 mm
Zementestrich 50 mm
Mineralfasertrittschalldämmung 40 mm
LIGNATUR - Flächenelement (LFE) mit Schüttung 50 kg/m2

Mögliche Spannweite LIGNATUR

Nutzlast qN: 300 kg/m2
Auflast Bodenaufbau qA: 176 kg/m2
Eigengewicht g: 88 kg/m2

Nutzlast qN: 300 kg/m2
Auflast Bodenaufbau qA: 176 kg/m2
Eigengewicht g: 89 kg/m2

Nutzlast qN: 300 kg/m2
Auflast Bodenaufbau qA: 176 kg/m2
Eigengewicht g: 92 kg/m2

Nutzlast qN: 300 kg/m2
Auflast Bodenaufbau qA: 176 kg/m2
Eigengewicht g: 95 kg/m2

Nutzlast qN: 300 kg/m2
Auflast Bodenaufbau qA: 176 kg/m2
Eigengewicht g: 95 kg/m2

Nutzlast qN: 300 kg/m2
Auflast Bodenaufbau qA: 176 kg/m2
Eigengewicht g: 98 kg/m2

Nutzlast qN: 300 kg/m2
Auflast Bodenaufbau qA: 176 kg/m2
Eigengewicht g: 98 kg/m2

Nutzlast qN: 300 kg/m2
Auflast Bodenaufbau qA: 176 kg/m2
Eigengewicht g: 101 kg/m2

Nutzlast qN: 300 kg/m2
Auflast Bodenaufbau qA: 176 kg/m2
Eigengewicht g: 101 kg/m2

Nutzlast qN: 300 kg/m2
Auflast Bodenaufbau qA: 176 kg/m2
Eigengewicht g: 101 kg/m2

Nutzlast qN: 300 kg/m2
Auflast Bodenaufbau qA: 176 kg/m2
Eigengewicht g: 107 kg/m2

*Ausführung nur nach positiver Absprache mit Lignatur

Nutzlast qN: 300 kg/m2
Auflast Bodenaufbau qA: 176 kg/m2
Eigengewicht g: 107 kg/m2

*Ausführung nur nach positiver Absprache mit Lignatur

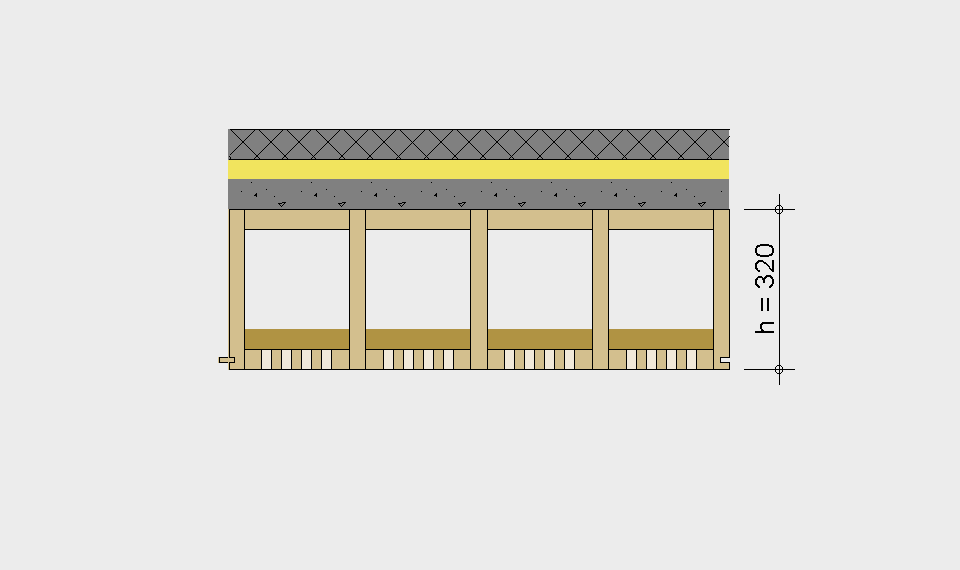

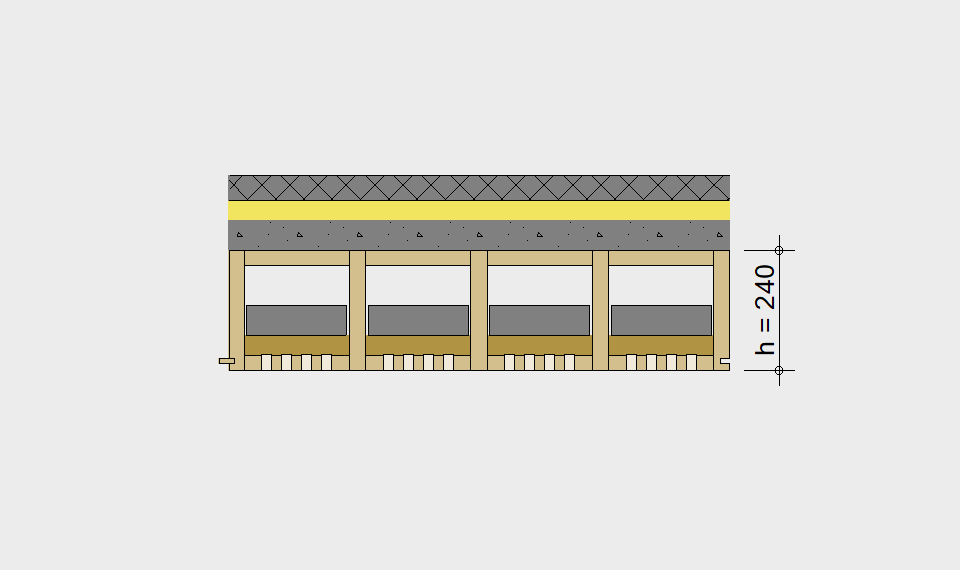

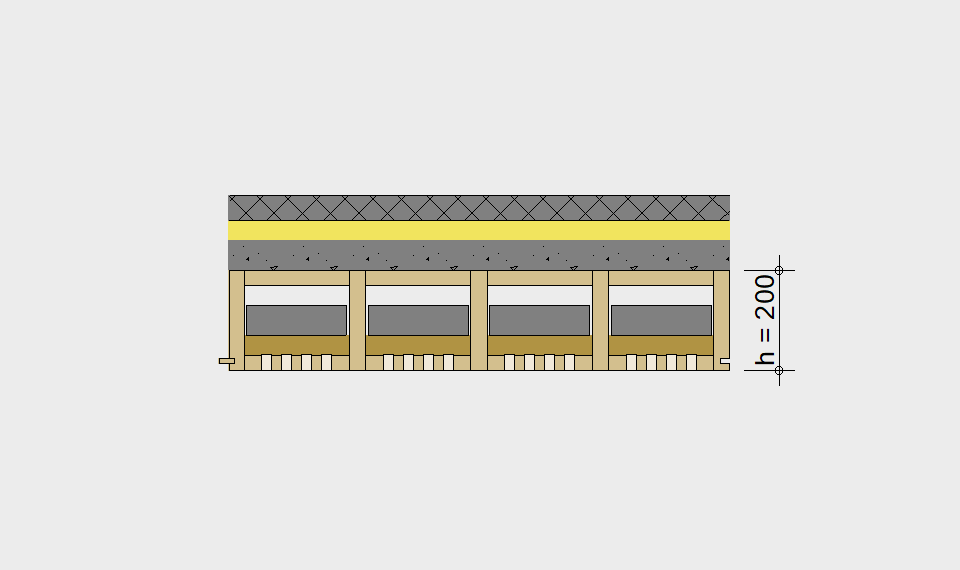

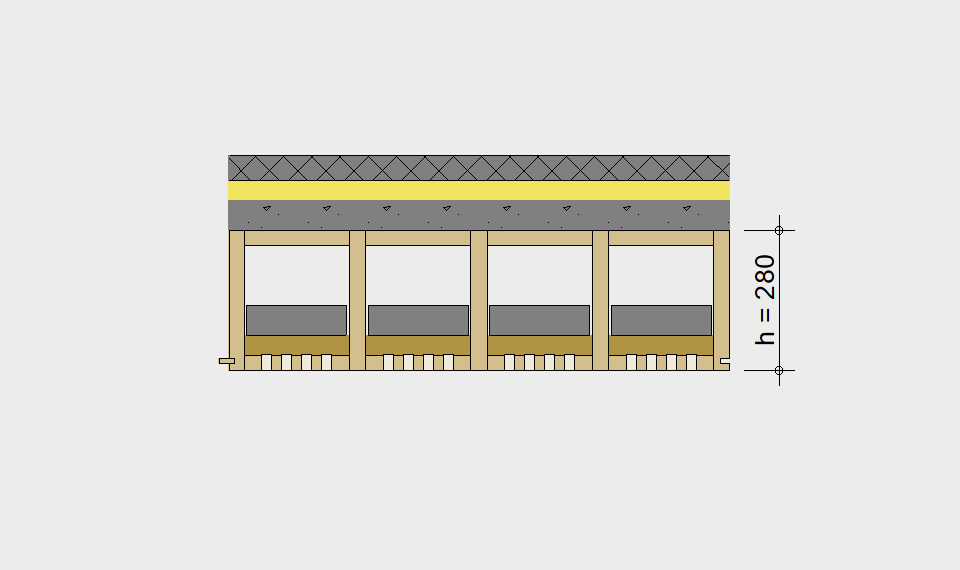

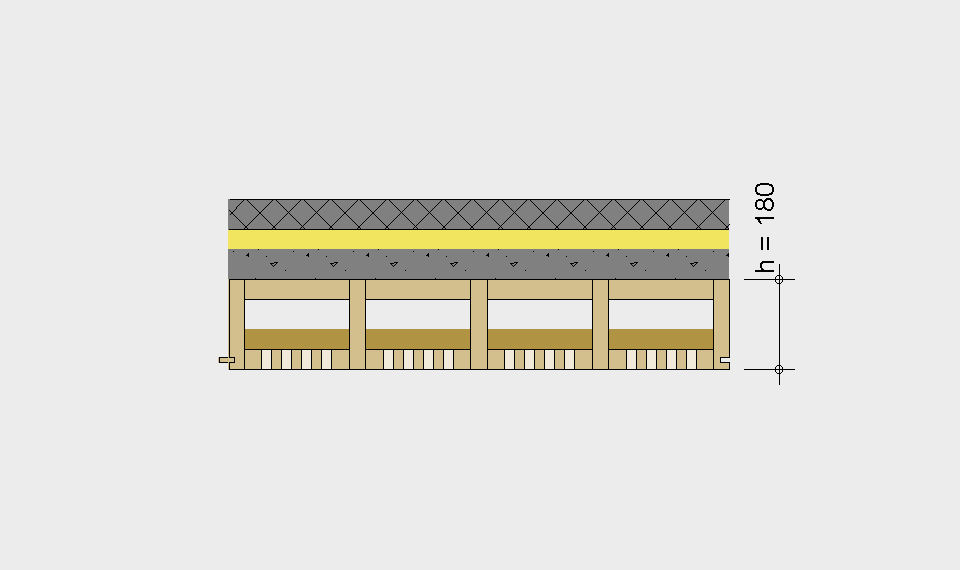

Bürobau

Gewählter Fussbodenaufbau mit Schallschutzmessprotokoll 4169
Zementestrich 60 mm
Mineralfasertrittschalldämmung 40 mm
elastisch gebundener Split 60 mm
LIGNATUR - Flächenelement (LFE) mit Akustik, Ausführung REI60

Mögliche Spannweite LIGNATUR

Nutzlast qN: 300 kg/m2
Auflast Bodenaufbau qA: 226 kg/m2
Eigengewicht g: 47 kg/m2

Nutzlast qN: 300 kg/m2
Auflast Bodenaufbau qA: 226 kg/m2
Eigengewicht g: 50 kg/m2

Nutzlast qN: 300 kg/m2
Auflast Bodenaufbau qA: 226 kg/m2
Eigengewicht g: 53 kg/m2

Nutzlast qN: 300 kg/m2
Auflast Bodenaufbau qA: 226 kg/m2
Eigengewicht g: 56 kg/m2

Nutzlast qN: 300 kg/m2
Auflast Bodenaufbau qA: 226 kg/m2
Eigengewicht g: 56 kg/m2

Nutzlast qN: 300 kg/m2
Auflast Bodenaufbau qA: 226 kg/m2
Eigengewicht g: 59 kg/m2

Nutzlast qN: 300 kg/m2
Auflast Bodenaufbau qA: 226 kg/m2
Eigengewicht g: 59 kg/m2

Nutzlast qN: 300 kg/m2
Auflast Bodenaufbau qA: 226 kg/m2
Eigengewicht g: 62 kg/m2

Nutzlast qN: 300 kg/m2
Auflast Bodenaufbau qA: 226 kg/m2
Eigengewicht g: 62 kg/m2

Nutzlast qN: 300 kg/m2
Auflast Bodenaufbau qA: 226 kg/m2
Eigengewicht g: 68 kg/m2

*Ausführung nur nach positiver Absprache mit Lignatur

Nutzlast qN: 300 kg/m2
Auflast Bodenaufbau qA: 226 kg/m2
Eigengewicht g: 68 kg/m2

*Ausführung nur nach positiver Absprache mit Lignatur

Nutzlast qN: 300 kg/m2
Auflast Bodenaufbau qA: 226 kg/m2
Eigengewicht g: 68 kg/m2

*Ausführung nur nach positiver Absprache mit Lignatur

Statik Sanierung

Sie planen eine Sanierung Ihres Einfamilienhauses?

Für diese Anwendungen kann die gewünschte Spannweite im Dropdown-Menü angewählt werden. Die benötigte Bauteildimensionierung von LIGNATUR-Kastenelementen wird Ihnen grafisch angezeigt.

Haben Sie weitere Fragen? Wir beraten Sie gerne.

Kontaktdaten Berater
beratung@lignatur.ch

Statisches System - Einfeldträger

Für alle gezeigten Deckensysteme sind Tragfähigkeit, Gebrauchstauglichkeit und Schwingungsnachweis erfüllt.

Durchbiegung w (qd) = l / 350

  • qd = (1 + kdef) ∙ (gk + ѱ1 ∙ qk)
  • Kriechbeiwert kdef = 0.6
  • ständige Einwirkung gk = g + qA
  • Eigengewicht Element inkl. Befüllung g
  • Auflast Bodenaufbau qA
  • veränderliche Einwirkung qk = qN
  • Wohnungsbau qN = 2 kN/m2, ѱ1 = 0.5

1. Eigenfrequenz f1 (gk) ≥ 8.0 Hz oder 8.0 Hz > f1 (gk) ≥ 5.1 Hz
Die erste Eigenfrequenz wird nur mit ständigen Lasten berechnet. Schwingbeschleunigung a (gk) ≤ 0.1 m/s2, Durchbiegung w (F = 1 kN) ≤ 0.25 mm.

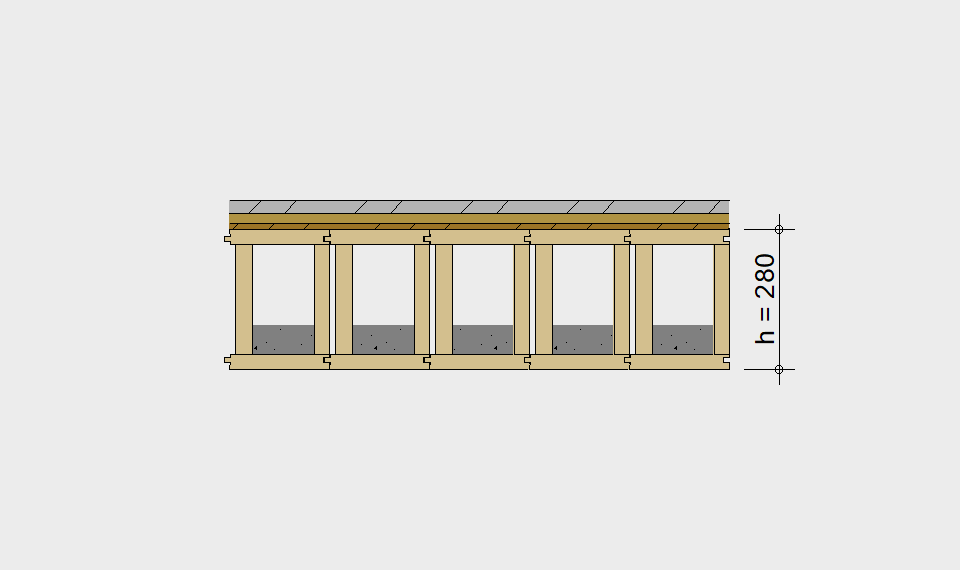

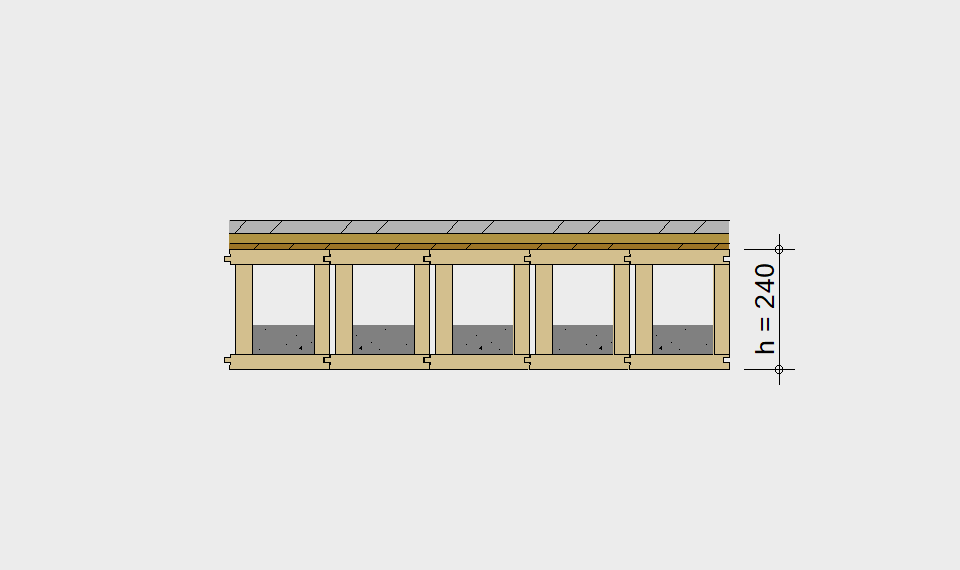

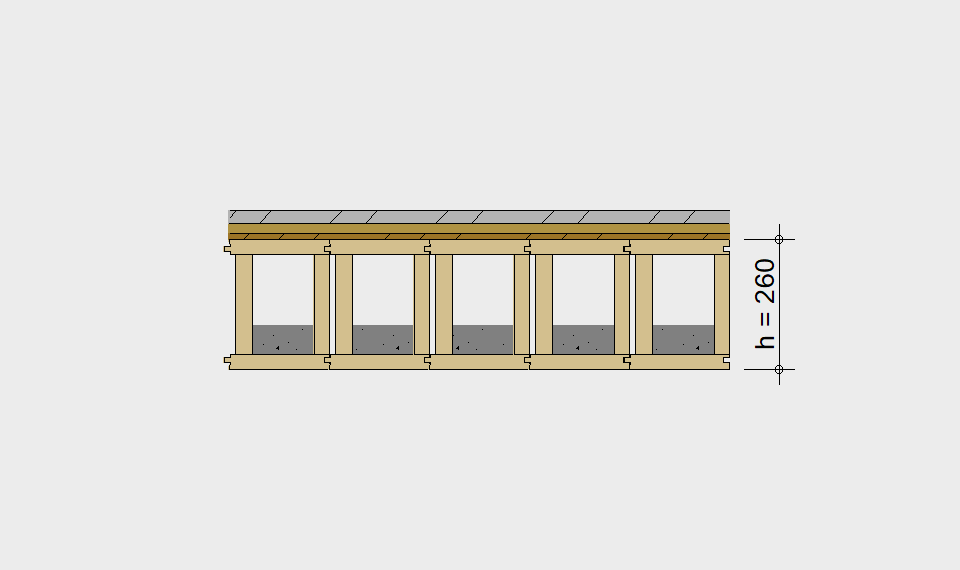

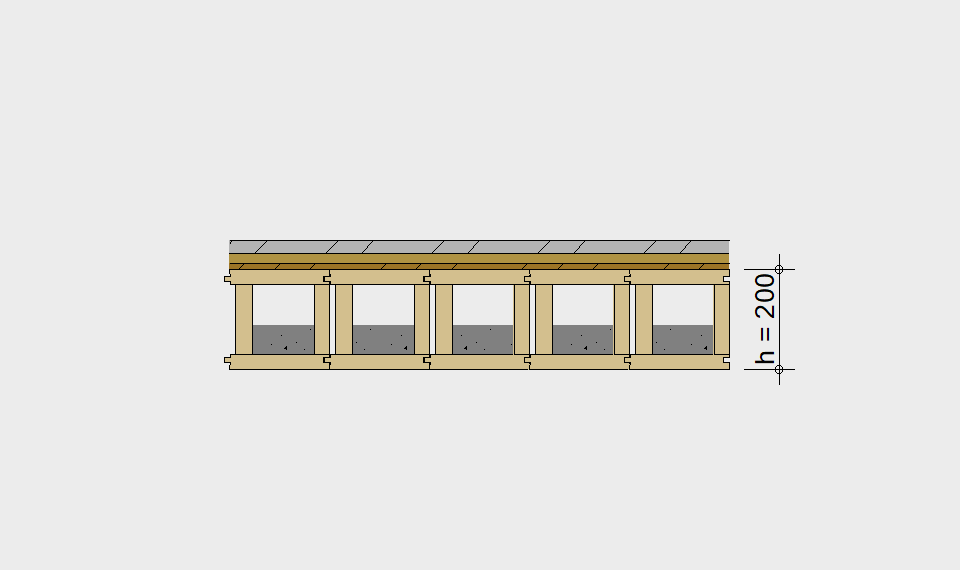

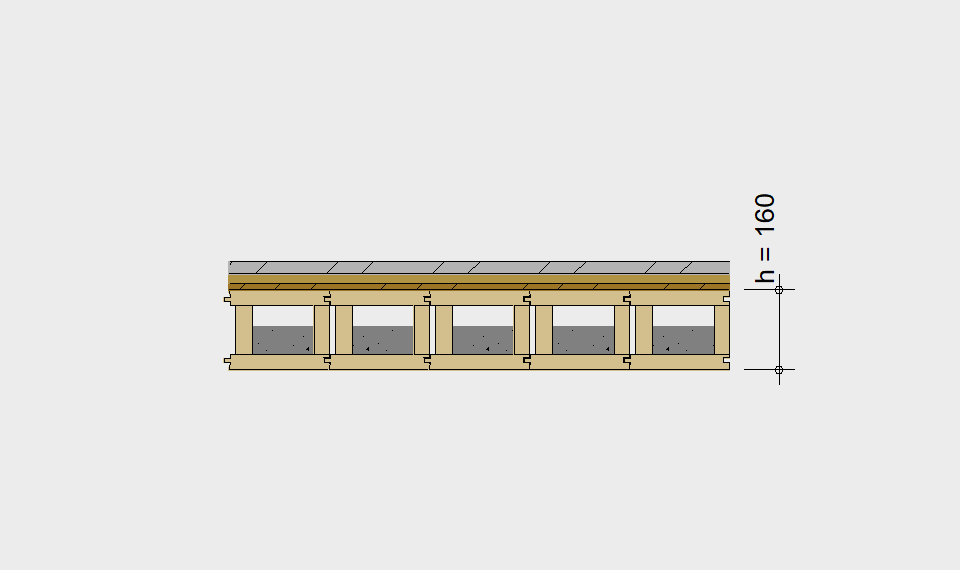

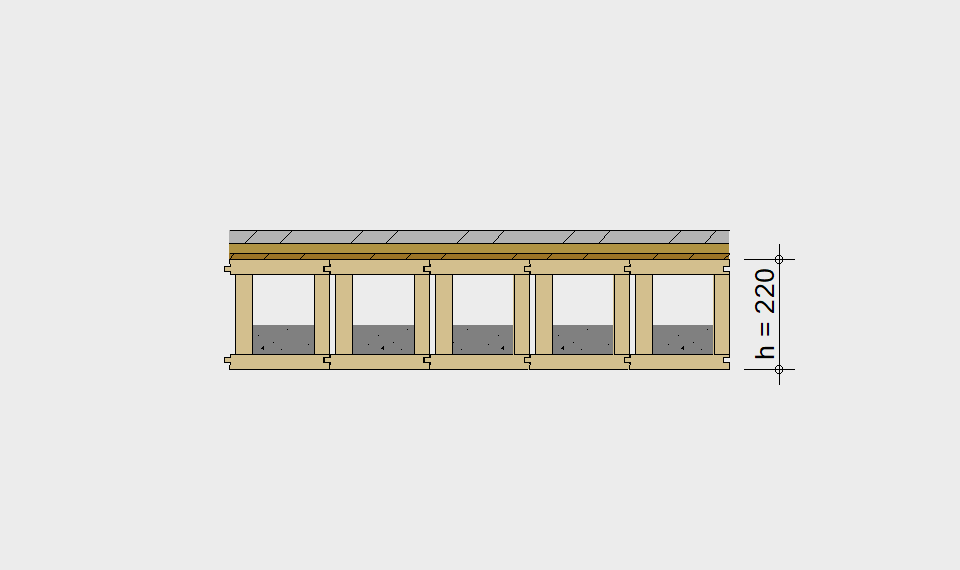

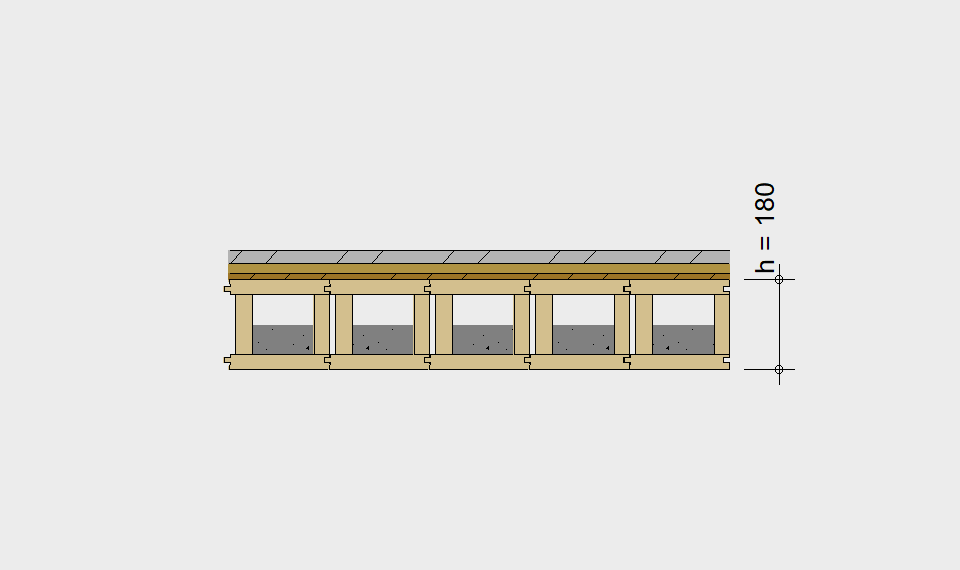

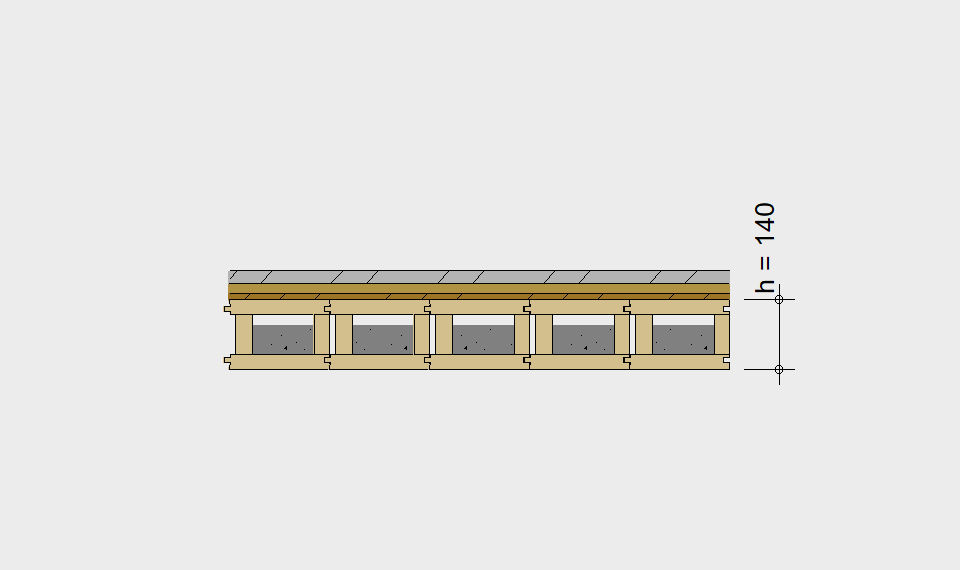

Sanierung Einfamilienhaus

Gewählter Fussbodenaufbau:
Fermacell Estrichelement 25 mm
Holzfasertrittschalldämmung 20 mm
Holzwerkstoffplatte OSB 12 mm

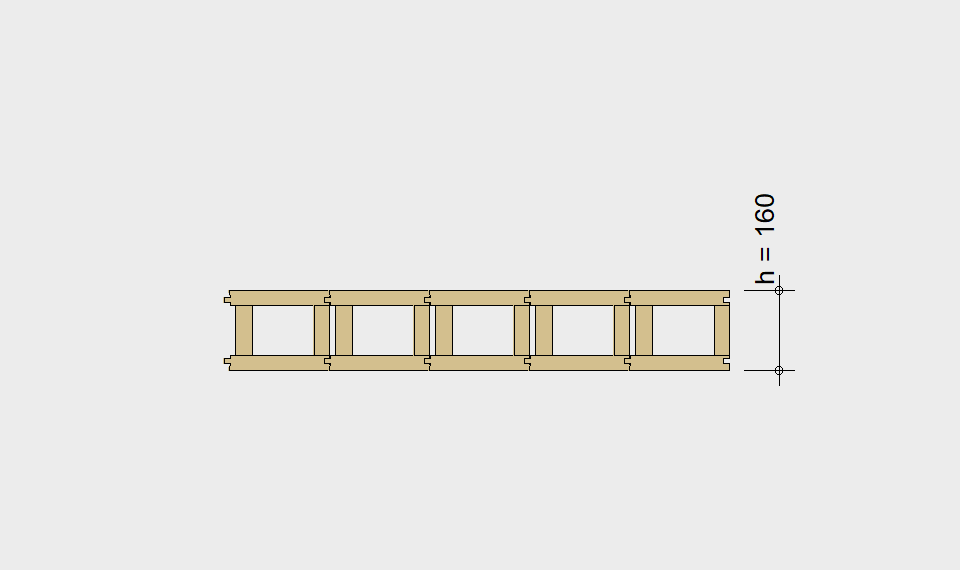

LIGNATUR - Kastenelement (LKE) mit Schüttung 45 kg/m2

Mögliche Spannweite LIGNATUR

Nutzlast qN: 200 kg/m2
Auflast Bodenaufbau qA: 41 kg/m2
Eigengewicht g: 86 kg/m2

Nutzlast qN: 200 kg/m2
Auflast Bodenaufbau qA: 41 kg/m2
Eigengewicht g: 89 kg/m2

Nutzlast qN: 200 kg/m2
Auflast Bodenaufbau qA: 39 kg/m2
Eigengewicht g: 92 kg/m2

Nutzlast qN: 200 kg/m2
Auflast Bodenaufbau qA: 39 kg/m2
Eigengewicht g: 95 kg/m2

Nutzlast qN: 200 kg/m2
Auflast Bodenaufbau qA: 39 kg/m2
Eigengewicht g: 98 kg/m2

Nutzlast qN: 200 kg/m2
Auflast Bodenaufbau qA: 39 kg/m2
Eigengewicht g: 101 kg/m2

Nutzlast qN: 200 kg/m2
Auflast Bodenaufbau qA: 39 kg/m2
Eigengewicht g: 104 kg/m2

Nutzlast qN: 200 kg/m2
Auflast Bodenaufbau qA: 39 kg/m2
Eigengewicht g: 104 kg/m2

Nutzlast qN: 200 kg/m2
Auflast Bodenaufbau qA: 39 kg/m2
Eigengewicht g: 107 kg/m2

Nutzlast qN: 200 kg/m2
Auflast Bodenaufbau qA: 41 kg/m2
Eigengewicht g: 107 kg/m2

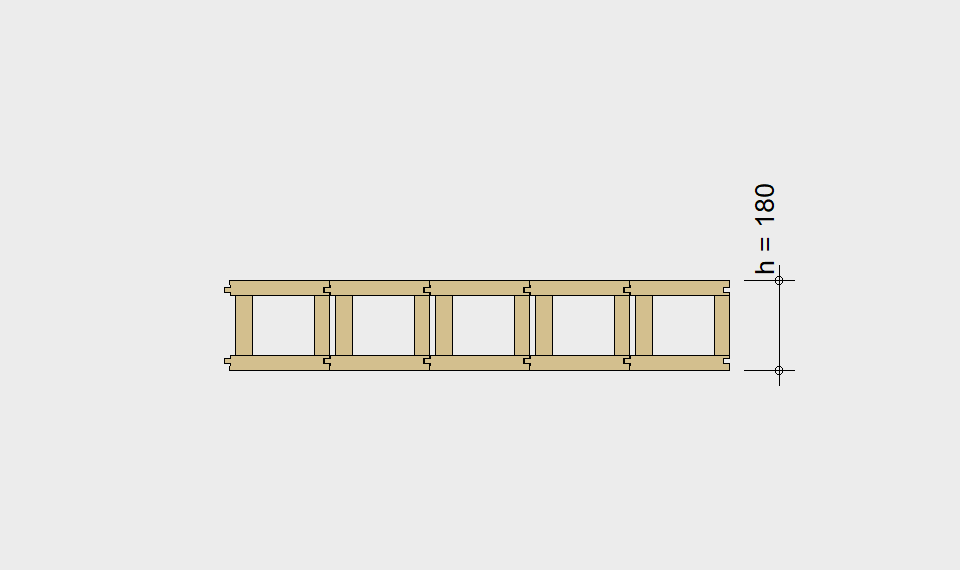

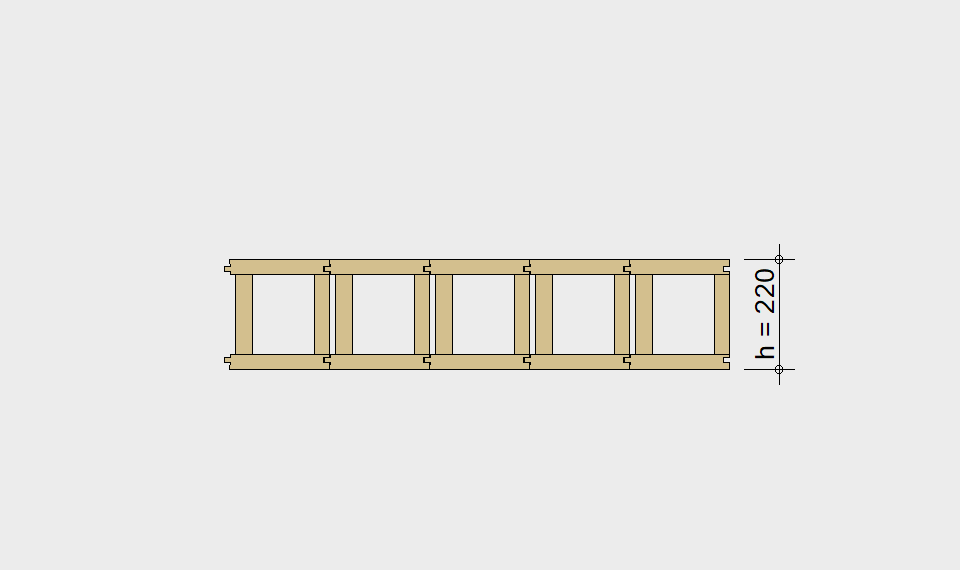

Sanierung Galerie

Massgebend ist bei der Sanierung "Galerie" die Durchbiegung von l/500. Für das Kastenelement ohne Fussbodenaufbau wird der Schwingungsnachweis nicht geführt.

Gewählter Fussbodenaufbau:

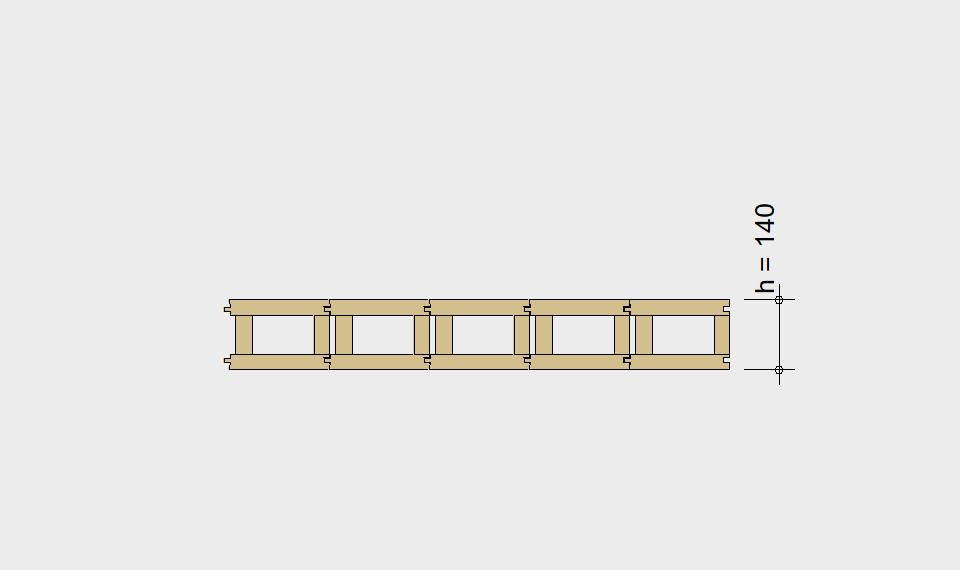

LIGNATUR - Kastenelement (LKE)

Mögliche Spannweite LIGNATUR

Nutzlast qN: 200 kg/m2
Auflast Bodenaufbau qA: 0 kg/m2
Eigengewicht g: 38 kg/m2

Nutzlast qN: 200 kg/m2
Auflast Bodenaufbau qA: 0 kg/m2
Eigengewicht g: 41 kg/m2

Nutzlast qN: 200 kg/m2
Auflast Bodenaufbau qA: 0 kg/m2
Eigengewicht g: 44 kg/m2

Nutzlast qN: 200 kg/m2
Auflast Bodenaufbau qA: 0 kg/m2
Eigengewicht g: 47 kg/m2

Nutzlast qN: 200 kg/m2
Auflast Bodenaufbau qA: 0 kg/m2
Eigengewicht g: 50 kg/m2

Nutzlast qN: 200 kg/m2
Auflast Bodenaufbau qA: 0 kg/m2
Eigengewicht g: 53 kg/m2

Nutzlast qN: 200 kg/m2
Auflast Bodenaufbau qA: 0 kg/m2
Eigengewicht g: 59 kg/m2

Nutzlast qN: 200 kg/m2
Auflast Bodenaufbau qA: 0 kg/m2
Eigengewicht g: 62 kg/m2

Statik Dach - Schneelast 100 kg/m2

Sie planen ein Dach für eine Sporthalle oder ein Hallenbad?

Für das Dach kann die gewünschte Spannweite im Dropdown-Menü angewählt werden. Die benötigte Bauteildimensionierung von LIGNATUR- Flächenelementen wird Ihnen grafisch angezeigt.

Haben Sie weitere Fragen? Wir beraten Sie gerne.

Kontaktdaten Berater
beratung@lignatur.ch

Statisches System - Einfeldträger

Für alle gezeigten Dachsysteme sind Tragfähigkeit und Gebrauchstauglichkeit erfüllt.

Durchbiegung w (qd) = l / 350

  • qd = (1 + kdef) ∙ (gk + ѱ1 ∙ qk)
  • Kriechbeiwert kdef = 0.6
  • ständige Einwirkung gk = g + qA
  • Eigengewicht Element g
  • Auflast Dachaufbau qA
  • veränderliche Einwirkung qk = μ ∙ sK
  • Dachformbeiwert μ = 0.8
  • Schneelast sK = 1 kN/m2, ѱ1 = 0.5



Nacktdach 120

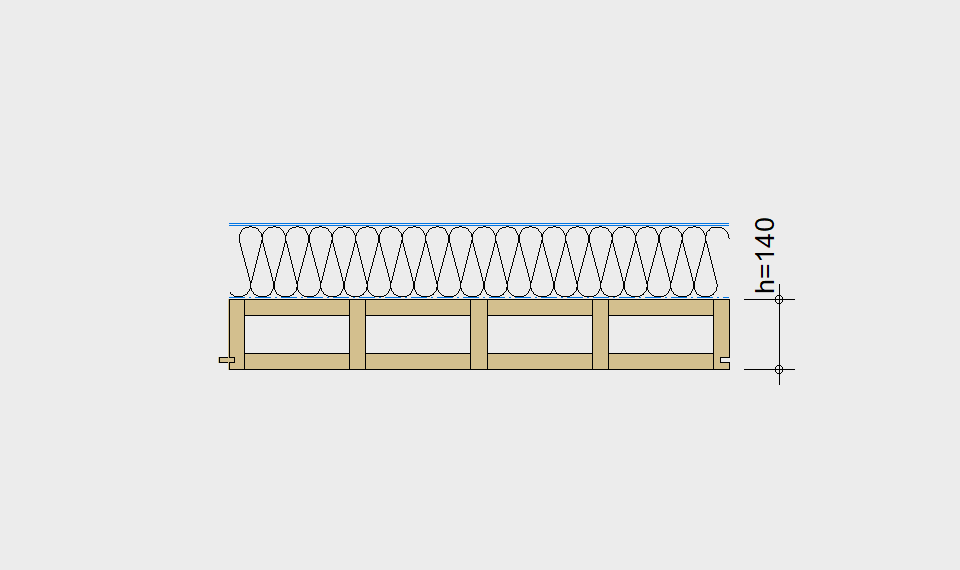

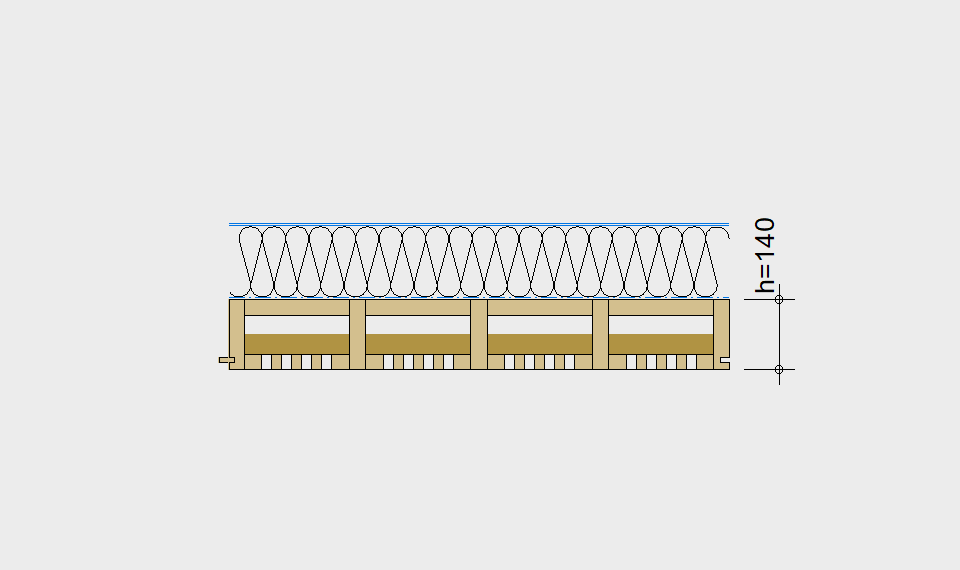

Nacktdach 140
Nacktdach 160
Nacktdach 180
Nacktdach 220

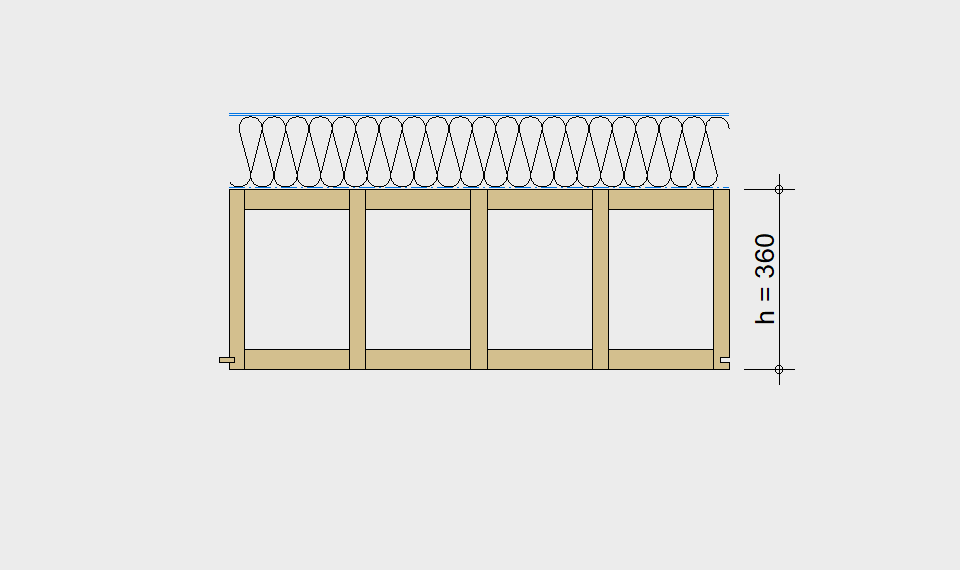

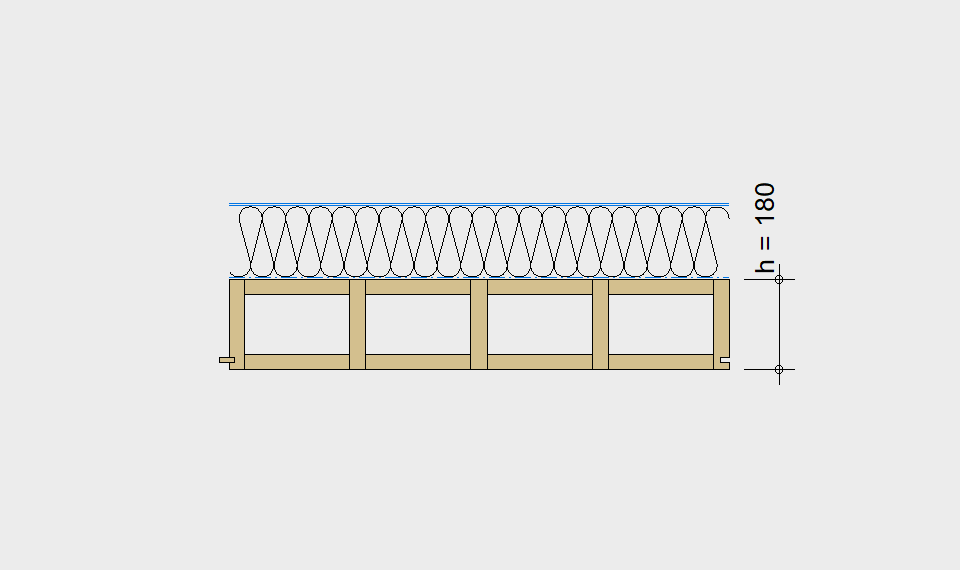

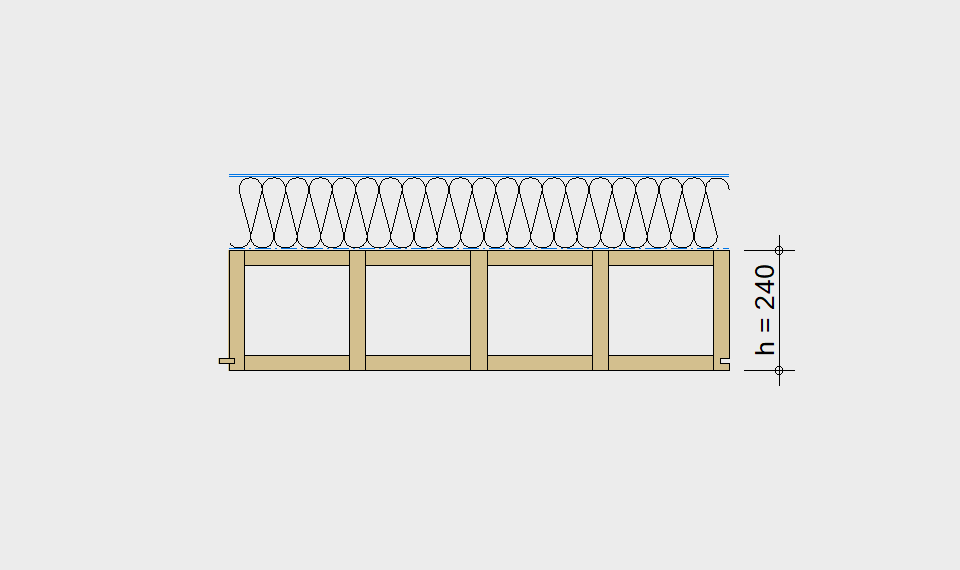

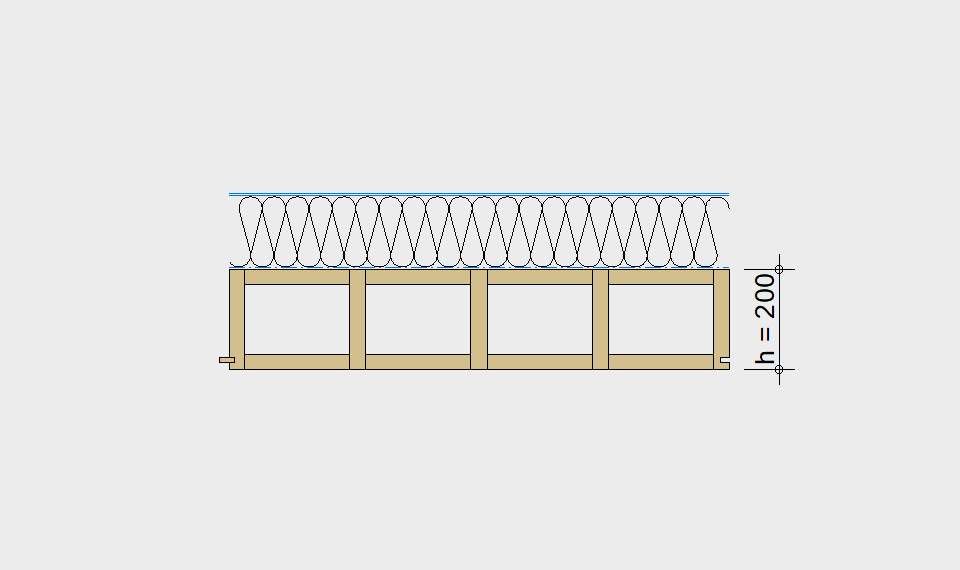

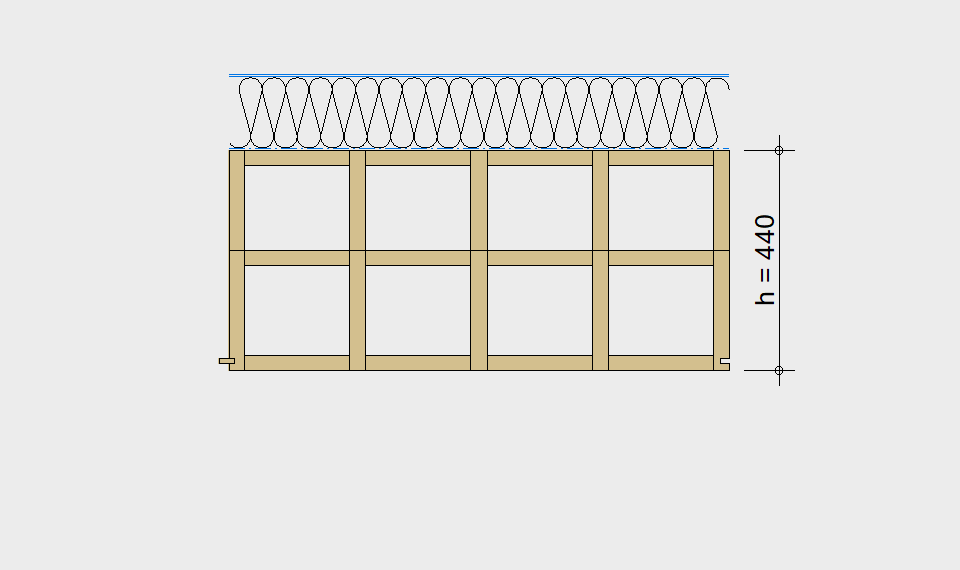

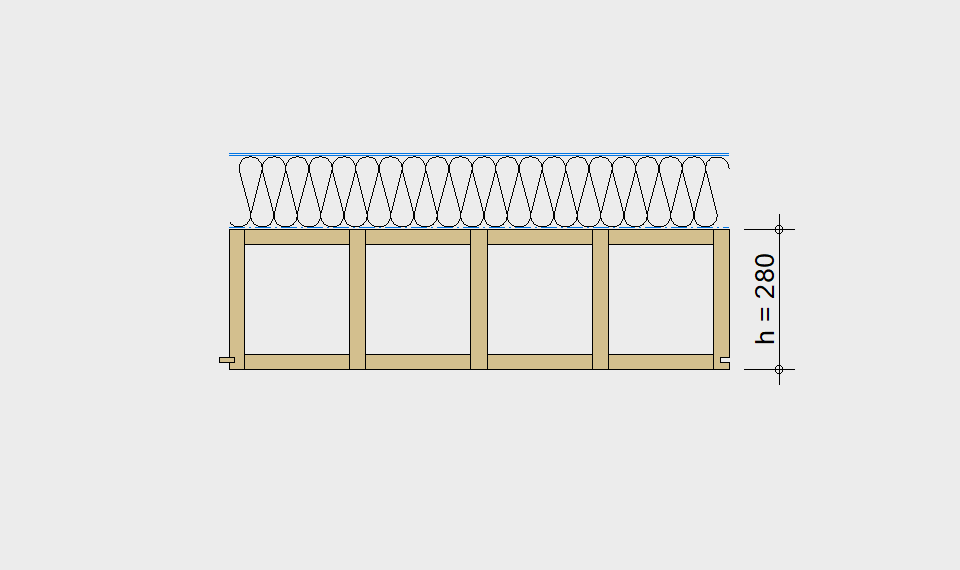

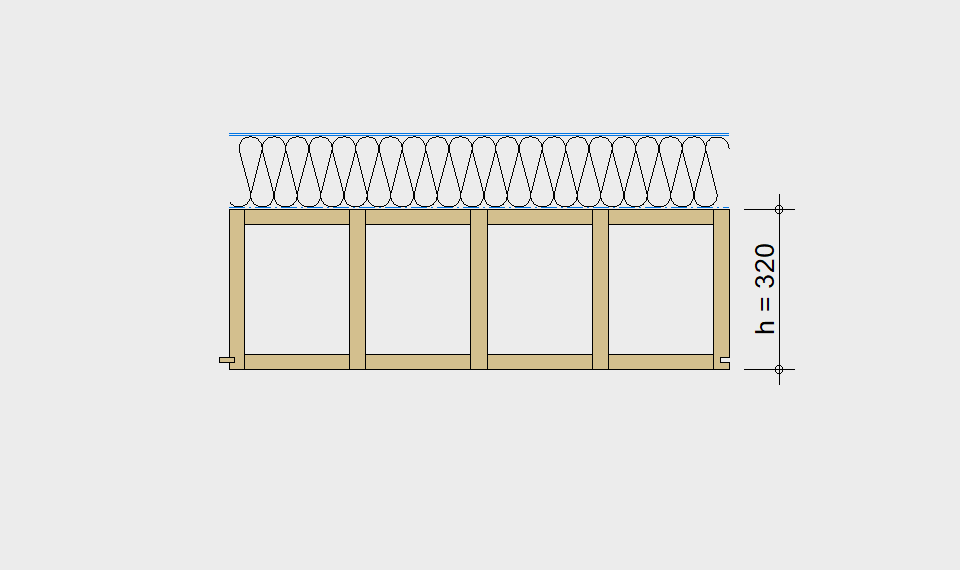

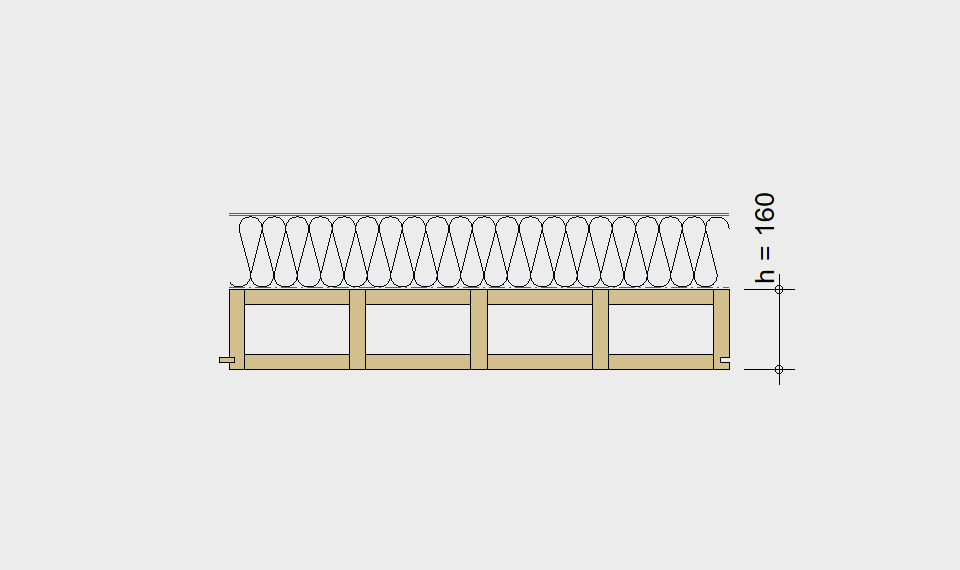

Nacktdach

Gewählter Dachaufbau:
Polymerbitumen-Dichtungsbahn 2. Lage
Polymerbitumen-Dichtungsbahn 1. Lage
Wärmedämmung
Dampfbremse
LIGNATUR Flächenelement (LFE)

Mögliche Spannweite LIGNATUR

Schneelast sk: 100 kg/m2
Auflast Dachaufbau qA: 20 kg/m2
Eigengewicht g: 33 kg/m2

Schneelast sk: 100 kg/m2
Auflast Dachaufbau qA: 20 kg/m2
Eigengewicht g: 35 kg/m2

Schneelast sk: 100 kg/m2
Auflast Dachaufbau qA: 20 kg/m2
Eigengewicht g: 36 kg/m2

Schneelast sk: 100 kg/m2
Auflast Dachaufbau qA: 20 kg/m2
Eigengewicht g: 38 kg/m2

Schneelast sk: 100 kg/m2
Auflast Dachaufbau qA: 20 kg/m2
Eigengewicht g: 39 kg/m2

Schneelast sk: 100 kg/m2
Auflast Dachaufbau qA: 20 kg/m2
Eigengewicht g: 41 kg/m2

Schneelast sk: 100 kg/m2
Auflast Dachaufbau qA: 20 kg/m2
Eigengewicht g: 42 kg/m2

Schneelast sk: 100 kg/m2
Auflast Dachaufbau qA: 20 kg/m2
Eigengewicht g: 45 kg/m2

Schneelast sk: 100 kg/m2
Auflast Dachaufbau qA: 20 kg/m2
Eigengewicht g: 48 kg/m2

Schneelast sk: 100 kg/m2
Auflast Dachaufbau qA: 20 kg/m2
Eigengewicht g: 51 kg/m2

Schneelast sk: 100 kg/m2
Auflast Dachaufbau qA: 20 kg/m2
Eigengewicht g: 57 kg/m2

*Ausführung nur nach positiver Absprache mit Lignatur

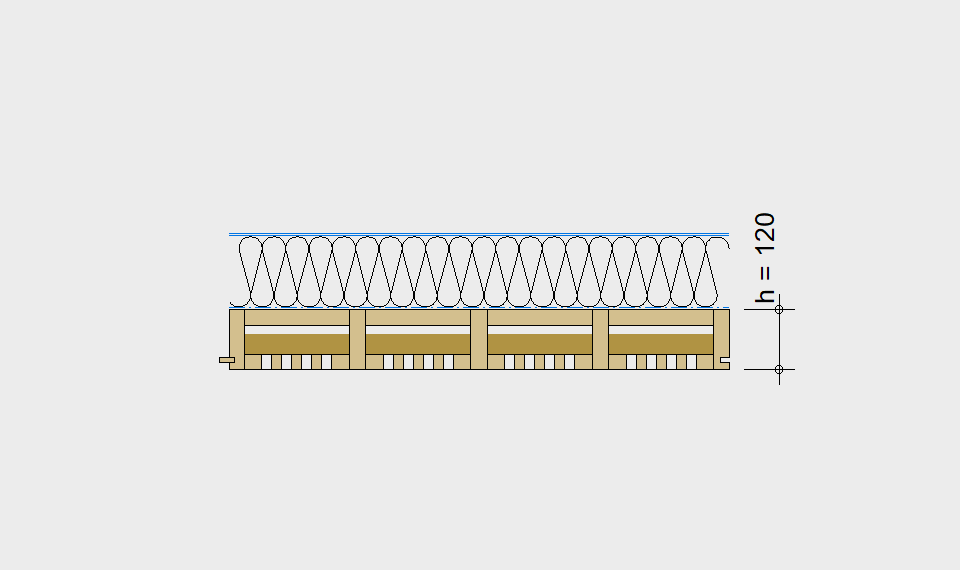

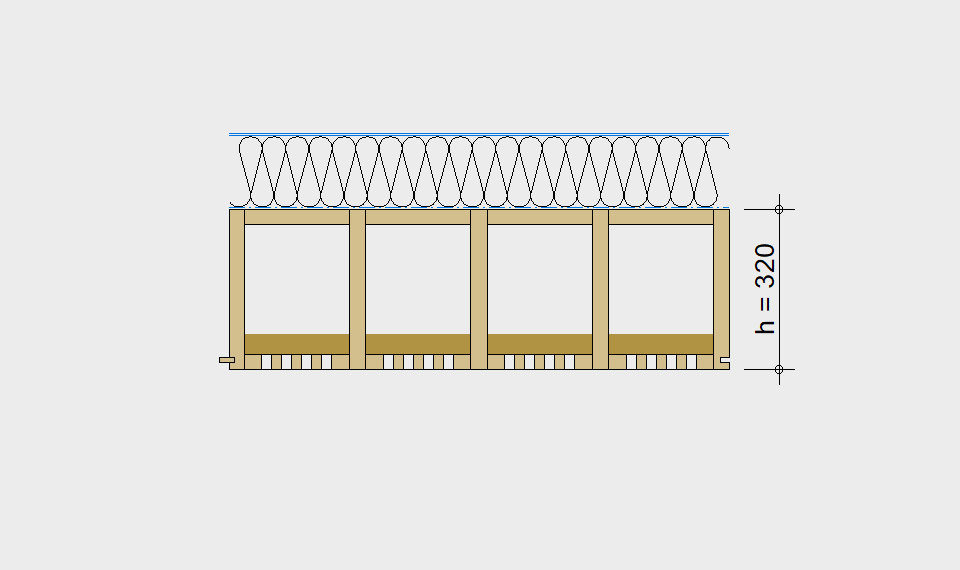

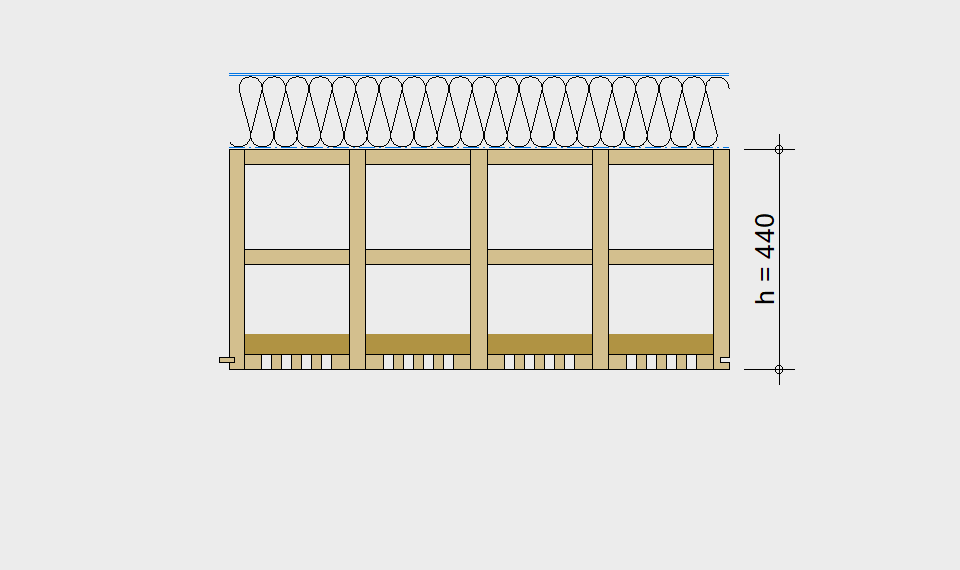

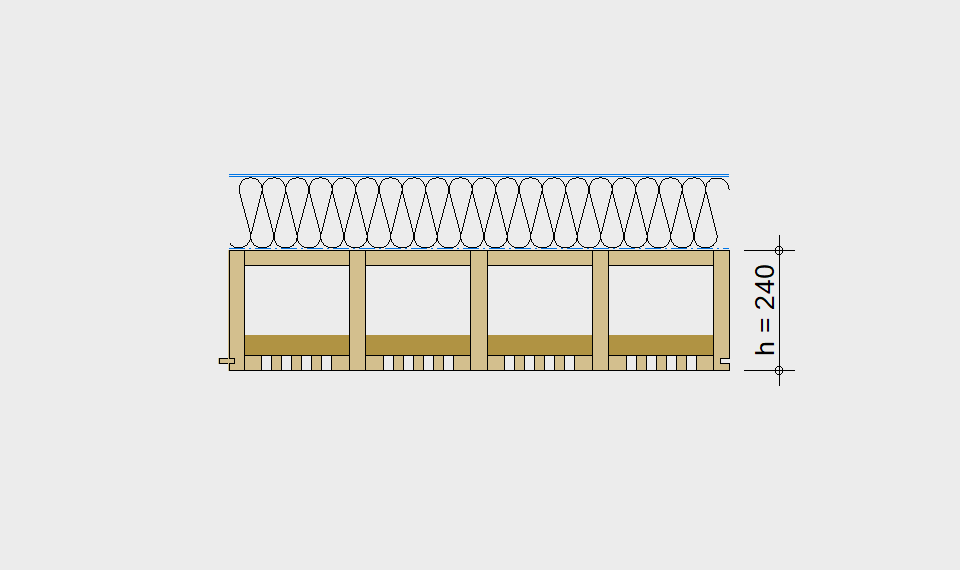

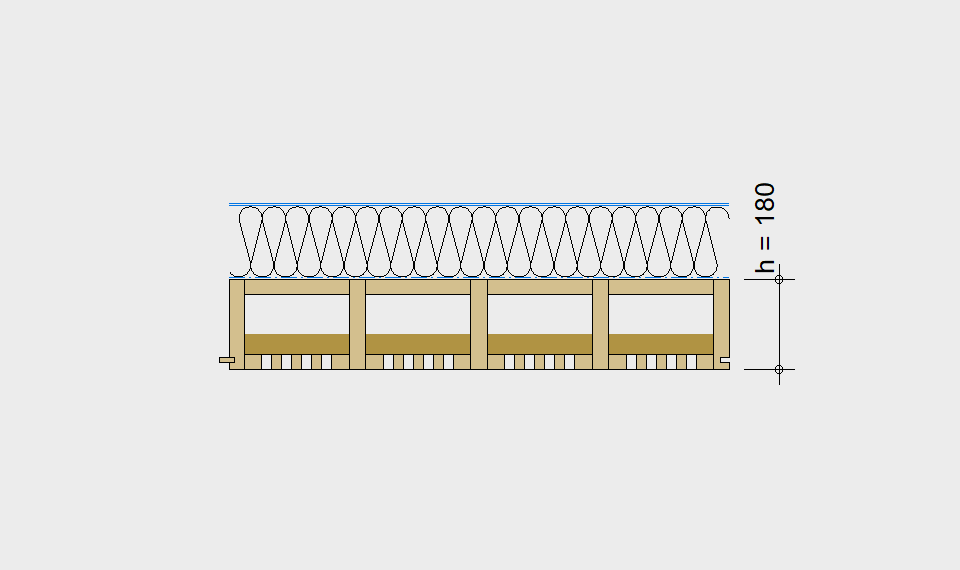

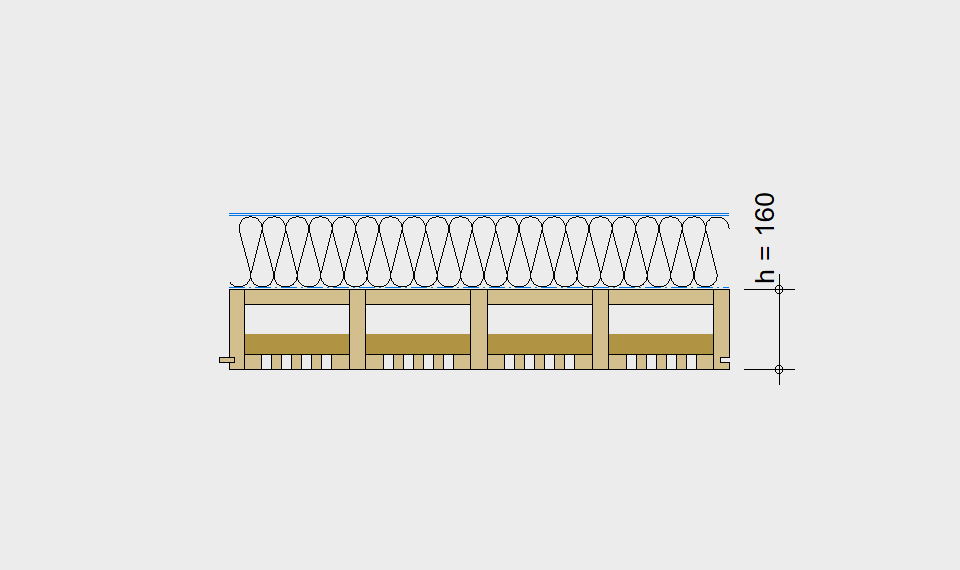

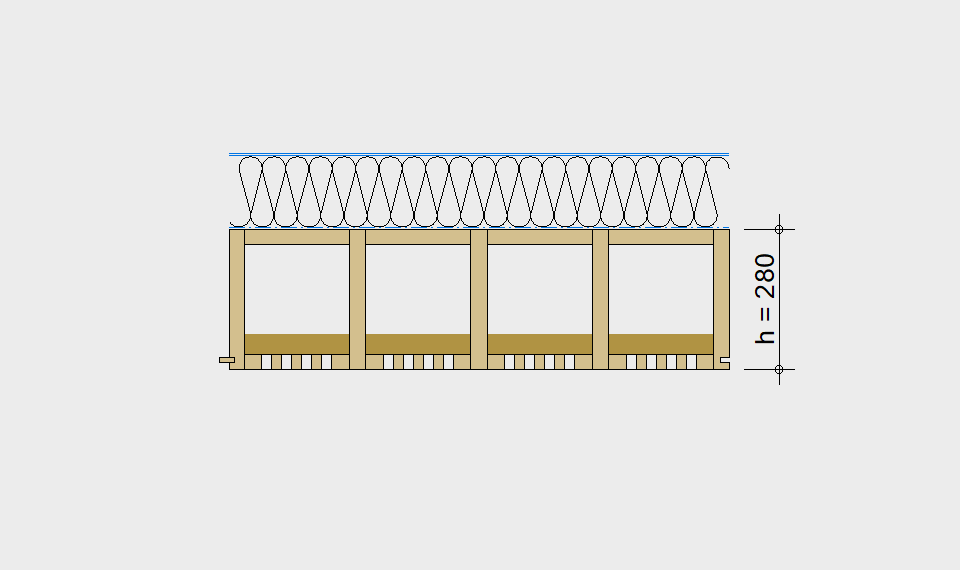

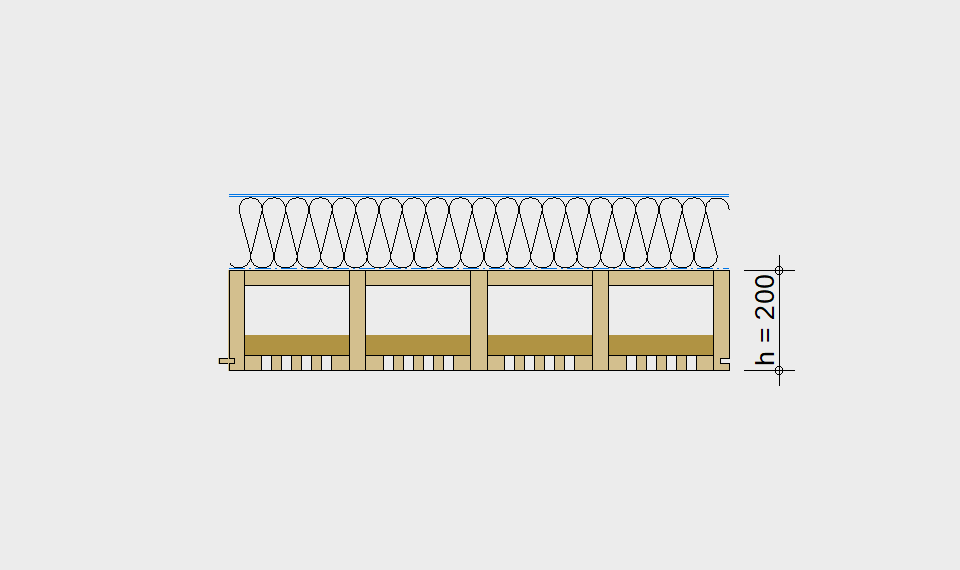

Nacktdach mit Akustik

Gewählter Dachaufbau:
Polymerbitumen-Dichtungsbahn 2. Lage
Polymerbitumen-Dichtungsbahn 1. Lage
Wärmedämmung
Dampfbremse
LIGNATUR Flächenelement (LFE) mit Akustik

Mögliche Spannweite LIGNATUR

Schneelast sk: 100 kg/m2
Auflast Dachaufbau qA: 20 kg/m2
Eigengewicht g: 33 kg/m2

Schneelast sk: 100 kg/m2
Auflast Dachaufbau qA: 20 kg/m2
Eigengewicht g: 35 kg/m2

Schneelast sk: 100 kg/m2
Auflast Dachaufbau qA: 20 kg/m2
Eigengewicht g: 36 kg/m2

Schneelast sk: 100 kg/m2
Auflast Dachaufbau qA: 20 kg/m2
Eigengewicht g: 38 kg/m2

Schneelast sk: 100 kg/m2
Auflast Dachaufbau qA: 20 kg/m2
Eigengewicht g: 39 kg/m2

Schneelast sk: 100 kg/m2
Auflast Dachaufbau qA: 20 kg/m2
Eigengewicht g: 41 kg/m2

Schneelast sk: 100 kg/m2
Auflast Dachaufbau qA: 20 kg/m2
Eigengewicht g: 42 kg/m2

Schneelast sk: 100 kg/m2
Auflast Dachaufbau qA: 20 kg/m2
Eigengewicht g: 45 kg/m2

Schneelast sk: 100 kg/m2
Auflast Dachaufbau qA: 20 kg/m2
Eigengewicht g: 48 kg/m2

Schneelast sk: 100 kg/m2
Auflast Dachaufbau qA: 20 kg/m2
Eigengewicht g: 51 kg/m2

Schneelast sk: 100 kg/m2
Auflast Dachaufbau qA: 20 kg/m2
Eigengewicht g: 57 kg/m2

*Ausführung nur nach positiver Absprache mit Lignatur

Gründach

Gewählter Dachaufbau:
Vegetationsschicht
Dränage
Polymerbitumen-Dichtungsbahn 2. Lage
Polymerbitumen-Dichtungsbahn 1. Lage
Wärmedämmung
Dampfbremse
LIGNATUR Flächenelement (LFE)

Mögliche Spannweite LIGNATUR

Schneelast sk: 100 kg/m2
Auflast Dachaufbau qA: 153 kg/m2
Eigengewicht g: 33 kg/m2

Schneelast sk: 100 kg/m2
Auflast Dachaufbau qA: 153 kg/m2
Eigengewicht g: 35 kg/m2

Schneelast sk: 100 kg/m2
Auflast Dachaufbau qA: 153 kg/m2
Eigengewicht g: 36 kg/m2

Schneelast sk: 100 kg/m2
Auflast Dachaufbau qA: 153 kg/m2
Eigengewicht g: 38 kg/m2

Schneelast sk: 100 kg/m2
Auflast Dachaufbau qA: 153 kg/m2
Eigengewicht g: 39 kg/m2

Schneelast sk: 100 kg/m2
Auflast Dachaufbau qA: 153 kg/m2
Eigengewicht g: 41 kg/m2

Schneelast sk: 100 kg/m2
Auflast Dachaufbau qA: 153 kg/m2
Eigengewicht g: 42 kg/m2

Schneelast sk: 100 kg/m2
Auflast Dachaufbau qA: 153 kg/m2
Eigengewicht g: 45 kg/m2

Schneelast sk: 100 kg/m2
Auflast Dachaufbau qA: 153 kg/m2
Eigengewicht g: 48 kg/m2

Schneelast sk: 100 kg/m2
Auflast Dachaufbau qA: 153 kg/m2
Eigengewicht g: 51 kg/m2

Schneelast sk: 100 kg/m2
Auflast Dachaufbau qA: 153 kg/m2
Eigengewicht g: 57 kg/m2

*Ausführung nur nach positiver Absprache mit Lignatur

Gründach Akustik

Gewählter Dachaufbau:
Vegetationsschicht
Drainage
Polymerbitumen-Dichtungsbahn 2. Lage
Polymerbitumen-Dichtungsbahn 1. Lage
Wärmedämmung
Dampfbremse
LIGNATUR Flächenelement (LFE) mit Akustik

Mögliche Spannweite LIGNATUR

Schneelast sk: 100 kg/m2
Auflast Dachaufbau qA: 153 kg/m2
Eigengewicht g: 33 kg/m2

Schneelast sk: 100 kg/m2
Auflast Dachaufbau qA: 153 kg/m2
Eigengewicht g: 35 kg/m2

Schneelast sk: 100 kg/m2
Auflast Dachaufbau qA: 153 kg/m2
Eigengewicht g: 36 kg/m2

Schneelast sk: 100 kg/m2
Auflast Dachaufbau qA: 153 kg/m2
Eigengewicht g: 38 kg/m2

Schneelast sk: 100 kg/m2
Auflast Dachaufbau qA: 153 kg/m2
Eigengewicht g: 39 kg/m2

Schneelast sk: 100 kg/m2
Auflast Dachaufbau qA: 153 kg/m2
Eigengewicht g: 41 kg/m2

Schneelast sk: 100 kg/m2
Auflast Dachaufbau qA: 153 kg/m2
Eigengewicht g: 42 kg/m2

Schneelast sk: 100 kg/m2
Auflast Dachaufbau qA: 153 kg/m2
Eigengewicht g: 45 kg/m2

Schneelast sk: 100 kg/m2
Auflast Dachaufbau qA: 153 kg/m2
Eigengewicht g: 48 kg/m2

Schneelast sk: 100 kg/m2
Auflast Dachaufbau qA: 153 kg/m2
Eigengewicht g: 51 kg/m2

Schneelast sk: 100 kg/m2
Auflast Dachaufbau qA: 153 kg/m2
Eigengewicht g: 57 kg/m2

*Ausführung nur nach positiver Absprache mit Lignatur

Statik Dach - Schneelast 300 kg/m2

Sie planen ein Dach für eine Sporthalle oder ein Hallenbad?

Für das Dach kann die gewünschte Spannweite im Dropdown-Menü angewählt werden. Die benötigte Bauteildimensionierung von LIGNATUR- Flächenelementen wird Ihnen grafisch angezeigt.

Haben Sie weitere Fragen? Wir beraten Sie gerne.

Kontaktdaten Berater
beratung@lignatur.ch

Statisches System - Einfeldträger

Für alle gezeigten Dachsysteme sind Tragfähigkeit und Gebrauchstauglichkeit erfüllt.

Durchbiegung w (qd) = l / 350

  • qd = (1 + kdef) ∙ (gk + ѱ1 ∙ qk)
  • Kriechbeiwert kdef = 0.6
  • ständige Einwirkung gk = g + qA
  • Eigengewicht Element g
  • Auflast Dachaufbau qA
  • veränderliche Einwirkung qk = μ ∙ sK
  • Dachformbeiwert μ = 0.8
  • Schneelast sK = 3 kN/m2, ѱ1 = 0.75
Nacktdach 120
Nacktdach 140
Nacktdach 160
Nacktdach 180
Nacktdach 220

Nacktdach

Gewählter Dachaufbau:
Polymerbitumen-Dichtungsbahn 2. Lage
Polymerbitumen-Dichtungsbahn 1. Lage
Wärmedämmung
Dampfbremse
LIGNATUR Flächenelement (LFE)

Mögliche Spannweite LIGNATUR

Schneelast sk: 300 kg/m2
Auflast Dachaufbau qA: 20 kg/m2
Eigengewicht g: 33 kg/m2

Schneelast sk: 300 kg/m2
Auflast Dachaufbau qA: 20 kg/m2
Eigengewicht g: 35 kg/m2

Schneelast sk: 300 kg/m2
Auflast Dachaufbau qA: 20 kg/m2
Eigengewicht g: 36 kg/m2

Schneelast sk: 300 kg/m2
Auflast Dachaufbau qA: 20 kg/m2
Eigengewicht g: 38 kg/m2

Schneelast sk: 300 kg/m2
Auflast Dachaufbau qA: 20 kg/m2
Eigengewicht g: 39 kg/m2

Schneelast sk: 300 kg/m2
Auflast Dachaufbau qA: 20 kg/m2
Eigengewicht g: 41 kg/m2

Schneelast sk: 300 kg/m2
Auflast Dachaufbau qA: 20 kg/m2
Eigengewicht g: 42 kg/m2

Schneelast sk: 300 kg/m2
Auflast Dachaufbau qA: 20 kg/m2
Eigengewicht g: 45 kg/m2

Schneelast sk: 300 kg/m2
Auflast Dachaufbau qA: 20 kg/m2
Eigengewicht g: 48 kg/m2

Schneelast sk: 300 kg/m2
Auflast Dachaufbau qA: 20 kg/m2
Eigengewicht g: 51 kg/m2

Schneelast sk: 300 kg/m2
Auflast Dachaufbau qA: 20 kg/m2
Eigengewicht g: 57 kg/m2

*Ausführung nur nach positiver Absprache mit Lignatur

Nacktdach mit Akustik

Gewählter Dachaufbau:
Polymerbitumen-Dichtungsbahn 2. Lage
Polymerbitumen-Dichtungsbahn 1. Lage
Wärmedämmung
Dampfbremse
LIGNATUR Flächenelement (LFE) mit Akustik

Mögliche Spannweite LIGNATUR

Schneelast sk: 300 kg/m2
Auflast Dachaufbau qA: 20 kg/m2
Eigengewicht g: 33 kg/m2

Schneelast sk: 300 kg/m2
Auflast Dachaufbau qA: 20 kg/m2
Eigengewicht g: 35 kg/m2

Schneelast sk: 300 kg/m2
Auflast Dachaufbau qA: 20 kg/m2
Eigengewicht g: 36 kg/m2

Schneelast sk: 300 kg/m2
Auflast Dachaufbau qA: 20 kg/m2
Eigengewicht g: 38 kg/m2

Schneelast sk: 300 kg/m2
Auflast Dachaufbau qA: 20 kg/m2
Eigengewicht g: 39 kg/m2

Schneelast sk: 300 kg/m2
Auflast Dachaufbau qA: 20 kg/m2
Eigengewicht g: 41 kg/m2

Schneelast sk: 300 kg/m2
Auflast Dachaufbau qA: 20 kg/m2
Eigengewicht g: 42 kg/m2

Schneelast sk: 300 kg/m2
Auflast Dachaufbau qA: 20 kg/m2
Eigengewicht g: 45 kg/m2

Schneelast sk: 300 kg/m2
Auflast Dachaufbau qA: 20 kg/m2
Eigengewicht g: 48 kg/m2

Schneelast sk: 300 kg/m2
Auflast Dachaufbau qA: 20 kg/m2
Eigengewicht g: 51 kg/m2

Schneelast sk: 300 kg/m2
Auflast Dachaufbau qA: 20 kg/m2
Eigengewicht g: 57 kg/m2

*Ausführung nur nach positiver Absprache mit Lignatur

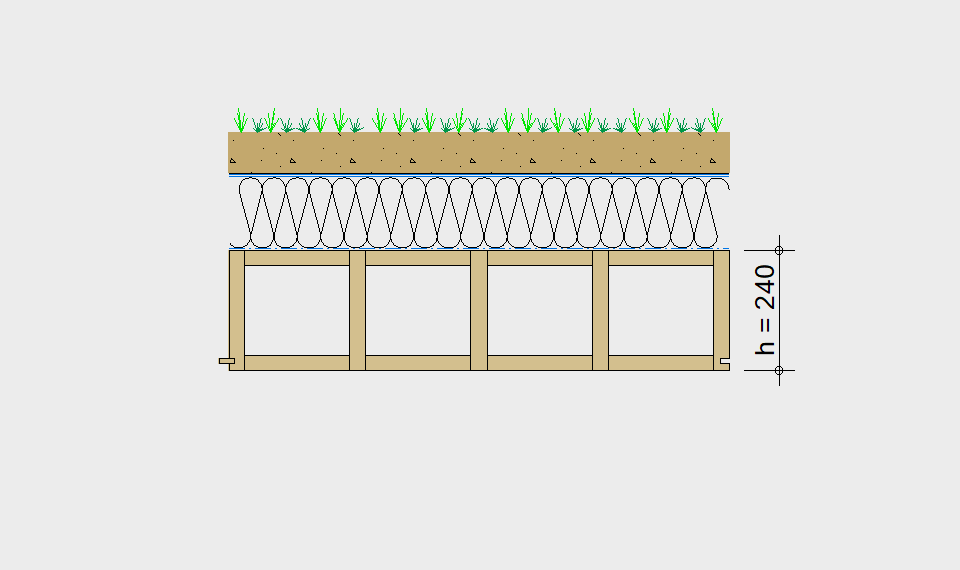

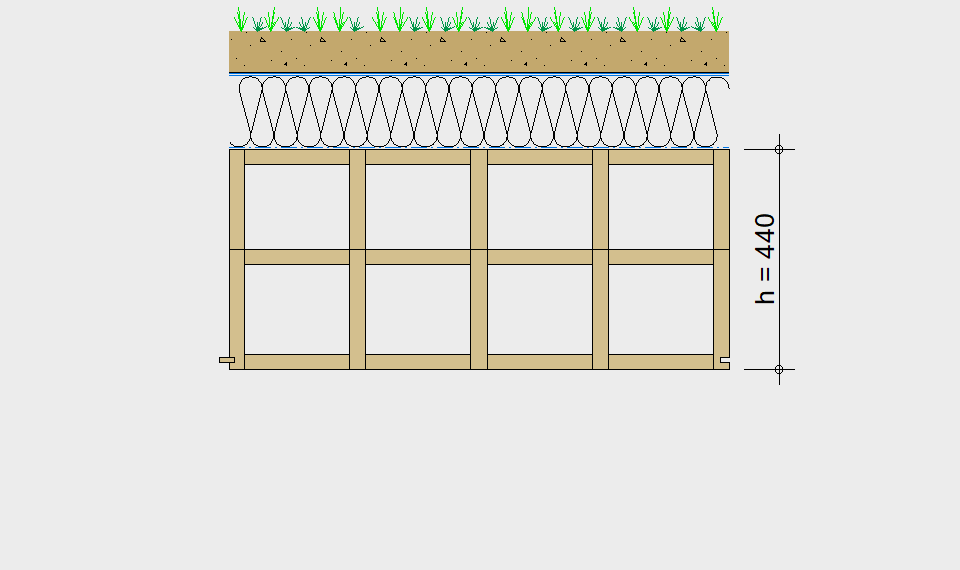

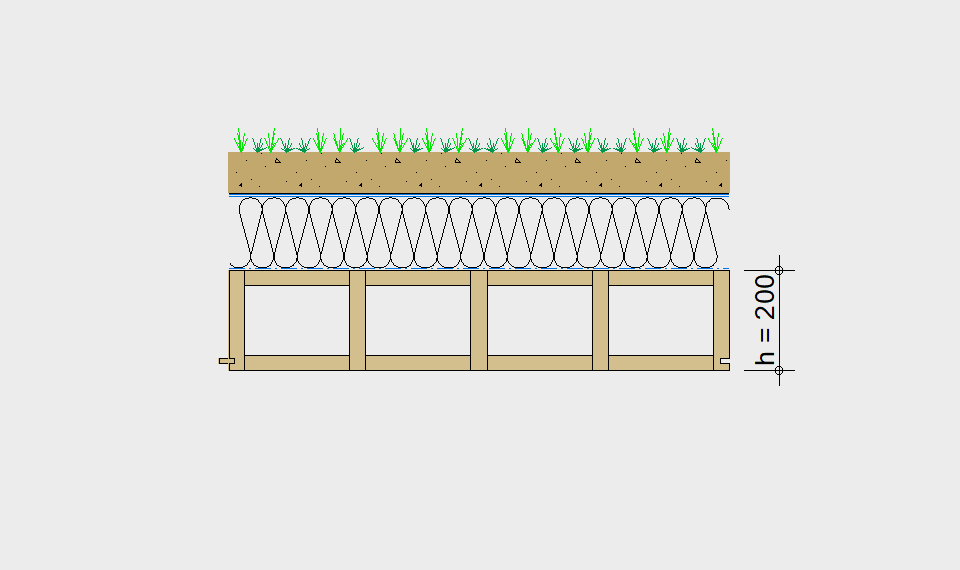

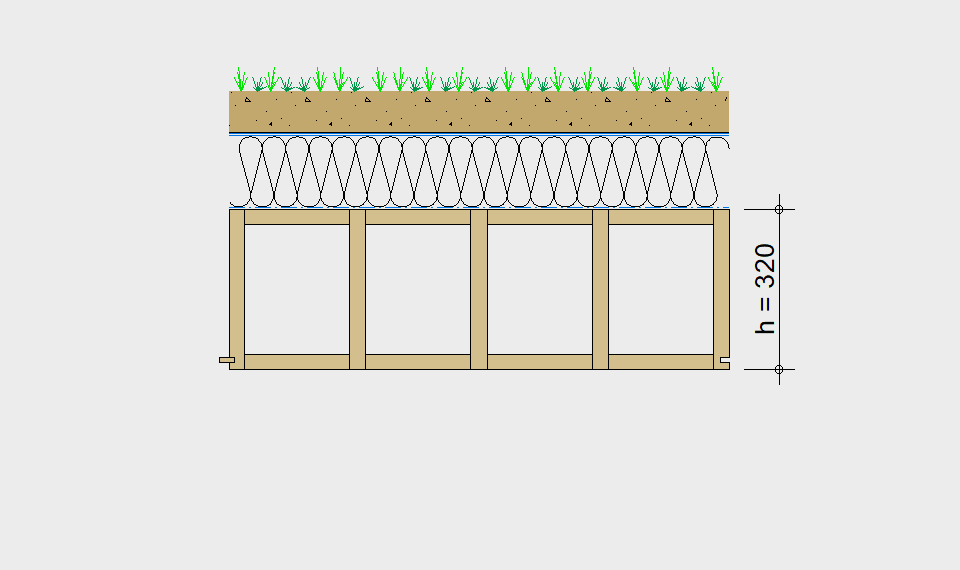

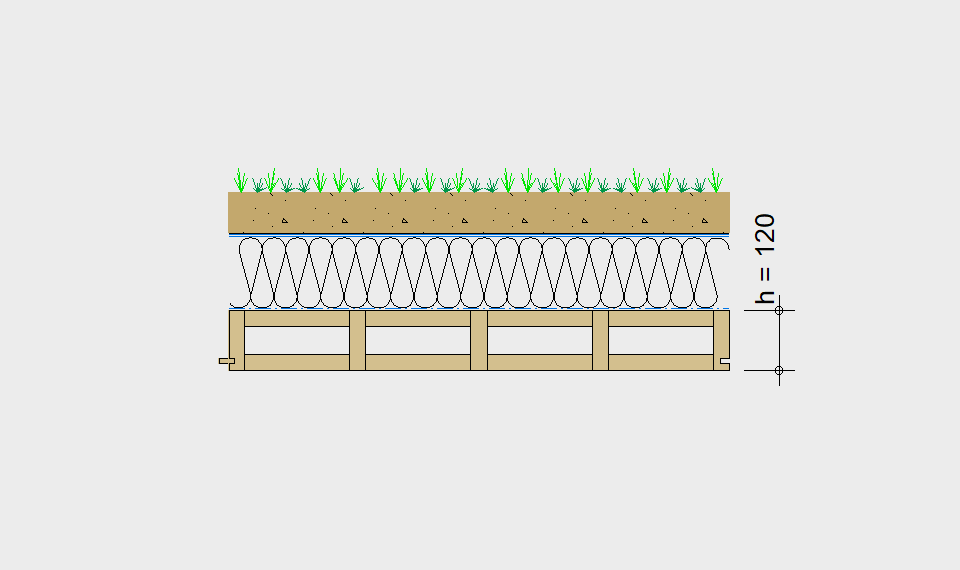

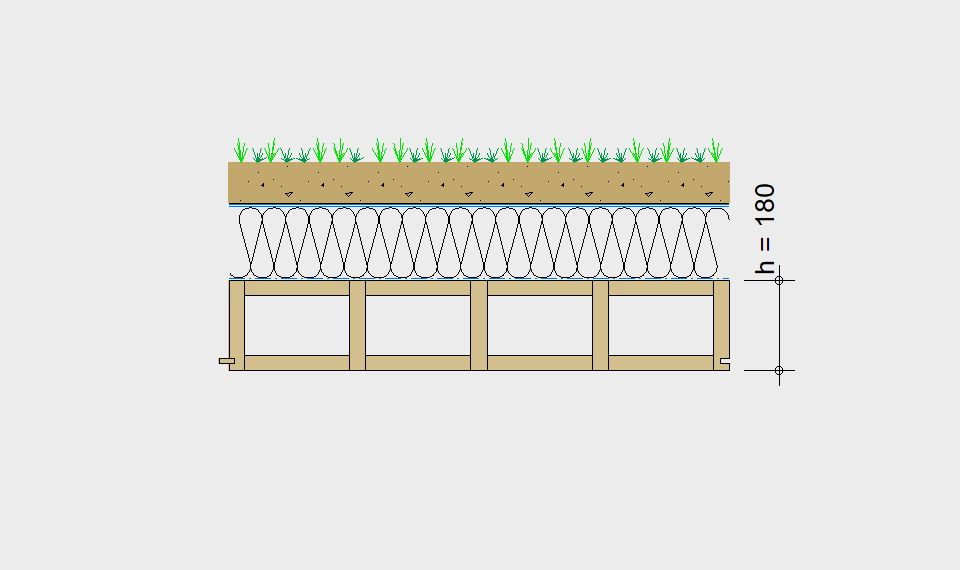

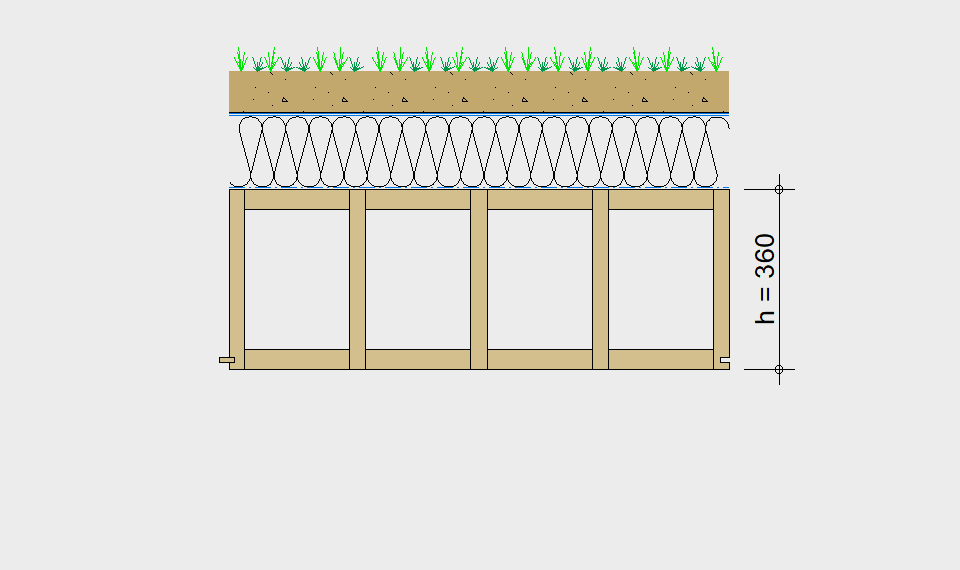

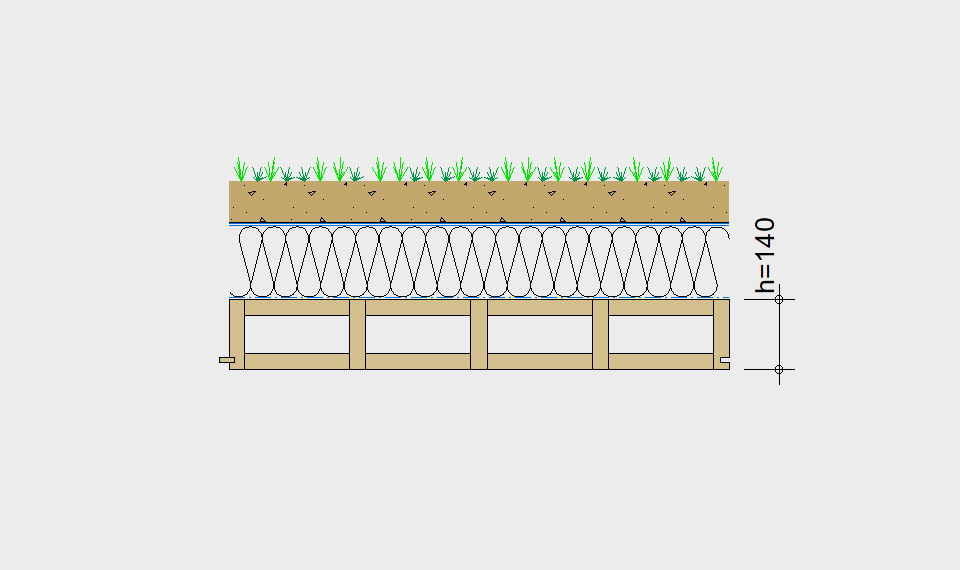

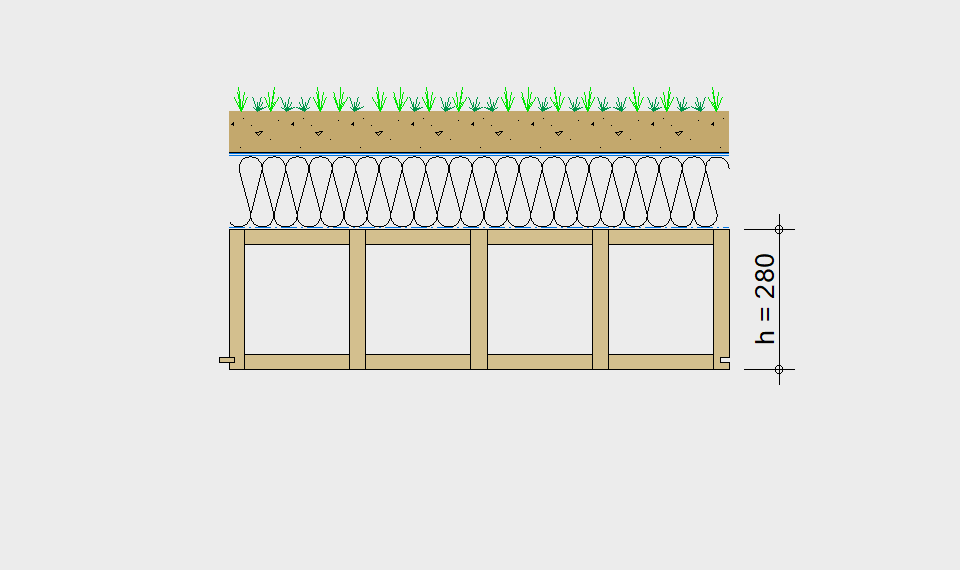

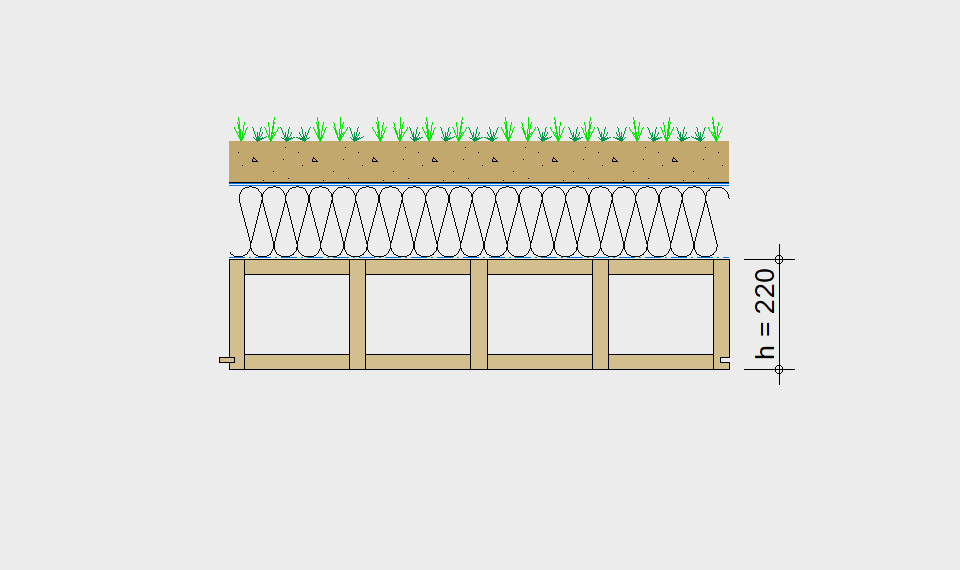

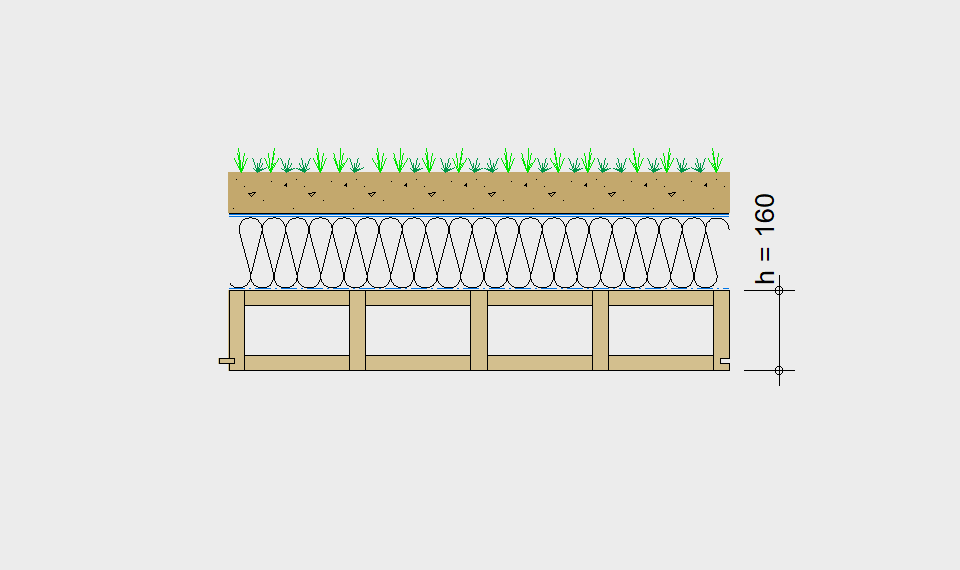

Gründach

Gewählter Dachaufbau:
Vegetationsschicht
Dränage
Polymerbitumen-Dichtungsbahn 2. Lage
Polymerbitumen-Dichtungsbahn 1. Lage
Wärmedämmung
Dampfbremse
LIGNATUR Flächenelement (LFE)

Mögliche Spannweite LIGNATUR

Schneelast sk: 300 kg/m2
Auflast Dachaufbau qA: 153 kg/m2
Eigengewicht g: 33 kg/m2

Schneelast sk: 300 kg/m2
Auflast Dachaufbau qA: 153 kg/m2
Eigengewicht g: 35 kg/m2

Schneelast sk: 300 kg/m2
Auflast Dachaufbau qA: 153 kg/m2
Eigengewicht g: 36 kg/m2

Schneelast sk: 300 kg/m2
Auflast Dachaufbau qA: 153 kg/m2
Eigengewicht g: 38 kg/m2

Schneelast sk: 300 kg/m2
Auflast Dachaufbau qA: 153 kg/m2
Eigengewicht g: 39 kg/m2

Schneelast sk: 300 kg/m2
Auflast Dachaufbau qA: 153 kg/m2
Eigengewicht g: 41 kg/m2

Schneelast sk: 300 kg/m2
Auflast Dachaufbau qA: 153 kg/m2
Eigengewicht g: 42 kg/m2

Schneelast sk: 300 kg/m2
Auflast Dachaufbau qA: 153 kg/m2
Eigengewicht g: 45 kg/m2

Schneelast sk: 300 kg/m2
Auflast Dachaufbau qA: 153 kg/m2
Eigengewicht g: 48 kg/m2

Schneelast sk: 300 kg/m2
Auflast Dachaufbau qA: 153 kg/m2
Eigengewicht g: 51 kg/m2

Schneelast sk: 300 kg/m2
Auflast Dachaufbau qA: 153 kg/m2
Eigengewicht g: 57 kg/m2

*Ausführung nur nach positiver Absprache mit Lignatur

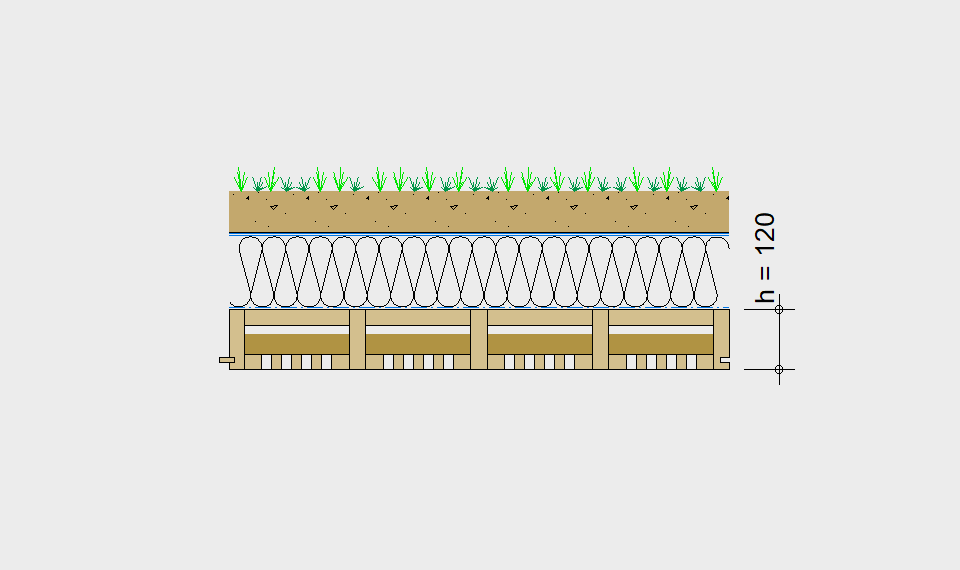

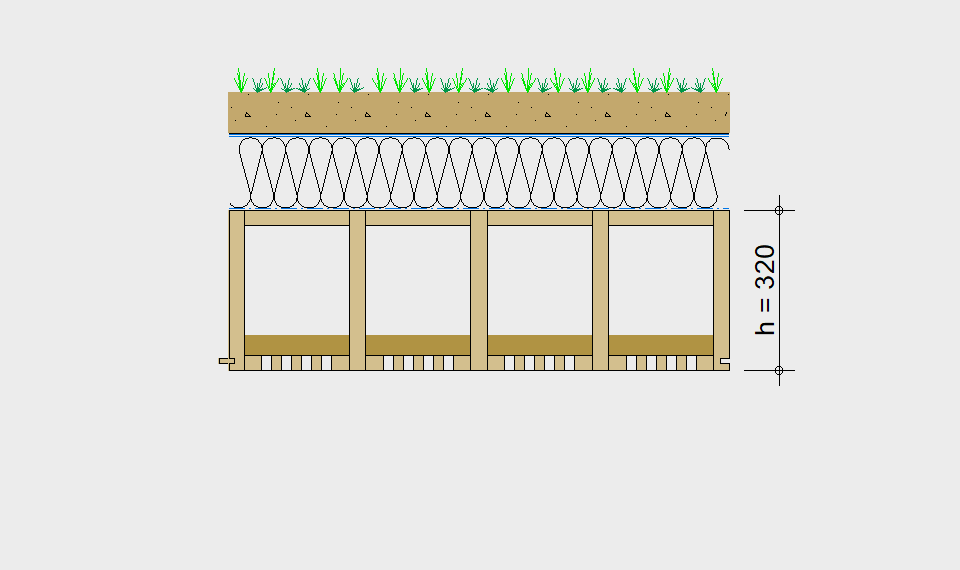

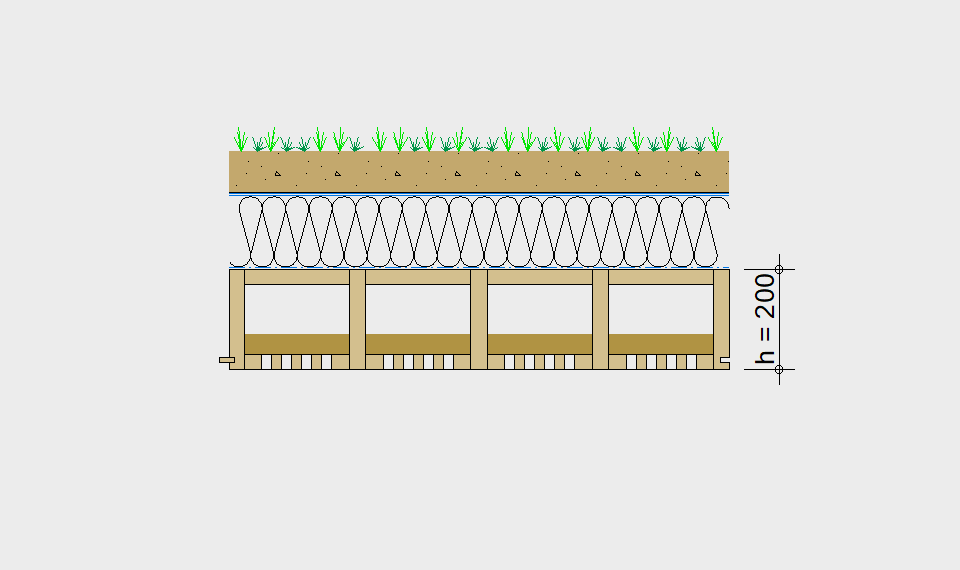

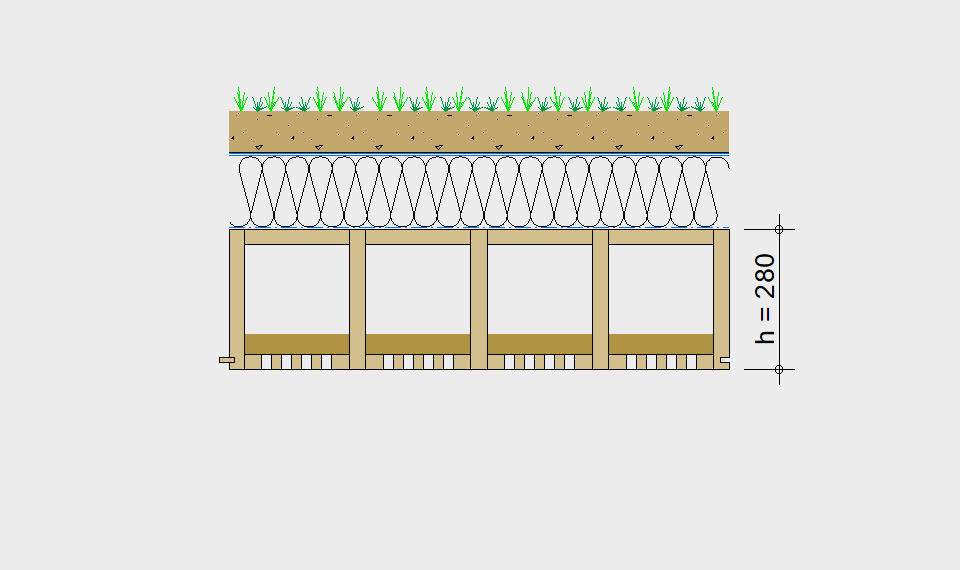

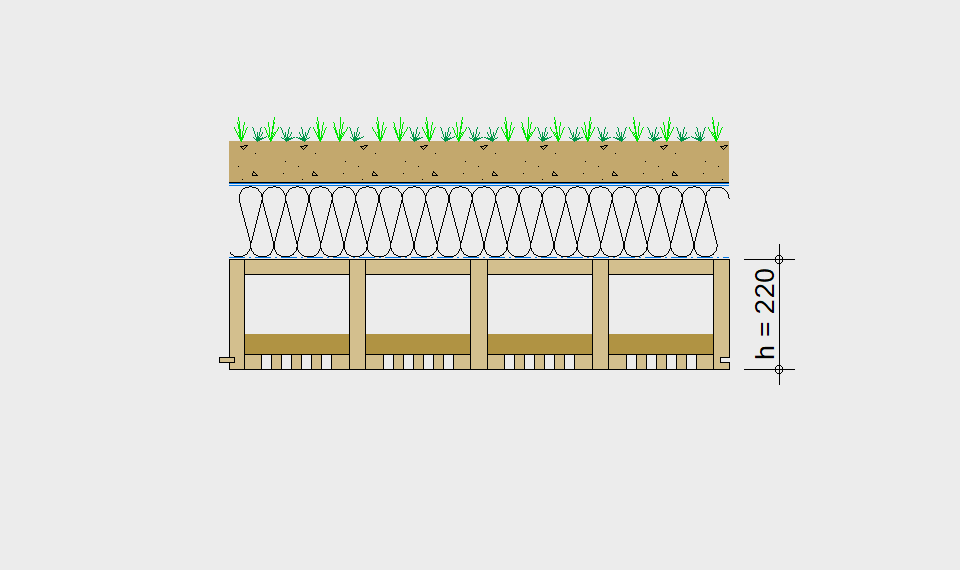

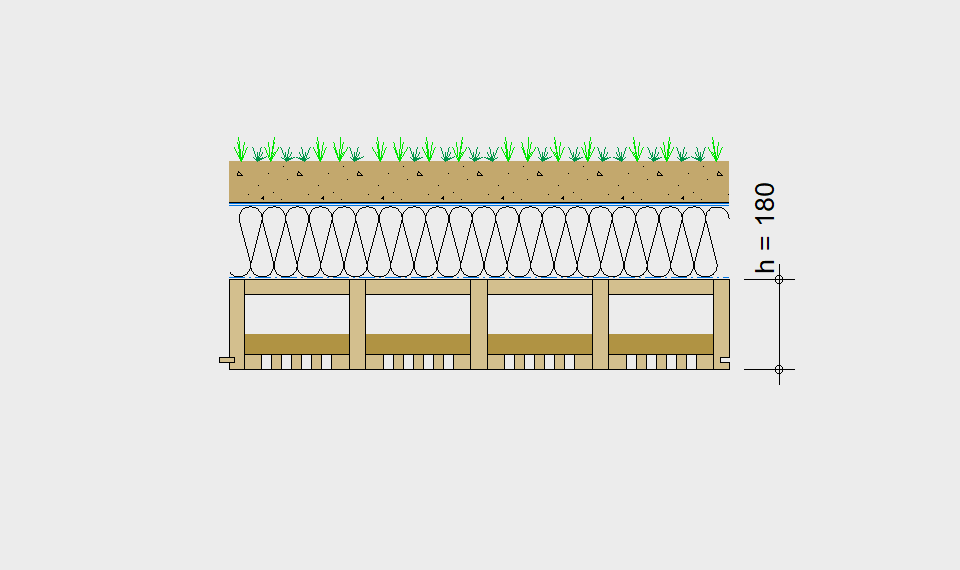

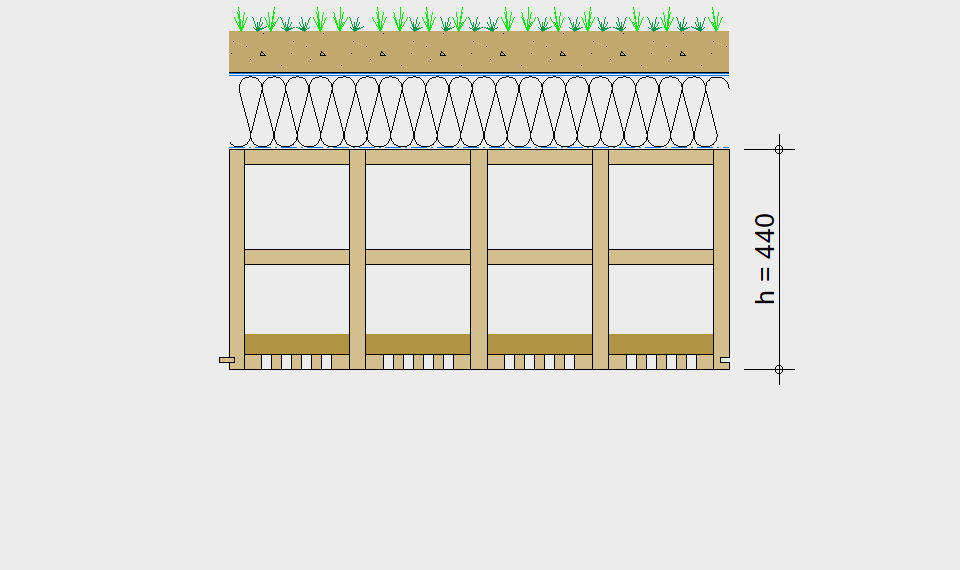

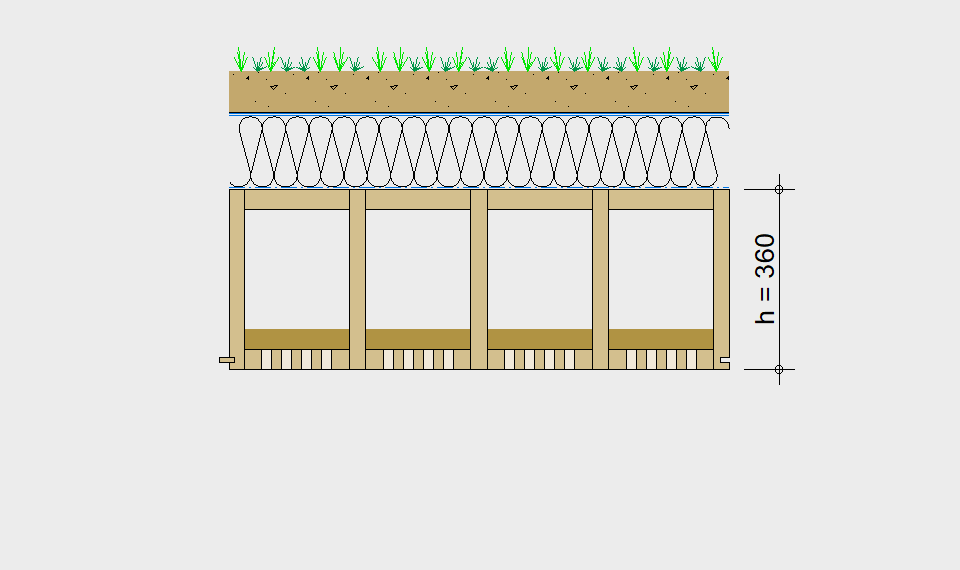

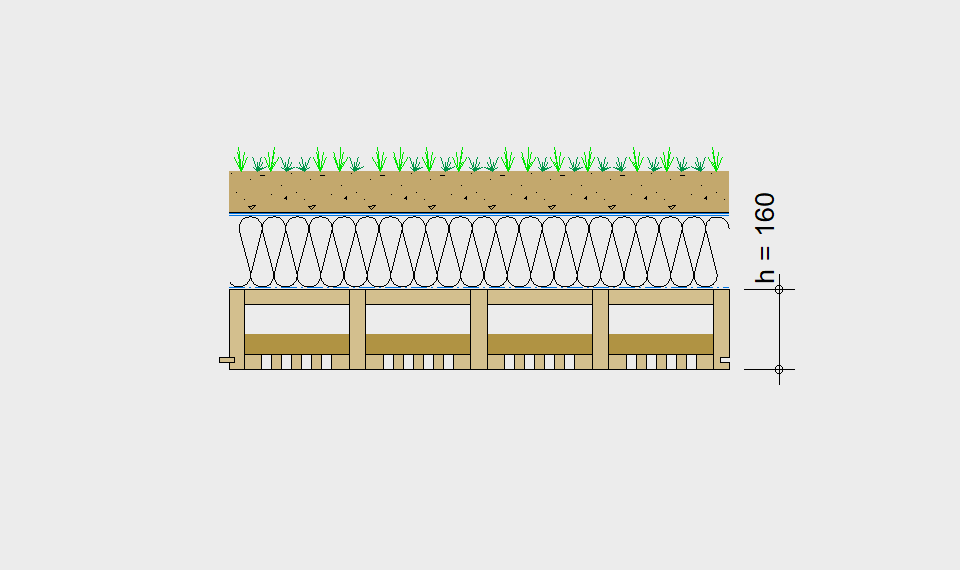

Gründach Akustik

Gewählter Dachaufbau:
Vegetationsschicht
Drainage
Polymerbitumen-Dichtungsbahn 2. Lage
Polymerbitumen-Dichtungsbahn 1. Lage
Wärmedämmung
Dampfbremse
LIGNATUR Flächenelement (LFE) mit Akustik

Mögliche Spannweite LIGNATUR

Schneelast sk: 300 kg/m2
Auflast Dachaufbau qA: 153 kg/m2
Eigengewicht g: 33 kg/m2

Schneelast sk: 300 kg/m2
Auflast Dachaufbau qA: 153 kg/m2
Eigengewicht g: 35 kg/m2

Schneelast sk: 300 kg/m2
Auflast Dachaufbau qA: 153 kg/m2
Eigengewicht g: 36 kg/m2

Schneelast sk: 300 kg/m2
Auflast Dachaufbau qA: 153 kg/m2
Eigengewicht g: 38 kg/m2

Schneelast sk: 100 kg/m2
Auflast Dachaufbau qA: 153 kg/m2
Eigengewicht g: 39 kg/m2

Schneelast sk: 300 kg/m2
Auflast Dachaufbau qA: 153 kg/m2
Eigengewicht g: 41 kg/m2

Schneelast sk: 300 kg/m2
Auflast Dachaufbau qA: 153 kg/m2
Eigengewicht g: 42 kg/m2

Schneelast sk: 300 kg/m2
Auflast Dachaufbau qA: 153 kg/m2
Eigengewicht g: 45 kg/m2

Schneelast sk: 300 kg/m2
Auflast Dachaufbau qA: 153 kg/m2
Eigengewicht g: 48 kg/m2

Schneelast sk: 300 kg/m2
Auflast Dachaufbau qA: 153 kg/m2
Eigengewicht g: 51 kg/m2

Schneelast sk: 300 kg/m2
Auflast Dachaufbau qA: 153 kg/m2
Eigengewicht g: 57 kg/m2

*Ausführung nur nach positiver Absprache mit Lignatur

Schliessen
