Installationen

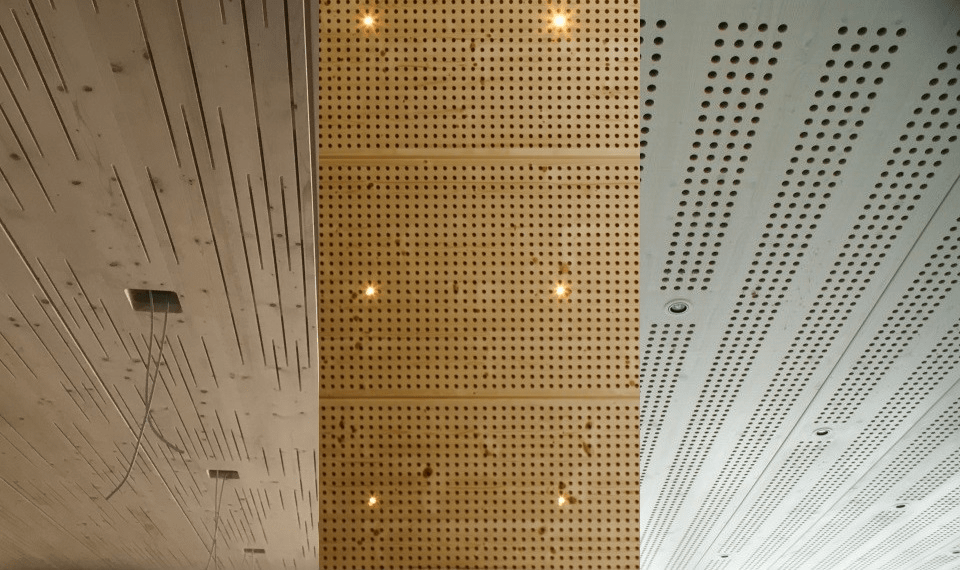

LIGNATUR bietet die Möglichkeit, Installationen im Element zu integrieren. Durch geeignete Massnahmen können die Anforderungen an den Brandschutz problemlos eingehalten werden.

Installationslamelle in LIGNATUR

Auf Bestellung machen wir gerne Vorbereitungen für Ihre Installationen.

Wir bieten Installationslamellen an.

Hohlkammer in LIGNATUR

Die Hohlräume der LIGNATUR-Elemente sind in regelmässigen Abständen mit Querstegen abgeschottet und können nicht ohne weitere Massnahme als Installationskanal genutzt werden. Auf Bestellung machen wir gerne Vorbereitungen für Ihre Installationen.

Wir bauen auf Wunsch in einzelnen Kammern die Querstege aus.

Abbund in LIGNATUR

Fast alle Leuchten dürfen Sie an normal entflammbaren Baustoffen wie Holz (LIGNATUR) montieren. Leuchten, die die Anforderungen nicht erfüllen, müssen nach EN 60598-1:2008 speziell gekennzeichnet werden. An allen brennbaren Flächen, die durch die Leuchten thermisch beeinflusst werden, darf sich bei normalem Betrieb keine höhere Temperatur entwickeln. Wir empfehlen deshalb, nur Leuchten mit Alureflektoren zu verwenden.

Wir fräsen mit der Abbundanlage örtlich Nuten.

Vertikale Durchbrüche

Vereinzelte vertikale Durchbrüche sind beim Flächenelement bis 200 mm und beim Kastenelement bis 130  mm im Bereich der Hohlkammer ohne statische Verstärkung möglich.

In den Brandschutzvorschriften sind Anforderungen an Installationen definiert. Durch geeignete Massnahmen darf einerseits der Raumabschluss des flächigen Bauteils nicht beeinträchtigt werden, andererseits ist ein Brandeintrag in das Bauteil über eine ausreichende Zeit zu behindern.

Abschottungen, Abgasanlagen

Lüftungskanäle

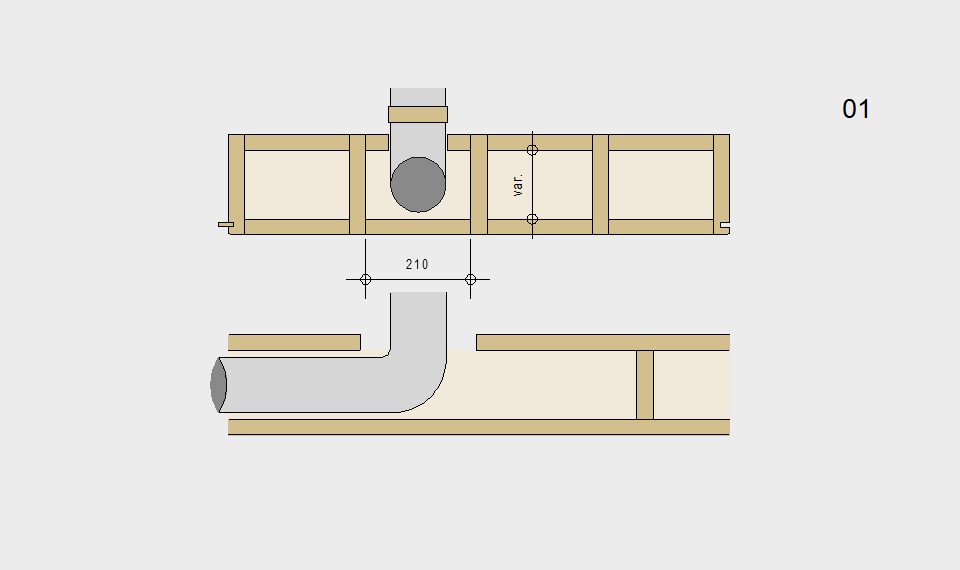

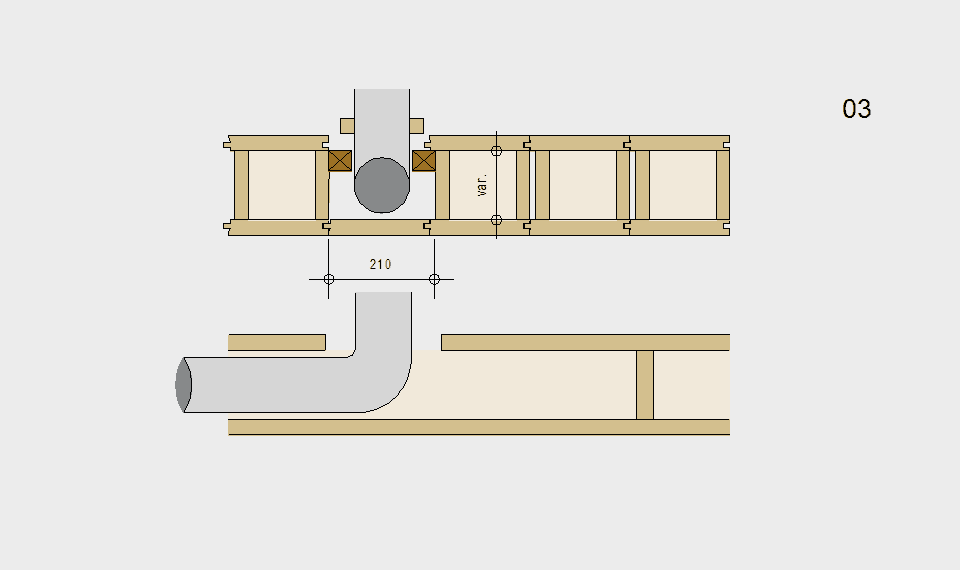

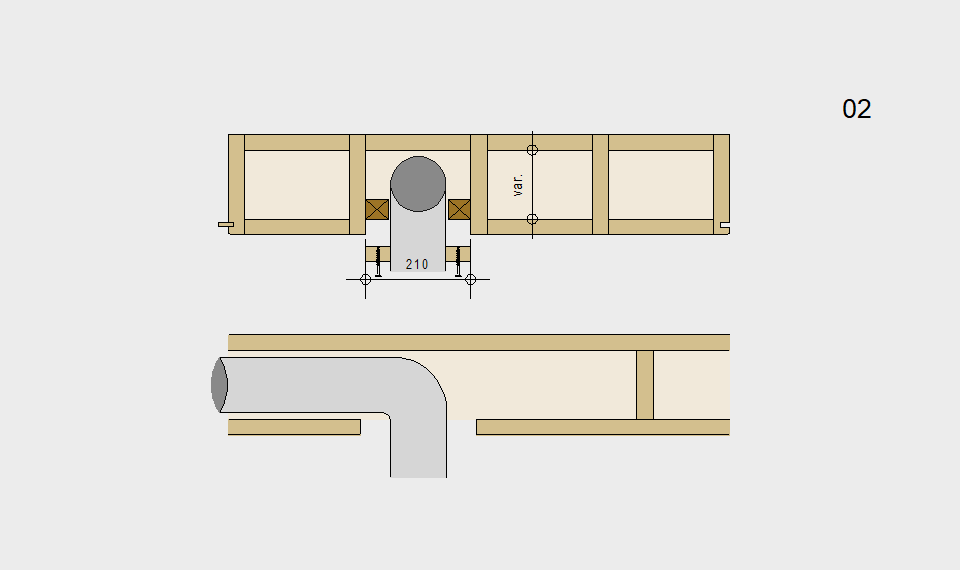

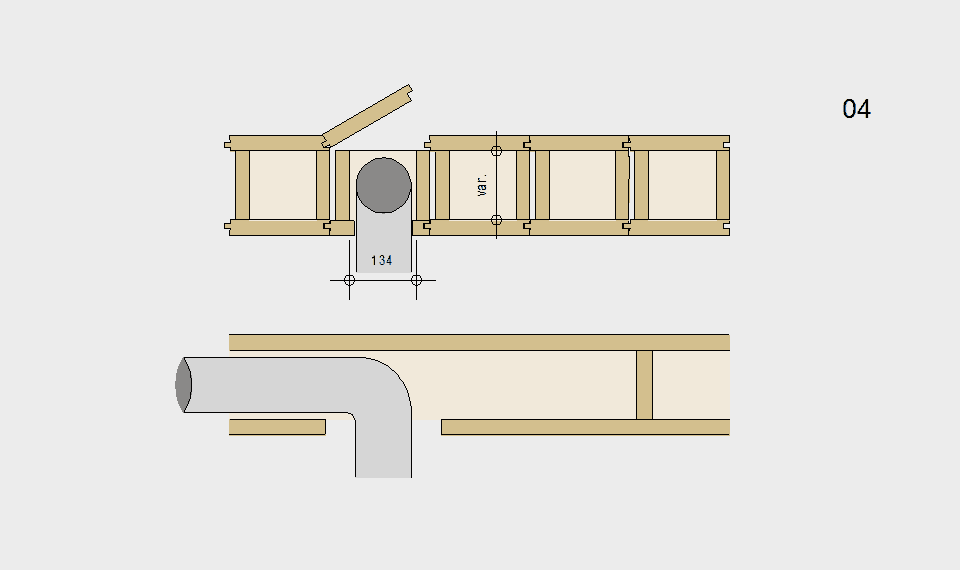

LIGNATUR bietet Ihnen Möglichkeiten, Lüftungskanäle im Element zu integrieren.

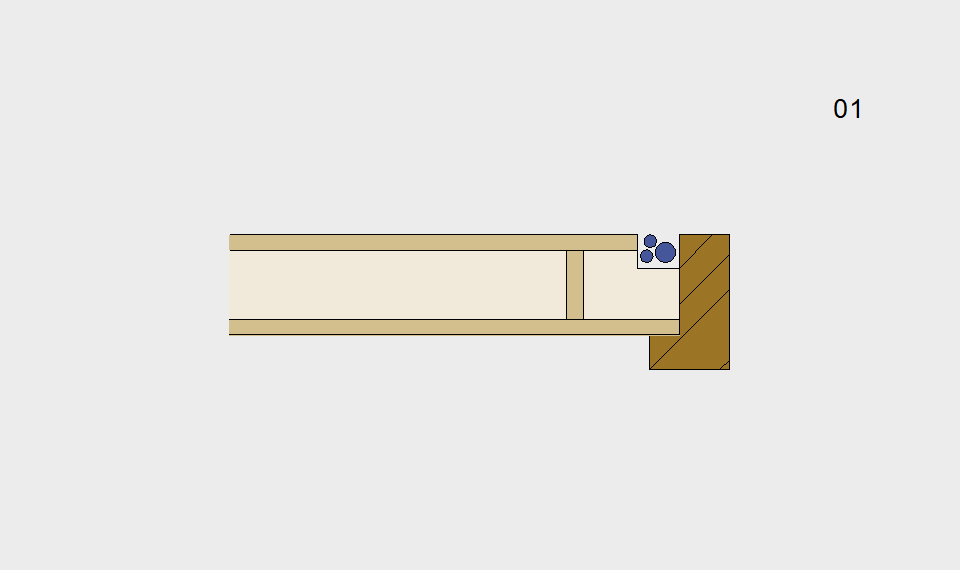

Querverteilung am Auflager

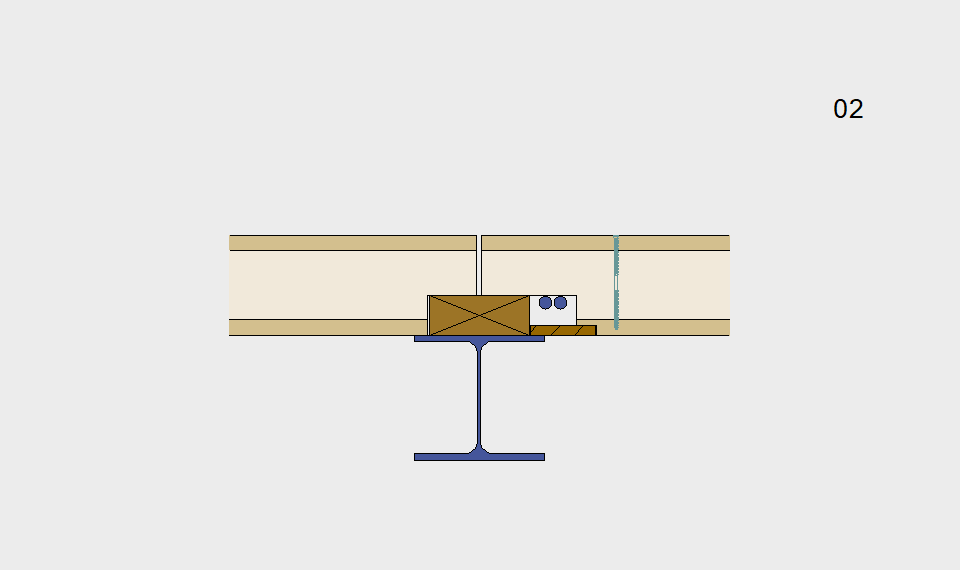

Die Querverteilung ist am einfachsten im Bereich des Auflagers zu machen. Die Auflagerstatik ist hierfür zu überprüfen.

Verteilung im Bodenaufbau

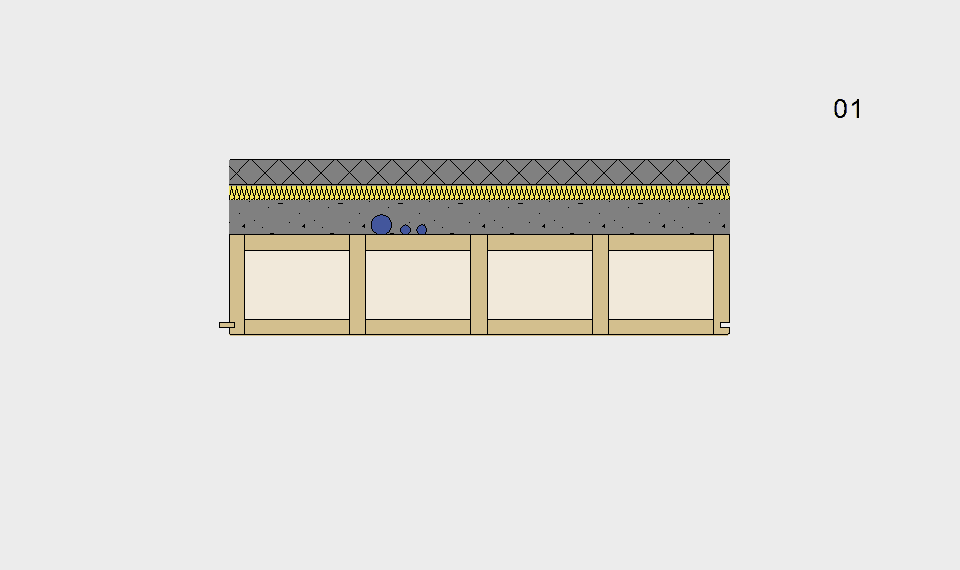

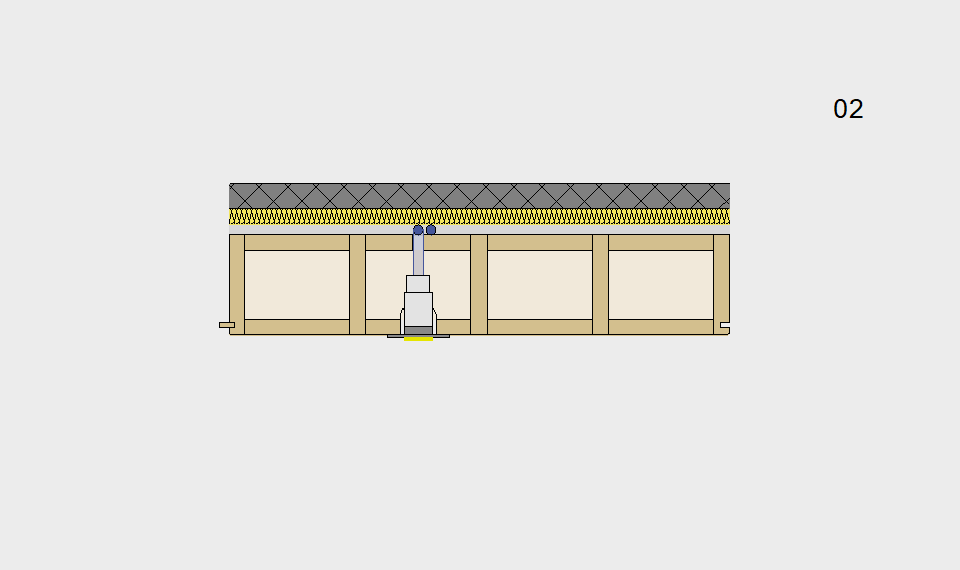

Natürlich kann die Installation auch in der elastisch gebundenen Schüttung (01) oder in einer zusätzlichen Trittschalldämmebene (02) erfolgen und die Bodenheizung in den Estrich gelegt werden.

Montage raumseits

Bei der raumseitigen Montage wird in dem werkseits vorbereiteten LIGNATUR Element die Kabelführung von Hand vorgenommen. Das Kabel kann nach Belieben durch das Element gezogen werden und am Auflager, mit Hilfe eines Handlochs, herausgezogen werden. Nach Verlegung wird die Wand mit einer Beplankung geschlossen und die Leuchten können montiert werden.

01 Decke werkseits vorbereitet
02 Leerrohr bauseits raumseitig einführen
03 In Installationsebene durch Handloch heraus ziehen
04 Installationen abschliessen

Montage Installationsebene

Bei der Montage im Bereich der Installationsebene wird in dem werkseits vorbereiteten LIGNATUR Element die Kabelführung von Hand vorgenommen. Das Kabel kann nach Belieben durch das Element gezogen werden und im Raum, mit Hilfe eines Handlochs, herausgezogen werden. Nach Verlegung wird die Vorsatzschale der Wand sowie die Leuchten montiert.

01 Decke werkseits vorbereitet
02 Leerrohr bauseits einführen
03 Leerrohr raumseitig durch Handloch heraus ziehen
04 Installationen abschliessen
