Schalldämmwerte

Schalldämmwerte geprüfter Decken und Dachkonstruktionen.

Alle Aufbauten haben wir für Sie im Labor für Bauakustik des «ift» in Rosenheim (DE) gemessen.

Decken in der Sanierung

Deckenaufbauten

Terrassenaufbauten

Deckenaufbauten silence 12

Trockenaufbauten

Dachaufbauten

Decken in der Sanierung

Holzspanplatte 28 mm
Isover EP2, 30 mm, s‘ ≤ 15 MN/m3
LIGNATUR-Kastenelement (LKE 200) mit Schüttung 90 kg/m²

Rw,P = 61 dB, C100-3150 = -6 dB, C50-3150 = -9 dB
Ln,w,P = 52 dB, CI,100-2500 = 2 dB, CI,50-2500 = 5 dB

4164 Messprotokoll Schallschutz

4164 Schallschutz

Holzspanplatte 28 mm
Isover EP2, 30 mm, s‘ ≤ 15 MN/m3
LIGNATUR-Kastenelement (LKE 200)

Rw,P = 49 dB, C100-3150 = -3 dB, C50-3150 = -4 dB
Ln,w,P = 67 dB, CI,100-2500 = 0 dB, CI,50-2500 = 1 dB

4158 Messprotokoll Schallschutz

4148 Schallschutz

Fermacell Estrichelement 25 mm
Gutex Thermofloor, 20 mm, s‘ ≤ 30 MN/m3
Fermacell Wabenschüttung 30 mm
LIGNATUR-Kastenelement (LKE 200)

Rw,P = 61 dB, C100-3150 = -3 dB, C50-3150 = -7 dB
Ln,w,P = 59 dB, CI,100-3150 = 0 dB, CI,50-2500 = 1 dB

4168 Messprotokoll Schallschutz

4168 Schallschutz

Fermacell Estrichelement 25 mm
Gutex Thermofloor, 20 mm, s‘ ≤ 30 MN/m3
Fermacell Wabenschüttung 30 mm
LIGNATUR-Kastenelement (LKE 200) mit Schüttung 90 kg/m²

Rw,P = 68 dB, C100-3150 = -5 dB, C50-3150 = -12 dB
Ln,w,P = 49 dB, CI,100-2500 = 2 dB, CI,50-2500 = 6 dB

4166 Messprotokoll Schallschutz

4166 Schallschutz

Holzspanplatte 28 mm
Isover EP2, 30 mm, s‘ ≤ 15 MN/m3
LIGNATUR-Kastenelement (LKE 200) silence12 mit Schüttung 75 kg/m²

Rw,P = 63 dB, C100-3150 = -2 dB, C50-3150 = -5 dB
Ln,w,P = 53 dB, CI,100-2500 = 1 dB, CI,50-2500 = 2 dB

4152 Messprotokoll Schallschutz

4152 Schallschutz

Holzspanplatte 28 mm
Isover EP2, 30 mm, s‘ ≤ 15 MN/m3
Fermacell Wabenschüttung 30 mm
LIGNATUR-Kastenelement (LKE 200) silence12 mit Schüttung 75 kg/m²

Rw,P = 69 dB, C100-3150 = -4 dB, C50-3150 = -10 dB
Ln,w,P = 47 dB, CI,100-2500 = 1 dB, CI,50-2500 = 5 dB

4153 Messprotokoll Schallschutz

4153 Schallschutz

Fermacell Estrichelement 25 mm
Gutex Thermofloor, 20 mm, s‘ ≤ 30 MN/m3
Fermacell Wabenschüttung 30 mm
LIGNATUR-Kastenelement (LKE 200) silence12 mit Schüttung 75 kg/m²

Rw,P = 70 dB, C100-3150 = -4 dB, C50-3150 = -9 dB
Ln,w,P = 49 dB, CI,100-2500 = 0 dB, CI,50-2500 = 4 dB

4154 Messprotokoll Schallschutz

4154 Schallschutz

Zementestrich 50 mm
Isover EP1, 40 mm, s‘ ≤ 7 MN/m3
LIGNATUR-Kastenelement (LKE 200) silence12 mit Schüttung 75 kg/m²

Rw,P = 72 dB, C100-3150 = -2 dB, C50-3150 = -9 dB
Ln,w,P = 52 dB, CI,100-2500 = -7 dB, CI,50-2500 = -5 dB

4151 Messprotokoll Schallschutz

4151 Schallschutz

Deckenaufbauten

Zementestrich 50 mm
Isover EP1, 40 mm, s‘ ≤ 7 MN/m3
LIGNATUR-Flächenelement (LFE 200)

Rw,P = 61 dB, C100-3150 = -1 dB, C50-3150 = -4 dB
Ln,w,P = 62 dB, CI,100-2500 = -3 dB, CI,50-2500 = -1 dB

4309 Messprotokoll Schallschutz

LFE Decke Schallschutz

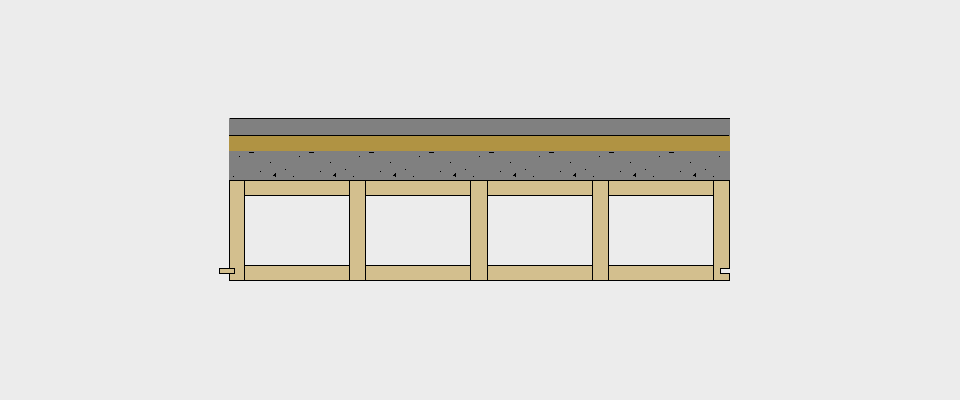

Zementestrich 50 mm
Isover EP1, 40 mm, s‘ ≤ 7 MN/m3
Splitt 60 mm
LIGNATUR-Flächenelement (LFE 200)

Rw,P = 71 dB, C100-3150 = -2 dB, C50-3150 = -8 dB
Ln,w,P = 46 dB, CI,100-2500 = -2 dB, CI,50-2500 = 4 dB

4169 Messprotokoll Schallschutz

4169 Schallschutz

Zementestrich 50 mm
Isover EP1, 40 mm, s‘ ≤ 7 MN/m3
LIGNATUR-Flächenelement (LFE 200) mit Schüttung 50 kg/m²

Rw,P = 71 dB, C100-3150 = -2 dB, C50-3150 = -6 dB
Ln,w,P =52 dB, CI,100-2500 = -6 dB, CI,50-2500 = -1 dB

4311 Messprotokoll Schallschutz

4311 Schallschutz

Knauf GIFAfloor 100 mm, FHB 32 mm
Zementestrich 50 mm
Isover EP1, 40 mm, s‘ ≤ 7 MN/m3
LIGNATUR-Flächenelement (LFE 200) mit Schüttung 50 kg/m²

Rw,P = 74 dB, C100-3150 = -4 dB, C50-3150 = -8 dB
Ln,w,P =43 dB, CI,100-2500 = 1 dB, CI,50-2500 = 9 dB

4329 Messprotokoll Schallschutz

4329 Schallschutz

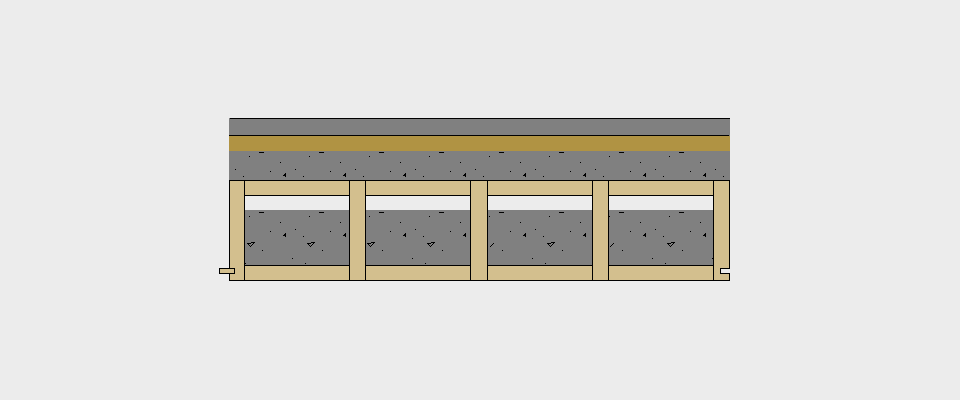

Zementestrich 50 mm
Isover EP1, 40 mm, s‘ ≤ 7 MN/m3
Splitt 30 mm
LIGNATUR-Flächenelement (LFE 200) mit Schüttung 50 kg/m²

Rw,P = 76 dB, C100-3150 = -4 dB, C50-3150 = -13 dB
Ln,w,P = 42 dB, CI,100-2500 = 1 dB, CI,50-2500 = 8 dB

4317 Messprotokoll Schallschutz

4317 Schallschutz

Zementestrich 50 mm
Isover EP1, 40 mm, s‘ ≤ 7 MN/m3
Betonplatten 50 mm
LIGNATUR-Flächenelement (LFE 240) mit Schüttung 50 kg/m²

Rw,P = 78 dB, C100-3150 = -3 dB, C50-3150 = -11 dB
Ln,w,P =40 dB, CI,100-2500 = 1 dB, CI,50-2500 = 6 dB

4294 Messprotokoll Schallschutz

4294 Schallschutz

Terrassenaufbauten

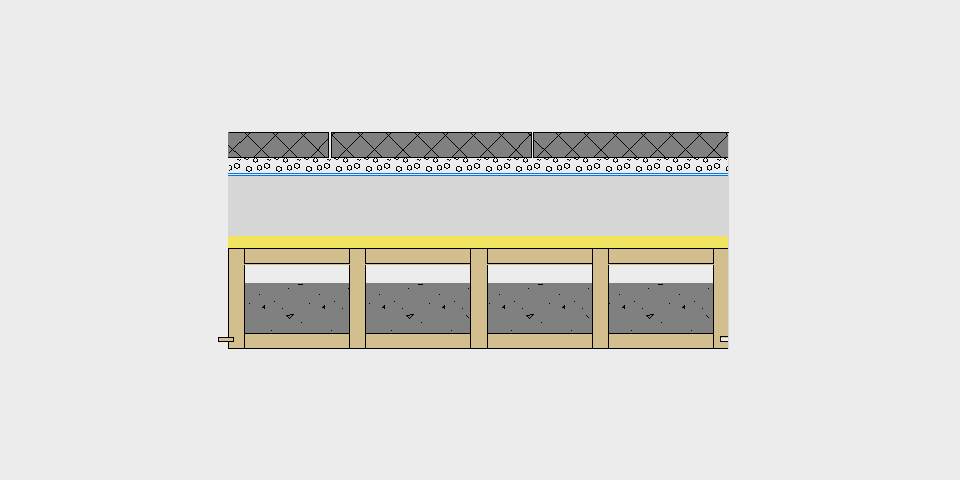

Betonplatten 40 mm, Splitt 30 mm, Schutzvlies
KS-Dachbahn alwitra 2 mm
PUR/PIR Hartschaum 200 mm
Dampfsperre
LIGNATUR-Flächenelement (LFE 240) mit Schüttung 50 kg/m²

Rw,P = 65 dB, C100-3150 = -2 dB, C50-3150 = -3 dB
Ln,w,P = 49 dB, CI,100-2500 = -2 dB, CI,50-2500 = 5 dB

4293 Messprotokoll Schallschutz

4293 Schallschutz

Holzrost auf Sylomerlagern 82 mm
Betonplatten 40 mm, Fuge mit Splitt
KS-Dachbahn alwitra 2 mm
EPS-Dämmplatten 200 mm
Dampfsperre
LIGNATUR-Flächenelement (LFE 240) mit Schüttung 50 kg/m²

Rw,P = 60 dB, C100-3150 = -1 dB, C50-3150 = -2 dB
Ln,w,P = 37 dB, CI,100-2500 = -2 dB, CI,50-2500 = 10 dB

4292 Messprotokoll Schallschutz

4292 Schallschutz

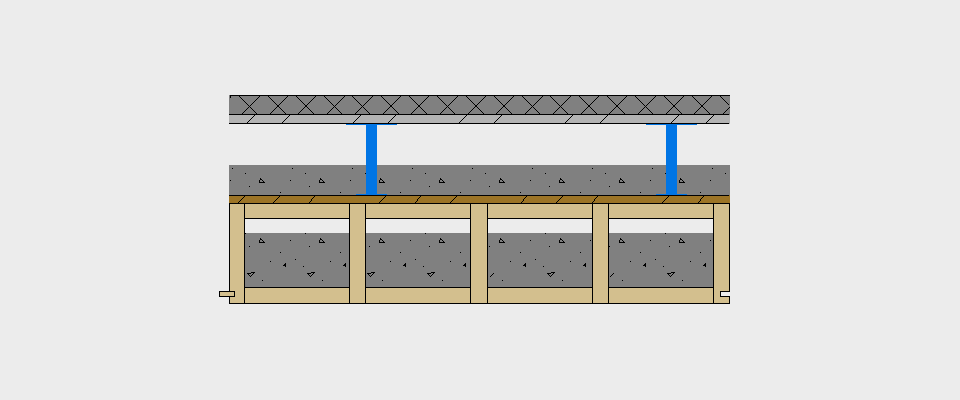

Betonplatten 400x400 auf Stelzlagern 86 mm
KS-Dachbahn alwitra 2 mm
EPS-Dämmplatten 200 mm
Dampfsperre
LIGNATUR-Flächenelement (LFE 240) mit Schüttung 50 kg/m²

Rw,P = 50 dB, C100-3150 = -2 dB, C50-3150 = -7 dB
Ln,w,P = 46 dB, CI,100-2500 = -4 dB, CI,50-2500 = 2 dB

4303 Messprotokoll Schallschutz

4303 Schallschutz

Betonplatten 400x400 auf Stelzlagern 86 mm
KS-Dachbahn alwitra 2 mm
EPS-Dämmplatten 200 mm
Dampfsperre
LIGNATUR-Flächenelement (LFE 240) mit Schüttung 50 kg/m²

Rw,P = 50 dB, C100-3150 = -2 dB, C50-3150 = -7 dB
Ln,w,P = 46 dB, CI,100-2500 = -4 dB, CI,50-2500 = 2 dB

4303 Schallschutz

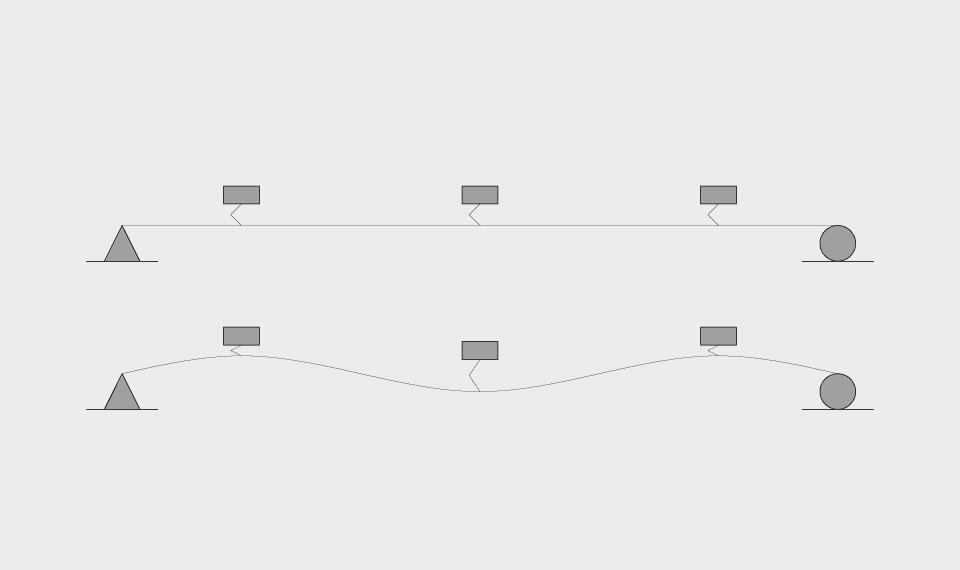

Die Wirkungsweise der Tilger

Die Decke ist ruhig. Die Masse liegt auf der Feder (Tieftontilger).

Durch das Begehen wird die Decke angeregt. Tieftontilger, träge Massen auf Federn minimieren die Abstrahlung bei 50 Hz, der 2., 3. oder 4. Eigenfrequenz. Hier im Beispiel ist die 3. Eigenfrequenz gezeigt.

Deckenaufbauten silence 12

Zementestrich 50 mm
Isover EP1, 40 mm, s‘ ≤ 7 MN/m3
elastisch gebundener Splitt 70 mm
LIGNATUR-Flächenelement (LFE 240) silence12

Rw,P = 72 dB, C100-3150 = -1 dB, C50-3150 = -9 dB
Ln,w,P = 45 dB, CI,100-2500 = -2 dB, CI,50-2500 = 0 dB

4130 Messprotokoll Schallschutz

Schallschutz Schalldämmwerte

Zementestrich 50 mm
Isover EP1, 40 mm, s‘ ≤ 7 MN/m3
elastisch gebundener Splitt 100 mm
LIGNATUR-Flächenelement (LFE 240) silence12

Rw,P = 72 dB, C100-3150 = -1 dB, C50-3150 = -8 dB
Ln,w,P = 44 dB, CI,100-2500 = -2 dB, CI,50-2500 = -1 dB

4133 Messprotokoll Schallschutz

4133 Schallschutz

Zementestrich 50 mm
Isover EP1, 40 mm, s‘ ≤ 7 MN/m3
elastisch gebundener Splitt 80 mm
LIGNATUR-Flächenelement (LFE 240) silence12
Unterdecke GKB 12.5 mm an Lattung 25 mm

Rw,P = 76 dB, C100-3150 = -3 dB, C50-3150 = -12 dB
Ln,w,P = 43 dB, CI,100-2500 = 1 dB, CI,50-2500 = 2 dB

4139 Messprotokoll Schallschutz

4139 Schallschutz

Zementestrich 50 mm
Isover EP1, 40 mm, s‘ ≤ 7 MN/m3
elastisch gebundener Splitt 80 mm
LIGNATUR-Flächenelement (LFE 240) silence12
Unterdecke 2 x GKF 15 mm an Direktabhänger mit Schutzgummi 170 mm

Rw,P = 82 dB, C100-3150 = -2 dB, C50-3150 = -16 dB
Ln,w,P = 25 dB, CI,100-2500 = 1 dB, CI,50-2500 = 14 dB

4135 Messprotokoll Schallschutz

4135 Schallschutz

Zementestrich 50 mm
Isover EP1, 40 mm, s‘ ≤ 7 MN/m3
elastisch gebundener Splitt 60 mm
LIGNATUR-Flächenelement (LFE 240) silence12 mit Akustik

Rw,P = 71 dB, C100-3150 = -1 dB, C50-3150 = -10 dB
Ln,w,P = 43 dB, CI,100-2500 = 0 dB, CI,50-2500 = 2 dB

4146 Messprotokoll Schallschutz

4146 Schallschutz

Zementestrich 50 mm
Isover EP1, 40 mm, s‘ ≤ 7 MN/m3
elastisch gebundener Splitt 100 mm
LIGNATUR-Flächenelement (LFE 240) silence12 mit Akustik

Rw,P = 71 dB, C100-3150 = -2 dB, C50-3150 = -10 dB
Ln,w,P = 41 dB, CI,100-2500 = 0 dB, CI,50-2500 = 2 dB

4147 Messprotokoll Schallschutz

4147 Schallschutz

Trockenaufbauten

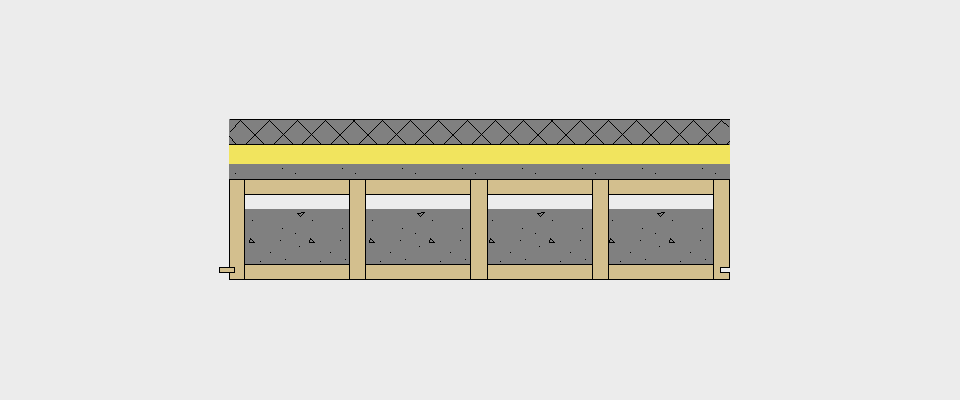

Knauf GIFAfloor FHB 32 mm
Isover EP2, 30 mm, s‘ ≤ 15 MN/m3
Splitt 30 mm
LIGNATUR-Flächenelement (LFE 200) mit Schüttung 50 kg/m2

Rw,P = 70 dB, C100-3150 = -4 dB, C50-3150 = -10 dB
Ln,w,P = 49 dB, CI,100-2500 = 0 dB, CI,50-2500 = 8 dB

4334 Messprotokoll Schallschutz

4334 Schallschutz

Knauf GIFAfloor FHB 32 mm + LEP 18 mm
Knauf TPT03, 30 mm, s‘ = 9 MN/m3
Splitt 30 mm
LIGNATUR-Flächenelement (LFE 200) mit Schüttung 50 kg/m²


Rw,P = 73 dB, C100-3150 = -4 dB, C50-3150 = -11 dB
Ln,w,P = 47 dB, CI,100-2500 = 1 dB, CI,50-2500 = 10 dB

4336 Messprotokoll Schallschutz

4336 Schallschutz

Knauf GIFAfloor 28 mm
Landolt TS Silent 3 mm
Betonplatten 60 mm
Isover EP 2, 30 mm, s‘ ≤ 15 MN/m3
LIGNATUR-Flächenelement (LFE 200) silence12 mit Schüttung 50 kg/m²

Rw,P = 72 dB, C100-3150 = -2 dB, C50-3150 = -7 dB
Ln,w,P = 47 dB, CI,100-2500 = -2 dB, CI,50-2500 = 2 dB

4225 Messprotokoll Schallschutz

4225 Schallschutz

Knauf GIFAfloor Klima 38 mm
Landolt TS Silent 3 mm
Betonplatten 60 mm
Isover EP 2, 30 mm, s‘ ≤ 15 MN/m3, am Rand Thermofloor
LIGNATUR-Flächenelement (LFE 200) silence12 mit Schüttung 50 kg/m²

Rw,P = 72 dB, C100-3150 = -3 dB, C50-3150 = -7 dB
Ln,w,P = 46 dB, CI,100-2500 = -1 dB, CI,50-2500 = 3 dB

4228 Messprotokoll Schallschutz

4228 Schallschutz

Dachaufbauten

Elastomerbitumenbahn zweilagig 8 mm
PUR/PIR Hartschaum 140 mm
Dampfsperre 2 mm
LIGNATUR-Flächenelement (LFE 200)

Rw,P = 40 dB, C100-3150 = -2 dB, C50-3150 = -2 dB

4102 Messprotokoll Schallschutz

4102 Schallschutz

Elastomerbitumenbahn zweilagig 8 mm
Mineralfaser Flumroc PRIMA 200 mm
Dampfsperre 2 mm
LIGNATUR-Flächenelement (LFE 200)

Rw,P = 50 dB, C100-3150 = -1 dB, C50-3150 = -2 dB

4107 Messprotokoll Schallschutz

4107 Schallschutz

Elastomerbitumenbahn zweilagig 8 mm
EPS Dämmplatten 120 mm
Dampfbremse Bauder TEC KSD FBS 3 mm
LIGNATUR-Flächenelement (LFE 200) mit Akustik

Rw,P = 43 dB, C100-3150 = -2 dB, C50-3150 = -5 dB

4354 Messprotokoll Schallschutz

4354 Schallschutz

Kies 50 mm
Elastomerbitumenbahn zweilagig 8 mm
Bauder ECO F Dämmplatten 160 mm
Dampfbremse Bauder TEC KSD FBS 3 mm
LIGNATUR-Flächenelement (LFE 200) mit Akustik

Rw,P = 55 dB, C100-3150 = -1 dB, C50-3150 = -5 dB

4351 Messprotokoll Schallschutz

4351 Schallschutz

Kies 50 mm
KS Dachbahn alwitra 2 mm
EPS-Dämmplatten 200 mm
Dampfsperre
LIGNATUR-Flächenelement (LFE 240) mit Schüttung 50 kg/m2

Rw,P = 64 dB, C100-3150 = -2 dB, C50-3150 = -4 dB

4295 Messprotokoll Schallschutz

4295 Schallschutz

Ziegel, Hinterlüftung, diffusionsoffene Unterdachbahn
Holzfaser 80 mm
LIGNATUR-Flächenelement (LFE 200) gedämmt

Prognostizierter Wert Rw = 44 dB

LFE Dach Schallschutz
