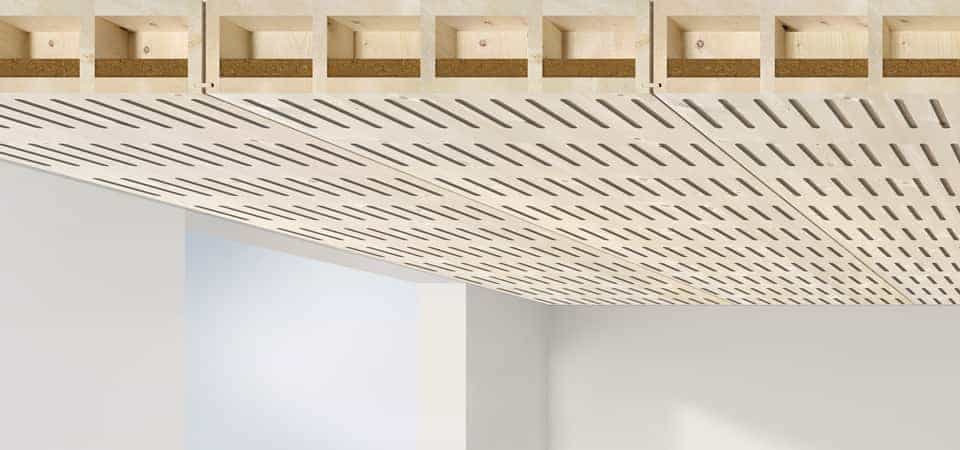

Akustik Typ 1

Schlitzung Breite 20 mm, Länge 250 mm
Raster: 81/400 mm

αw = 0.55
Schallabsorberklasse: D

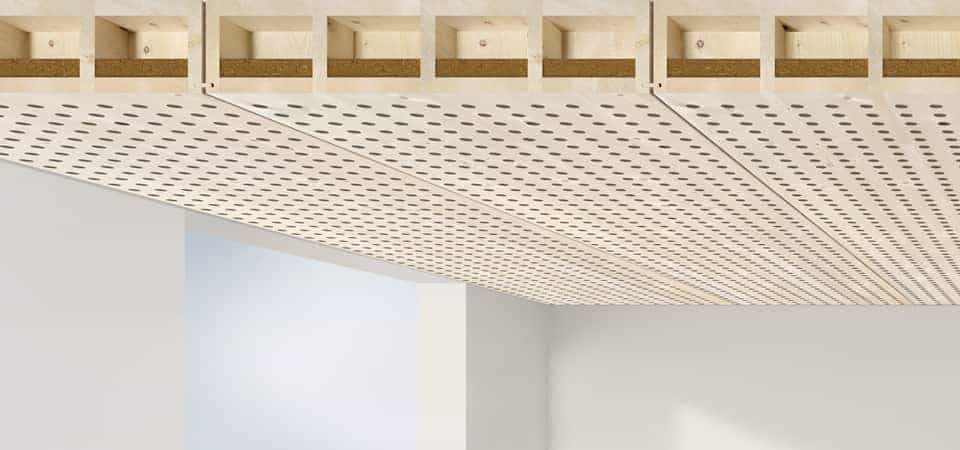

Akustik Typ 2

Lochung Durchmesser 30 mm
Raster 81/75 mm

αw = 0.50
Schallabsorberklasse: D

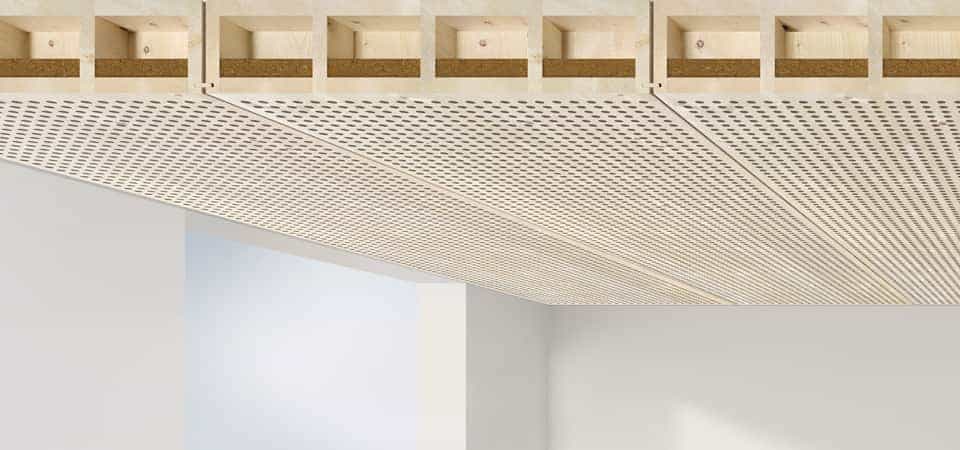

Akustik Typ 3

Lochung Durchmesser 20 mm
Raster 40/40 mm

αw = 0.90, mit Zusatzlamelle αw = 0.85
Schallabsorberklasse A, mit Zusatzlamelle Schallabsorberklasse B

Akustik Typ 3.1

Streifenlochung Durchmesser 20 mm
Raster 40/40 mm

αw = 0.75, mit Zusatzlamelle αw = 0.60
Schallabsorberklasse C, mit Zusatzlamelle Schallabsorberklasse C

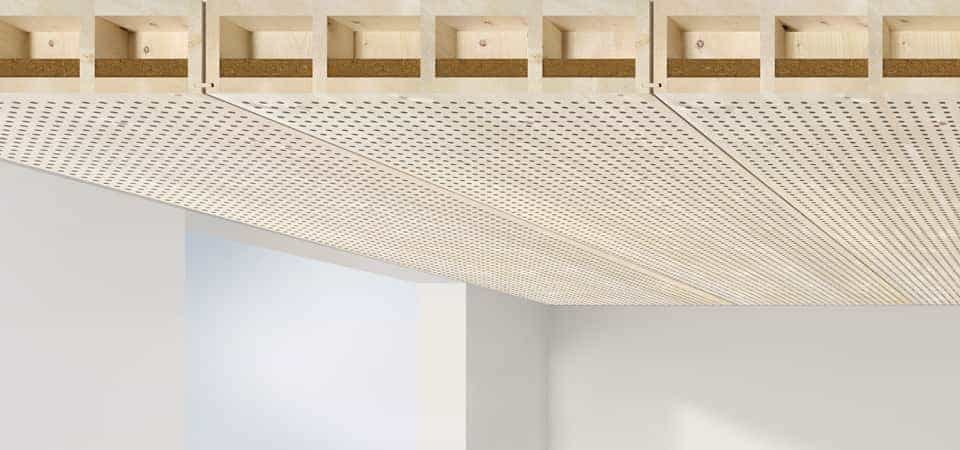

Akustik Typ 5

Lochung Durchmesser 15 mm
Raster 40/40 mm

αw = 0.65
Schallabsorberklasse: C

Akustik Typ 5.1

Streifenlochung Durchmesser 15 mm
Raster 40/40 mm

αw = 0.50
Schallabsorberklasse: D

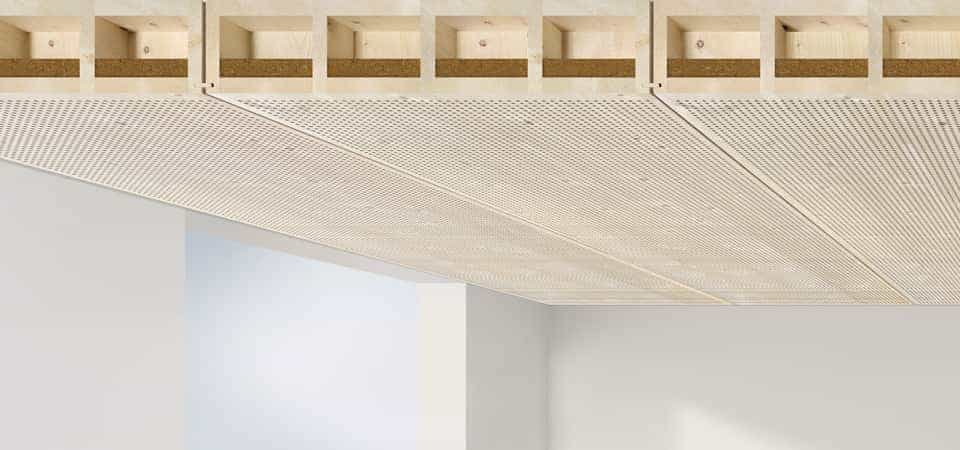

Akustik Typ 6

Lochung Durchmesser 9 mm
Raster 20/20 mm

αw = 0.80
Schallabsorberklasse: B

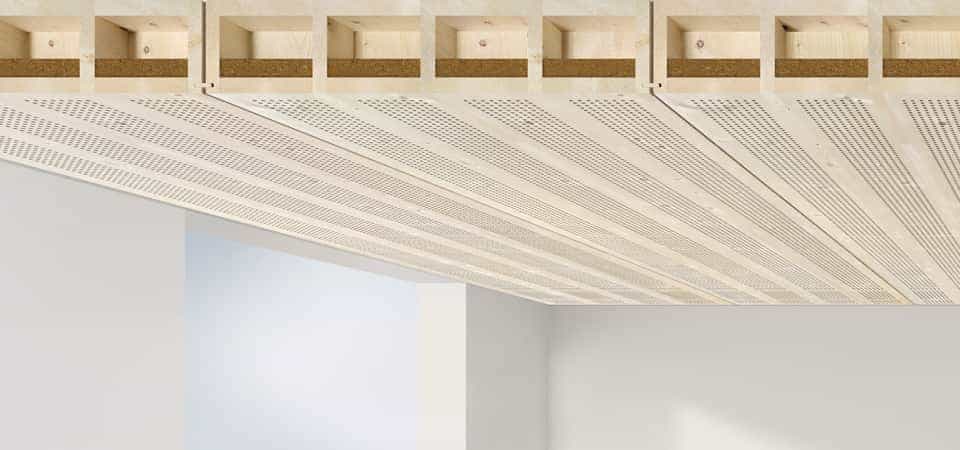

Akustik Typ 6.1

Streifenlochung Durchmesser 9 mm
Raster 20/20 mm

αw = 0.60
Schallabsorberklasse: C

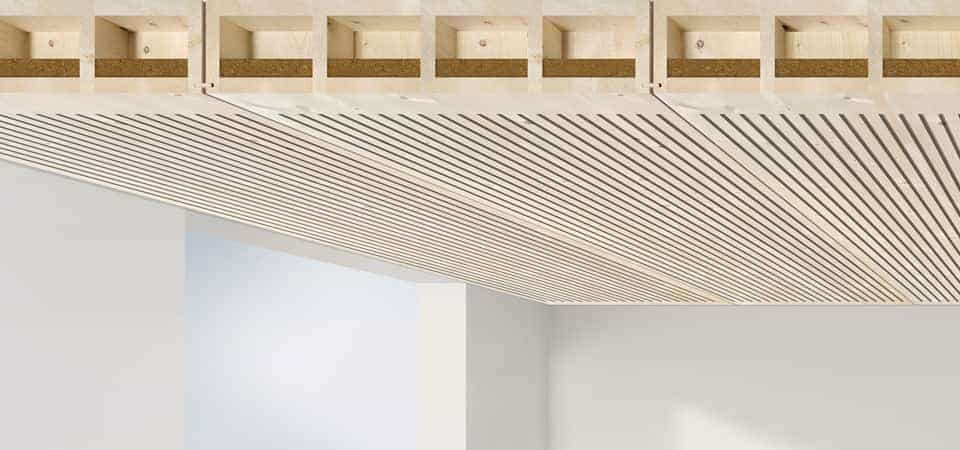

Akustik Typ 8

Schlitzung Breite 9 mm, Länge 380 mm
Schlitzabstand 48 mm

αw = 0.50, mit Zusatzlamelle αw = 0.50
Schallabsorberklasse D, mit Zusatzlamelle Schallabsorberklasse D

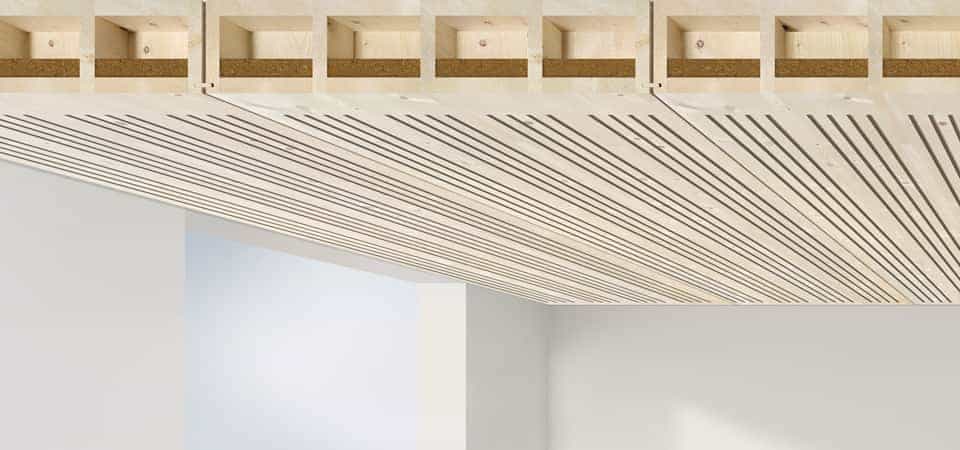

Akustik Typ 8.1

Streifenschlitzung Breite 9 mm, Länge 380 mm
Schlitzabstand 48 mm

αw = 0.45, mit Zusatzlamelle αw = 0.40
Schallabsorberklasse D, mit Zusatzlamelle Schallabsorberklasse D

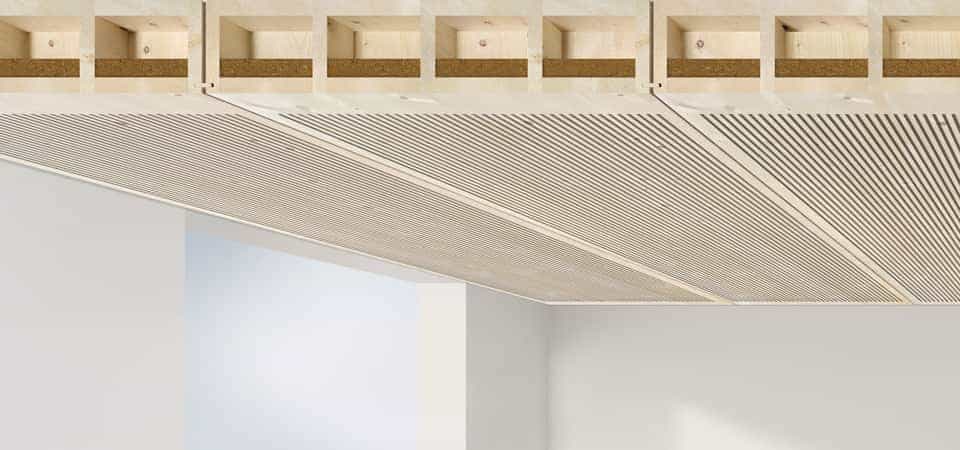

Akustik Typ 9

Schlitzung Breite 5.5 mm, Länge 380 mm
Schlitzabstand 24 mm

αw = 0.50, mit Zusatzlamelle αw = 0.55
Schallabsorberklasse D, mit Zusatzlamelle Schallabsorberklasse D

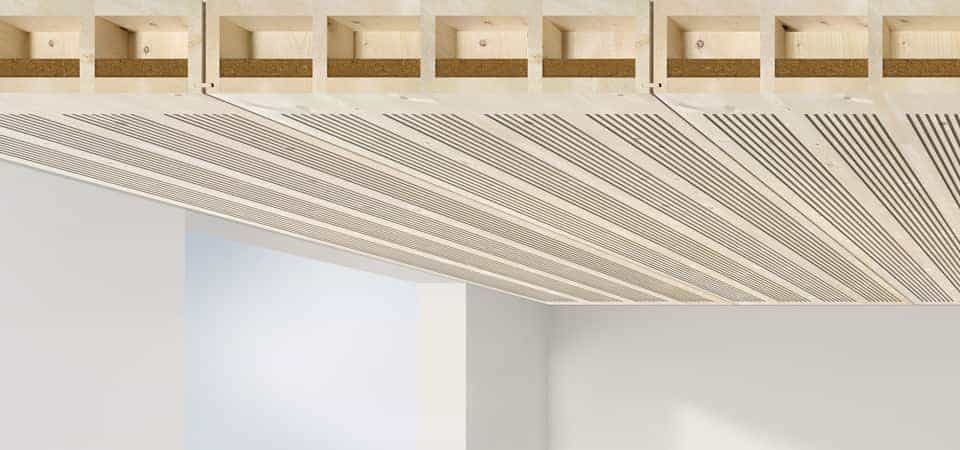

Akustik Typ 9.1

Streifenschlitzung Breite 5.5 mm, Länge 380 mm
Schlitzabstand 24 mm

αw = 0.50, mit Zusatzlamelle αw = 0.50
Schallabsorberklasse D, mit Zusatzlamelle Schallabsorberklasse D

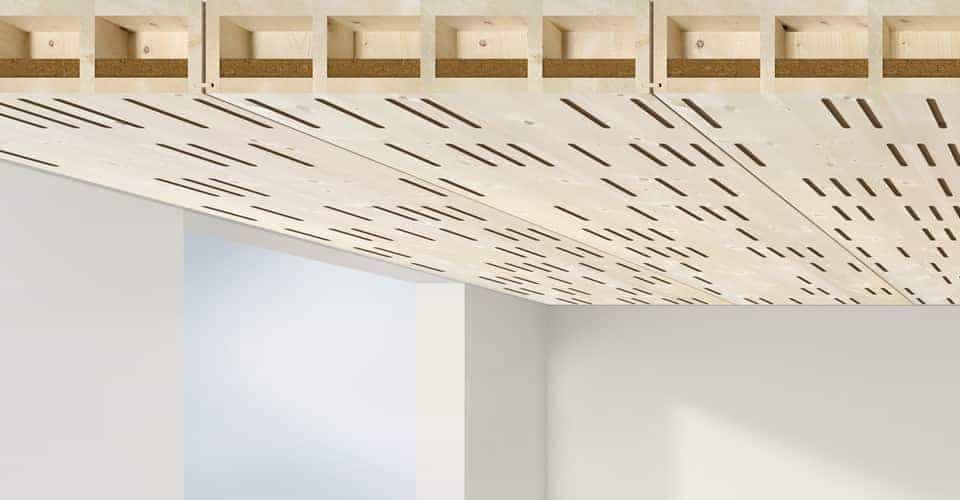

Akustik Typ 1 - dyn. Design

Intensität: 256

Die prognostizierten statistischen Schallabsorptionsgrade der Akustikelemente mit dynamischem Design basieren auf den Messwerten der Akustiktypen 1 bis 9.1.



Schallabsorptionswerte:

α125  α250  α500  α1000  α2000  α4000
0.27 0.38 0.48 0.57 0.47 0.31

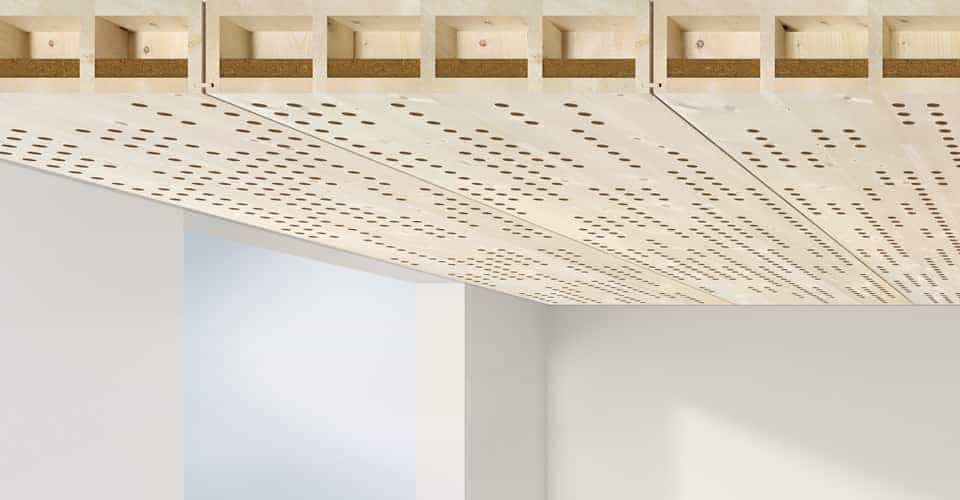

Akustik Typ 2 - dyn. Design

Intensität: 256

Die prognostizierten statistischen Schallabsorptionsgrade der Akustikelemente mit dynamischem Design basieren auf den Messwerten der Akustiktypen 1 bis 9.1.



Schallabsorptionswerte:

α125  α250  α500  α1000  α2000  α4000
0.24 0.32 0.43 0.47 0.41 0.22

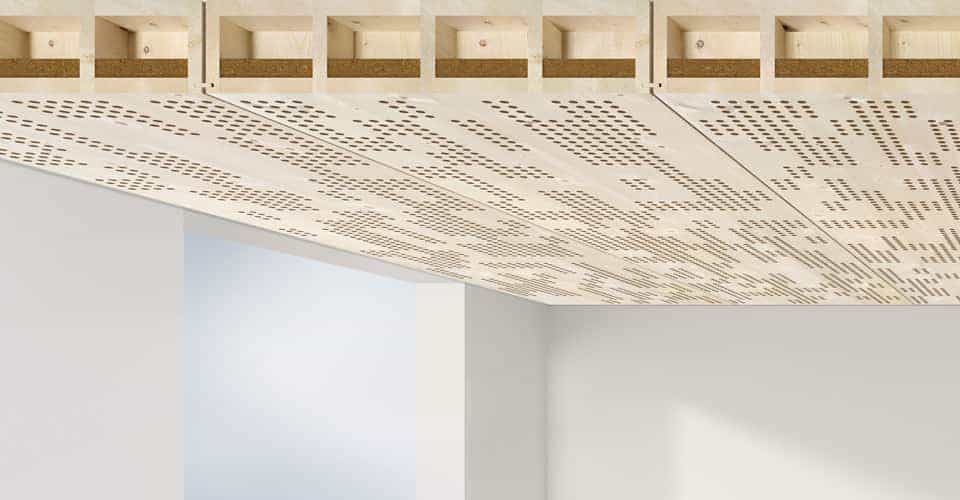

Akustik Typ 3 - dyn. Design

Intensität: 256

Die prognostizierten statistischen Schallabsorptionsgrade der Akustikelemente mit dynamischem Design basieren auf den Messwerten der Akustiktypen 1 bis 9.1.



Schallabsorptionswerte:

α125  α250  α500  α1000  α2000  α4000
0.37 0.60 0.67 0.62 0.55 0.66

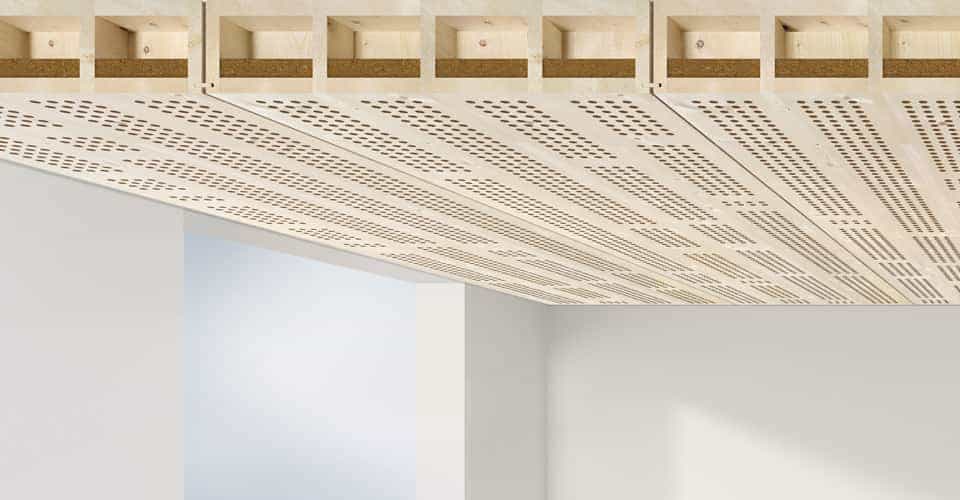

Akustik Typ 3.1 - dyn. Design

Intensität: 448

Die prognostizierten statistischen Schallabsorptionsgrade der Akustikelemente mit dynamischem Design basieren auf den Messwerten der Akustiktypen 1 bis 9.1.



Schallabsorptionswerte:

α125  α250  α500  α1000  α2000  α4000
0.38 0.63 0.71 0.67 0.59 0.70

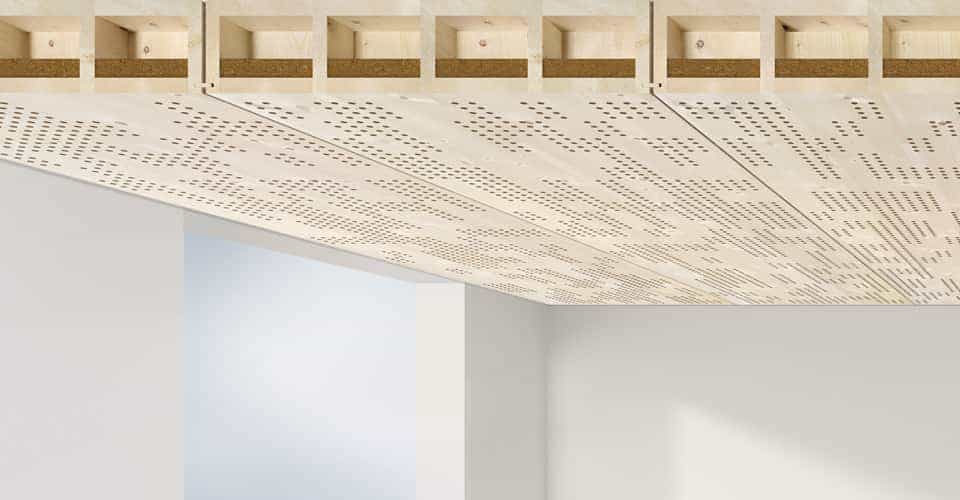

Akustik Typ 5 - dyn. Design

Intensität: 256

Die prognostizierten statistischen Schallabsorptionsgrade der Akustikelemente mit dynamischem Design basieren auf den Messwerten der Akustiktypen 1 bis 9.1.



Schallabsorptionswerte:

α125  α250  α500  α1000  α2000  α4000
0.32 0.55 0.56 0.43 0.33 0.46

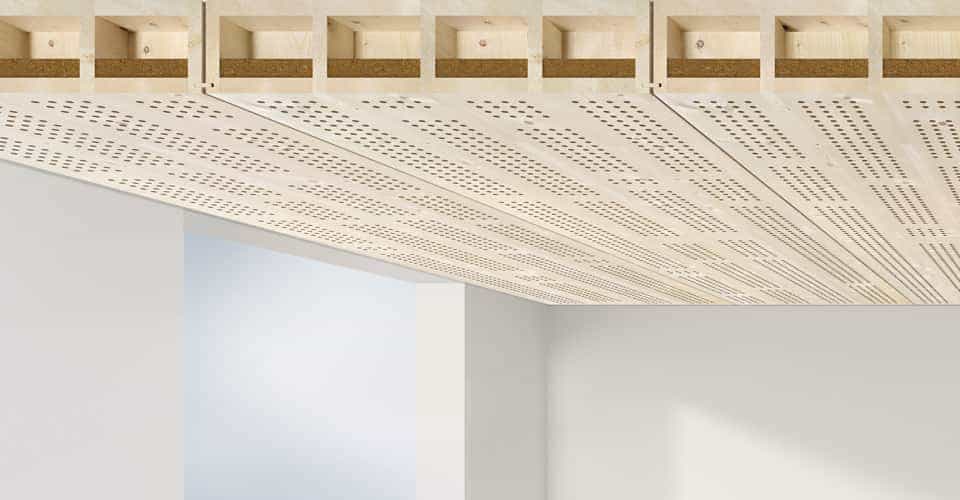

Akustik Typ 5.1 - dyn. Design

Intensität: 448

Die prognostizierten statistischen Schallabsorptionsgrade der Akustikelemente mit dynamischem Design basieren auf den Messwerten der Akustiktypen 1 bis 9.1.



Schallabsorptionswerte:

α125  α250  α500  α1000  α2000  α4000
0.34 0.57 0.60 0.47 0.36 0.50

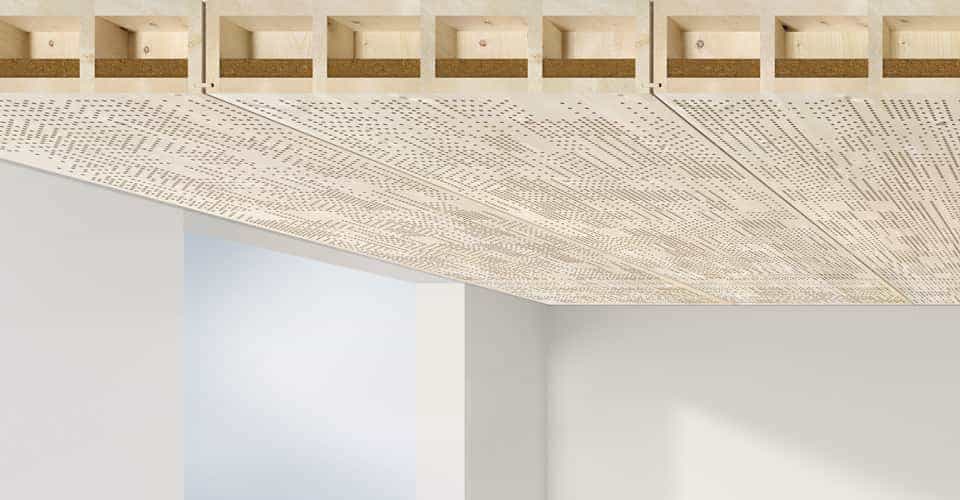

Akustik Typ 6 - dyn. Design

Intensität: 256

Die prognostizierten statistischen Schallabsorptionsgrade der Akustikelemente mit dynamischem Design basieren auf den Messwerten der Akustiktypen 1 bis 9.1.



Schallabsorptionswerte:

α125  α250  α500  α1000  α2000  α4000
0.35 0.52 0.67 0.61 0.41 0.55

Akustik Typ 6.1 - dyn. Design

Intensität: 352

Die prognostizierten statistischen Schallabsorptionsgrade der Akustikelemente mit dynamischem Design basieren auf den Messwerten der Akustiktypen 1 bis 9.1.



Schallabsorptionswerte:

α125  α250  α500  α1000  α2000  α4000
0.35 0.50 0.66 0.59 0.38 0.54

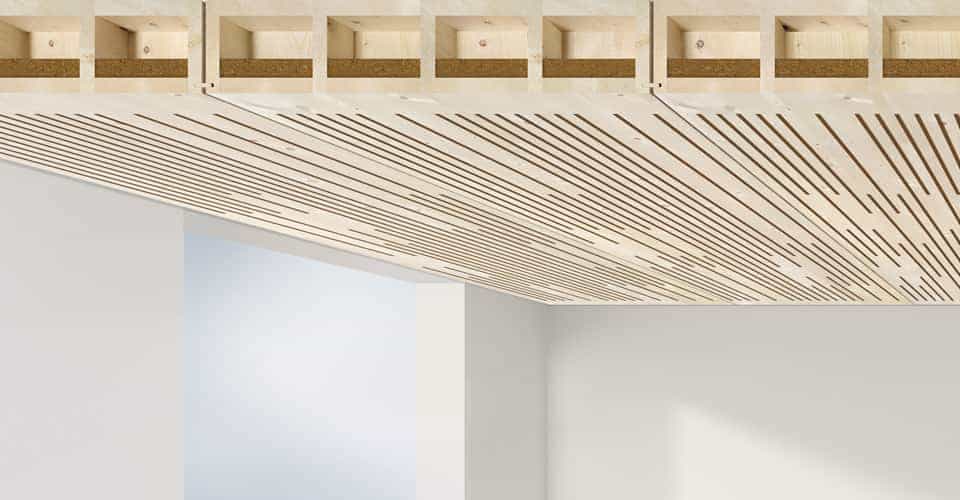

Akustik Typ 8 - dyn. Design

Intensität: 384

Die prognostizierten statistischen Schallabsorptionsgrade der Akustikelemente mit dynamischem Design basieren auf den Messwerten der Akustiktypen 1 bis 9.1.



Schallabsorptionswerte:

α125  α250  α500  α1000  α2000  α4000
0.32 0.41 0.45 0.45 0.44 0.33

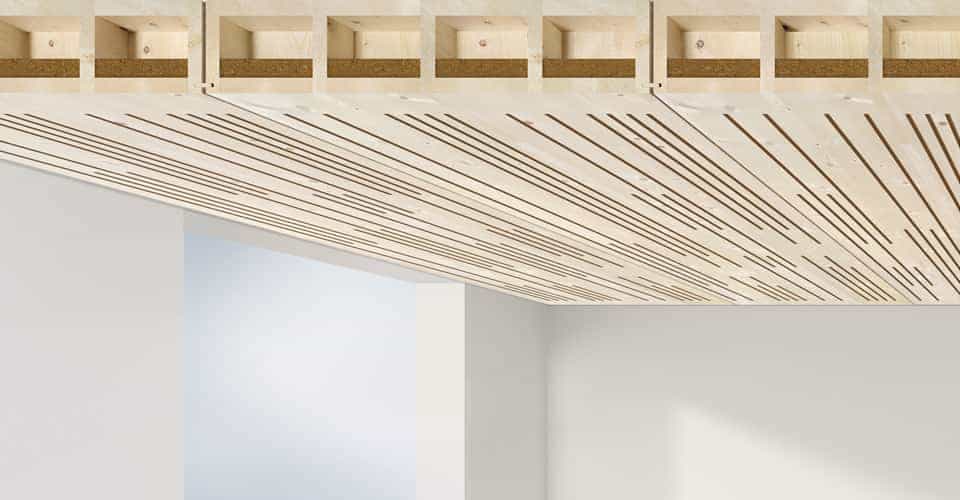

Akustik Typ 8.1 - dyn. Design

Intensität: 384

Die prognostizierten statistischen Schallabsorptionsgrade der Akustikelemente mit dynamischem Design basieren auf den Messwerten der Akustiktypen 1 bis 9.1.



Schallabsorptionswerte:

α125  α250  α500  α1000  α2000  α4000
0.32 0.40 0.43 0.42 0.41 0.31

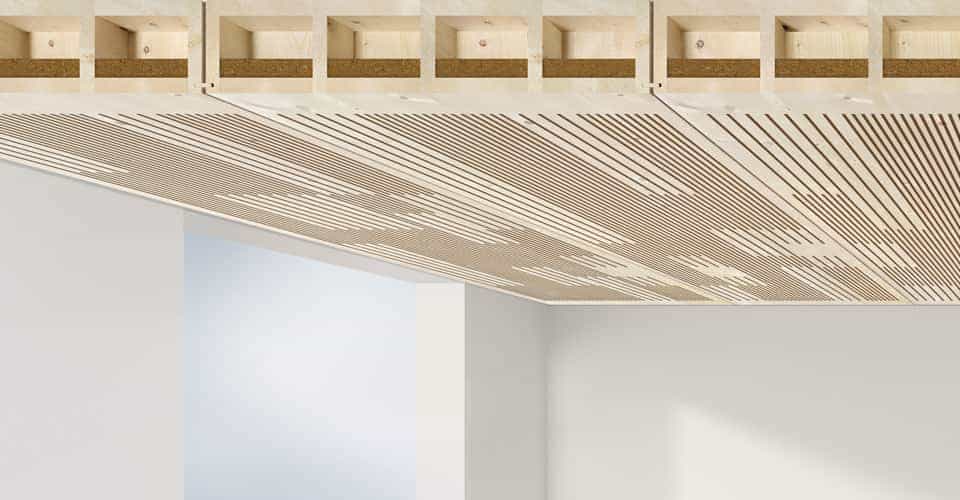

Akustik Typ 9 - dyn. Design

Intensität: 384

Die prognostizierten statistischen Schallabsorptionsgrade der Akustikelemente mit dynamischem Design basieren auf den Messwerten der Akustiktypen 1 bis 9.1.



Schallabsorptionswerte:

α125  α250  α500  α1000  α2000  α4000
0.37 0.47 0.55 0.57 0.44 0.35

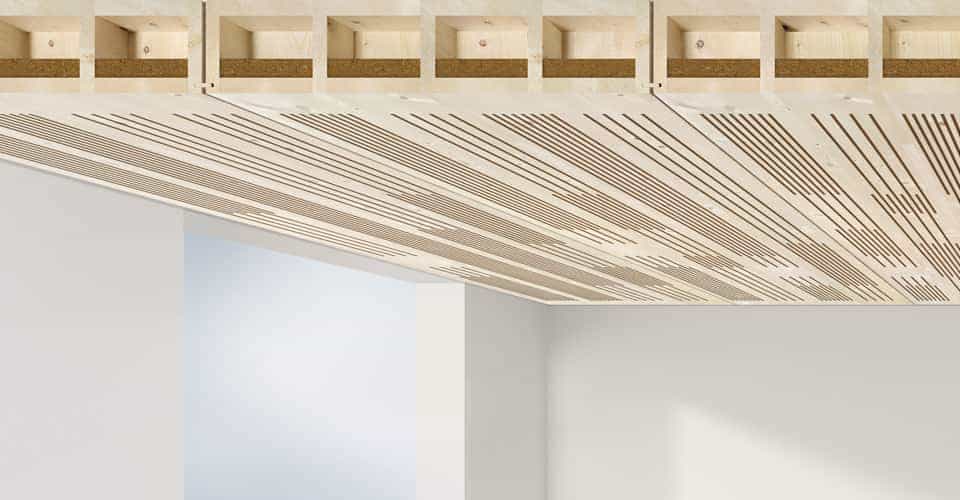

Akustik Typ 9.1 - dyn. Design

Intensität: 384

Die prognostizierten statistischen Schallabsorptionsgrade der Akustikelemente mit dynamischem Design basieren auf den Messwerten der Akustiktypen 1 bis 9.1.



Schallabsorptionswerte:

α125  α250  α500  α1000  α2000  α4000
0.37 0.45 0.53 0.55 0.43 0.35
