Valeurs de l'Isolation phonique

Valeurs de l'Isolation phonique pour des planchers et toitures testés

Ce mesures ont été réalisées dans le laboratoire d'acoustique du bâtiment de l'institut allemand «ift» de Rosenheim (DE).

Plafonds dans la rénovation

Structures des plafonds

Structures de terrasses

Structures des plafonds silence 12

Constructions de sol sec

Structures des toitures

Plafonds dans la rénovation

panneau aggloméré 28 mm
Isover EP2, 30 mm, s‘ ≤ 15 MN/m3
caisson madrier LIGNATUR (LKE 200)

Rw,P = 49 dB, C100-3150 = -3 dB, C50-3150 = -4 dB
Ln,w,P = 67 dB, CI,100-2500 = 0 dB, CI,50-2500 = 1 dB

4164 Messprotokoll Schallschutz

4164 Schallschutz

panneau aggloméré 28 mm
Isover EP2, 30 mm, s‘ ≤ 15 MN/m3
caisson madrier LIGNATUR (LKE 200)

Rw,P = 49 dB, C100-3150 = -3 dB, C50-3150 = -4 dB
Ln,w,P = 67 dB, CI,100-2500 = 0 dB, CI,50-2500 = 1 dB

4158 Messprotokoll Schallschutz

4148 Schallschutz

élément de chape Fermacell 25 mm
Gutex Thermofloor, 20 mm, s‘ ≤ 30 MN/m3
nid d‘abeille Fermacell 30 mm
caisson madrier LIGNATUR (LKE 200)

Rw,P = 61 dB, C100-3150 = -3 dB, C50-3150 = -7 dB
Ln,w,P = 59 dB, CI,100-3150 = 0 dB, CI,50-2500 = 1 dB

4168 Messprotokoll Schallschutz

4168 Schallschutz

élément de chape Fermacell 25 mm
Gutex Thermofloor, 20 mm, s‘ ≤ 30 MN/m3
nid d‘abeille Fermacell 30 mm
caisson madrier LIGNATUR (LKE 200)

Rw,P = 61 dB, C100-3150 = -3 dB, C50-3150 = -7 dB
Ln,w,P = 59 dB, CI,100-2500 = 0 dB, CI,50-2500 = 1 dB

4166 Messprotokoll Schallschutz

4166 Schallschutz

panneau aggloméré 28 mm
Isover EP2, 30 mm, s‘ ≤ 15MN/m3
caisson madrier LIGNATUR (LKE 200) silence12 avec remplissage 75 kg/m²

Rw,P = 63 dB, C100-3150 = -2 dB, C50-3150 = -5 dB
Ln,w,P = 53 dB, CI,100-2500 = 1 dB, CI,50-2500 = 2 dB

4152 Messprotokoll Schallschutz

4152 Schallschutz

panneau aggloméré 28 mm
Isover EP2, 30 mm, s‘ ≤ 15MN/m3
caisson madrier LIGNATUR (LKE 200) silence12 avec remplissage 75 kg/m²

Rw,P = 63 dB, C100-3150 = -2 dB, C50-3150 = -5 dB
Ln,w,P = 53 dB, CI,100-2500 = 1 dB, CI,50-2500 = 2 dB

4153 Messprotokoll Schallschutz

4153 Schallschutz

élément de chape Fermacell 25 mm
Gutex Thermofloor, 20 mm, s‘ ≤ 30 MN/m3
nid d‘abeille Fermacell 30 mm
caisson madrier LIGNATUR (LKE 200) silence12 avec remplissage 75 kg/m²

Rw,P = 70 dB, C100-3150 = -4 dB, C50-3150 = -9 dB
Ln,w,P = 49 dB, CI,100-2500 = 0 dB, CI,50-2500 = 4 dB

4154 Messprotokoll Schallschutz

4154 Schallschutz

chape en béton 50 mm
Isover EP1, 40 mm, s‘ ≤ 7 MN/m3
caisson madrier LIGNATUR (LKE 200) silence12 avec remplissage 75 kg/m²

Rw,P = 72 dB, C100-3150 = -2 dB, C50-3150 = -9 dB
Ln,w,P = 52 dB, CI,100-2500 = -7 dB, CI,50-2500 = -5 dB

4151 Messprotokoll Schallschutz

4151 Schallschutz

Structures des plafonds

chape en béton 50 mm
Isover EP1, 40 mm, s‘ ≤ 7 MN/m3
caisson multiple LIGNATUR (LFE 200)

Rw,P = 61 dB, C100-3150 = -1 dB, C50-3150 = -4 dB
Ln,w,P = 62 dB, CI,100-2500 = -3 dB, CI,50-2500 = -1 dB

4309 Messprotokoll Schallschutz

LFE Decke Schallschutz

chape en béton 50 mm
Isover EP1, 40 mm s‘ ≤ 7 MN/m3
granules calcaires 60 mm
caisson multiple LIGNATUR (LFE 200)

Rw,P = 71 dB, C100-3150 = -2 dB, C50-3150 = -8 dB
Ln,w,P = 46 dB, CI,100-2500 = -2 dB, CI,50-2500 = 4 dB

4169 Messprotokoll Schallschutz

4169 Schallschutz

chape en béton 50 mm
Isover EP1, 40 mm, s‘ ≤ 7 MN/m3
caisson multiple LIGNATUR (LFE 200) avec remplissage 50 kg/m²

Rw,P = 71 dB, C100-3150 = -2 dB, C50-3150 = -6 dB
Ln,w,P = 52 dB, CI,100-2500 = -6 dB, CI,50-2500 = -1 dB

4311 Messprotokoll Schallschutz

4311 Schallschutz

Knauf GIFAfloor 100 mm, FHB 32 mm
chape en béton 50 mm
Isover EP1, 40 mm, s‘ ≤ 7 MN/m3
caisson multiple LIGNATUR (LFE 200) avec remplissage 50 kg/m²

Rw,P = 74 dB, C100-3150 = -4 dB, C50-3150 = -8 dB
Ln,w,P = 43 dB, CI,100-2500 = 1 dB, CI,50-2500 = 9 dB

4329 Messprotokoll Schallschutz

4329 Schallschutz

chape en béton 50 mm
Isover EP1, 40 mm, s‘ ≤ 7 MN/m3
granules calcaires 30 mm
caisson multiple LIGNATUR (LFE 200) avec remplissage 50 kg/m²

Rw,P = 76 dB, C100-3150 = -4 dB, C50-3150 = -13 dB
Ln,w,P = 42 dB, CI,100-2500 = 1 dB, CI,50-2500 = 8 dB

4317 Messprotokoll Schallschutz

4317 Schallschutz

chape en béton 50 mm
Isover EP1, 40 mm, s‘ ≤ 7 MN/m3
dalles en béton 50 mm
caisson multiple LIGNATUR (LFE 240) avec remplissage 50 kg/m²

Rw,P = 78 dB, C100-3150 = -3 dB, C50-3150 = -11 dB
Ln,w,P = 40 dB, CI,100-2500 = 1 dB, CI,50-2500 = 6 dB

4294 Messprotokoll Schallschutz

4294 Schallschutz

Structures de terrasses

dalles en béton 40 mm, granules calcaires 30 mm, feutre de protection
lé de bitume élastomère autocollant à froid alwitra 2 mm
mousse dure en PUR/PIR 200 mm
pare-vapeur
caisson multiple LIGNATUR (LFE 240) avec remplissage 50 kg/m²

Rw,P = 65 dB, C100-3150 = -2 dB, C50-3150 = -3 dB
Ln,w,P = 49 dB, CI,100-2500 = -2 dB, CI,50-2500 = 5 dB

4293 Messprotokoll Schallschutz

4293 Schallschutz

caillebotis en bois sur élastomère 82 mm
dalles en béton 40 mm, joint avec du gravier
lé de bitume élastomère autocollant à froid alwitra 2 mm
panneaux isolants EPS 200 mm
pare-vapeur
caisson multiple LIGNATUR (LFE 240) avec remplissage 50 kg/m²

Rw,P = 60 dB, C100-3150 = -1 dB, C50-3150 = -2 dB
Ln,w,P = 37 dB, CI,100-2500 = -2 dB, CI,50-2500 = 10 dB

4292 Messprotokoll Schallschutz

4292 Schallschutz

dalles en béton 400x400 sur plots de support pour dalles 86 mm
lé de bitume élastomère autocollant à froid alwitra 2 mm
panneaux isolants EPS 200 mm
pare-vapeur
caisson multiple LIGNATUR (LFE 240) avec remplissage 50 kg/m²

Rw,P = 50 dB, C100-3150 = -2 dB, C50-3150 = -7 dB
Ln,w,P = 46 dB, CI,100-2500 = -4 dB, CI,50-2500 = 2 dB

4303 Messprotokoll Schallschutz

4303 Schallschutz

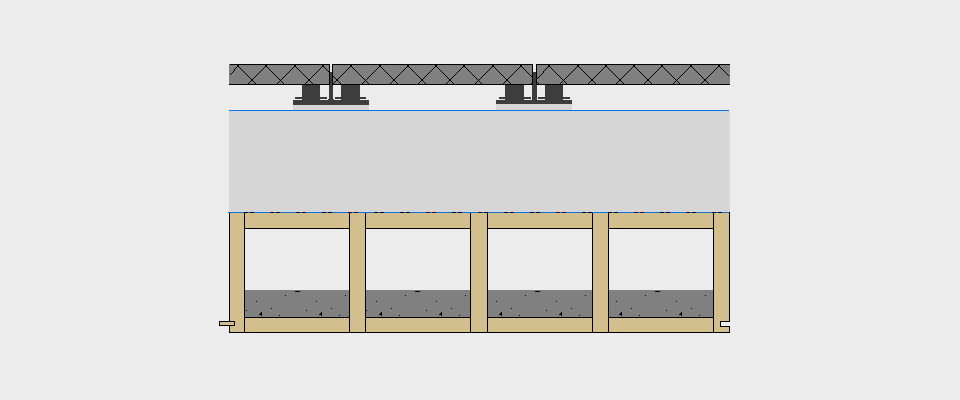

dalles en béton 400x400 sur plots de support pour dalles 86 mm
lé de bitume élastomère autocollant à froid alwitra 2 mm
panneaux isolants EPS 200 mm
pare-vapeur
caisson multiple LIGNATUR (LFE 240) avec remplissage 50 kg/m²

Rw,P = 50 dB, C100-3150 = -2 dB, C50-3150 = -7 dB
Ln,w,P = 46 dB, CI,100-2500 = -4 dB, CI,50-2500 = 2 dB

4303 Schallschutz

L‘effet des amortisseurs de vibrations:

Plancher silencieux, masse posée sur ressort (amortisseur phonique de graves).

Plancher animé par le passage, les amortisseurs phoniques de graves et les masses inertes sur les ressorts réduisent le rayonnement à 50Hz, de la 2ème et 3ème fréquence propre.

Structures des plafonds silence 12

chape en béton 50 mm
Isover EP1, 40 mm, s‘ ≤ 7 MN/m3
granules calcaires 100 mm
caisson multiple LIGNATUR (LFE 240) silence12 avec acoustique

Rw,P = 71 dB, C100-3150 = -2 dB, C50-3150 = -10 dB
Ln,w,P = 41 dB, CI,100-2500 = 0 dB, CI,50-2500 = 2 dB

4130 Messprotokoll Schallschutz

Schallschutz Schalldämmwerte

chape en béton 50 mm
Isover EP1, 40 mm, s‘ ≤ 7 MN/m3
granules calcaires 100 mm
caisson multiple LIGNATUR (LFE 240) silence12

Rw,P = 72 dB, C100-3150 = -1 dB, C50-3150 = -8 dB
Ln,w,P = 44 dB, CI,100-2500 = -2 dB, CI,50-2500 = -1 dB

4133 Messprotokoll Schallschutz

4133 Schallschutz

chape en béton 50 mm
Isover EP1, 40 mm, s‘ ≤ 7 MN/m3
granules calcaires 80 mm
caisson multiple LIGNATUR (LFE 240) silence12
faux-plancher GKB 12.5 mm sur lattage 25 mm

Rw,P = 76 dB, C100-3150 = -3 dB, C50-3150 = -12 dB
Ln,w,P = 43 dB, CI,100-2500 = 1 dB, CI,50-2500 = 2 dB

4139 Messprotokoll Schallschutz

4139 Schallschutz

chape en béton 50 mm
Isover EP1, 40 mm, s‘ ≤ 7 MN/m3
granules calcaires 80 mm
caisson multiple LIGNATUR (LFE 240) silence12
faux-plancher 2 x GKF 15 mm sur suspension directe avec caoutchouc de protection 170 mm

Rw,P = 82 dB, C100-3150 = -2 dB, C50-3150 = -16 dB
Ln,w,P = 25 dB, CI,100-2500 = 1 dB, CI,50-2500 = 14 dB

4135 Messprotokoll Schallschutz

4135 Schallschutz

chape en béton 50 mm
Isover EP1, 40 mm, s‘ ≤ 7 MN/m3
granules calcaires 60 mm
caisson multiple LIGNATUR (LFE 240) silence12 avec acoustique

Rw,P = 71 dB, C100-3150 = -1 dB, C50-3150 = -10 dB
Ln,w,P = 43 dB, CI,100-2500 = 0 dB, CI,50-2500 = 2 dB

4146 Messprotokoll Schallschutz

4146 Schallschutz

chape en béton 50 mm
Isover EP1, 40 mm, s‘ ≤ 7 MN/m3
granules calcaires 100 mm
caisson multiple LIGNATUR (LFE 240) silence12 avec acoustique

Rw,P = 71 dB, C100-3150 = -2 dB, C50-3150 = -10 dB
Ln,w,P = 41 dB, CI,100-2500 = 0 dB, CI,50-2500 = 2 dB

4147 Messprotokoll Schallschutz

4147 Schallschutz

Constructions de sol sec

Knauf GIFAfloor FHB 32 mm
Isover EP2, 30 mm, s‘ ≤ 15 MN/m3
granules calcaires 30 mm
caisson multiple LIGNATUR (LFE 200) avec remplissage 50 kg/m²

Rw,P = 70 dB, C100-3150 = -4 dB, C50-3150 = -10 dB
Ln,w,P = 49 dB, CI,100-2500 = 0 dB, CI,50-2500 = 8 dB

4334 Messprotokoll Schallschutz

4334 Schallschutz

Knauf GIFAfloor  FHB 32 mm + 18 mm
Knauf TPT03, 30 mm, s‘ ≤ 9 MN/m3
granules calcaires 30 mm
caisson multiple LIGNATUR (LFE 200) silence12 avec remplissage 50 kg/m²

Rw,P = 73 dB, C100-3150 = -4 dB, C50-3150 = -11 dB
Ln,w,P = 47 dB, CI,100-2500 = -1 dB, CI,50-2500 = 10 dB

4336 Messprotokoll Schallschutz

4336 Schallschutz

Knauf GIFAfloor 28 mm
Landolt TS Silent 3 mm
dalles en béton 60 mm
Isover EP2, 30 mm, s‘ ≤ 15 MN/m3
caisson multiple LIGNATUR (LFE 200) silence12 avec remplissage 50 kg/m²

Rw,P = 72 dB, C100-3150 = -2 dB, C50-3150 = -7 dB
Ln,w,P = 47 dB, CI,100-2500 = -2 dB, CI,50-2500 = 2 dB

4225 Messprotokoll Schallschutz

4225 Schallschutz

Knauf GIFAfloor Klima 38 mm
Landolt TS Silent 3 mm
dalles en béton 60 mm
Isover EP2, 30 mm, s‘ ≤ 15 MN/m3, au bord Thermofloor
caisson multiple LIGNATUR (LFE 200) silence12 avec remplissage 50 kg/m²

Rw,P = 72 dB, C100-3150 = -3 dB, C50-3150 = -7 dB
Ln,w,P = 46 dB, CI,100-2500 = -1 dB, CI,50-2500 = 3 dB

4228 Messprotokoll Schallschutz

4228 Schallschutz

Structures des toitures

étanchéité au bitume 8 mm
mousse dure en PUR/PIR 140 mm
pare-vapeur
caisson multiple LIGNATUR (LFE 200)

Rw,P = 40 dB, C100-3150 = -2 dB, C50-3150 = -2 dB

4102 Messprotokoll Schallschutz

4102 Schallschutz

étanchéité au bitume 8 mm
fibre minérale Flumroc PRIMA 200 mm
pare-vapeur
caisson multiple LIGNATUR (LFE 200)

Rw,P = 50 dB, C100-3150 = -1 dB, C50-3150 = -2 dB

4107 Messprotokoll Schallschutz

4107 Schallschutz

étanchéité au bitume 8 mm
panneaux isolants EPS 120 mm
pare-vapeur Bauder TEC KSD FBS 3 mm
caisson multiple LIGNATUR (LFE 200) avec acoustique

Rw,P = 43 dB, C100-3150 = -2 dB, C50-3150 = -5 dB

4354 Messprotokoll Schallschutz

4354 Schallschutz

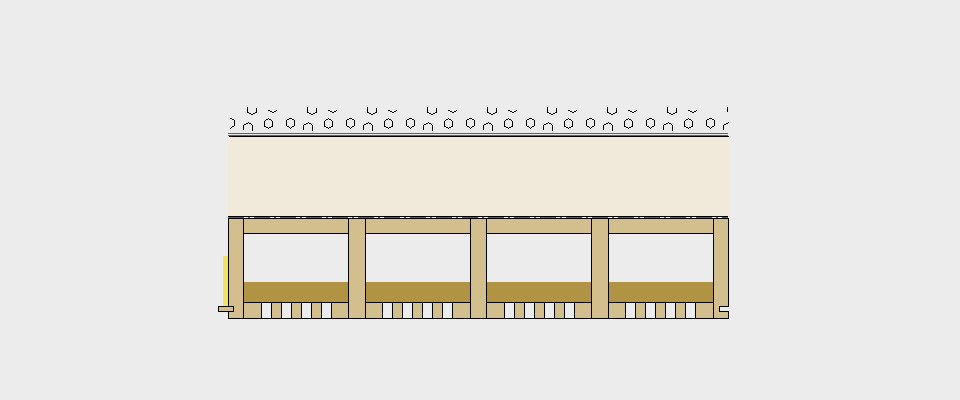

gravier rond 50 mm
étanchéité au bitume 8 mm
Bauder ECO F panneaux isolants 160 mm
pare-vapeur Bauder TEC KSD FBS 3 mmm
caisson multiple LIGNATUR (LFE 200) avec acoustique

Rw,P = 55 dB, C100-3150 = -1 dB, C50-3150 = -5 dB

4351 Messprotokoll Schallschutz

4351 Schallschutz

gravier rond 50 mm
lé de bitume élastomère autocollant à froid alwitra 2 mm
panneaux isolants EPS 200 mm
pare-vapeur
caisson multiple LIGNATUR (LFE 200) avec remplissage 50 kg/m2

Rw,P = 64 dB, C100-3150 = -2 dB, C50-3150 = -4 dB

4295 Messprotokoll Schallschutz

4295 Schallschutz

tuiles, lame d’air ventilée, lé de sous-couverture à diffusion ouverte
fibres de bois 80 mm
caisson multiple LIGNATUR (LFE 200) insonorisé

valeur prévisionelle Rw = 44 dB

LFE Dach Schallschutz
