Sollwert der Nachhallzeit

Die Nachhallzeit T(s) ist die Zeitspanne, während der der Schalldruckpegel in einem Raum nach Beenden der Schallfeldanregung um 60dB abfällt.

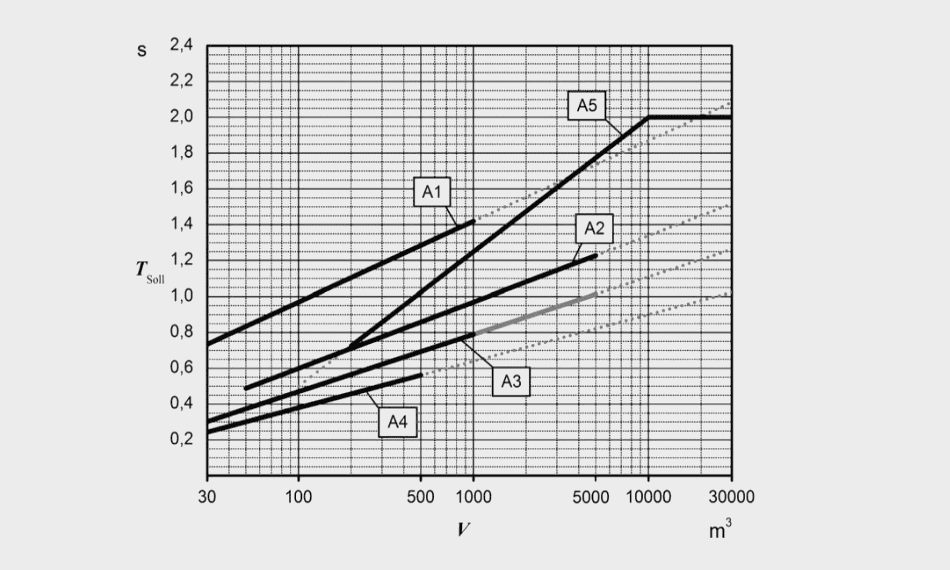

Der anzustrebende Sollwert der Nachhallzeit (TSoll) bei mittleren Fequenzen ist in Abhängigkeit von der Nutzungsart und dem effektiven Raumvolumen V nebenstehendem Bild zu entnehmen.

A1 Nutzungsart: Musik
A2 Nutzungsart: Sprache/Vortrag
A3 Nutzungsart: Unterricht/Kommunikation
A4 Nutzungsart: Unterricht/Kommunikation inklusiv
A5 Nutzungsart: Sport

T = 0.163 ⋅ V / A
T (s) = Nachhallzeit
V (m3) = gesamtes Raumvolumen
A (m2) = äquivalente Schallabsorptionsfläche

Die äquivalente Schallabsorptionsfläche A (m2) entspricht der Summe der Teilflächen Si (m2) multipliziert mit deren bekannten Schallabsorptionsgraden αi (-) plus der Schallabsorption der Gegenstände bzw. der Personen innerhalb des Raumes.

Verteilung von Schallabsorptionsflächen

Die LIGNATUR-Elemente mit Bohrungen oder Schlitzen und hinterlegten Schallabsorptionsplatten können Sie als Akustikelemente einsetzen. Entnehmen Sie den folgenden Diagrammen die mit LIGNATUR-Akustikelementen erreichbaren statistischen Schallabsorptionsgrade, gemessen gemäss DIN EN ISO 354.

Die absorbierenden Flächen sind gleichmässig auf die Raumoberfläche zu verteilen. Zweckmässig sind die in den nebenstehenden Bildern gezeigten Anordnungen.

Gerne überprüfen wir für Ihre geplanten Räume die Erreichung der geforderten Hörsamkeit nach DIN 18041 bei Verwendung unserer LIGNATUR-Akustikelemente.
