Statica solaio
Progettate il solaio per una scuola, un ufficio, una casa mono o plurifamiliare, oppure un tetto accessibile?
Per ogni applicazione è possibile selezionare la luce desiderata nel menu a discesa. Lo spessore necessario degli elementi di superficie LIGNATUR è mostrato graficamente. Le stratigrafie solai raffigurate sono raccomandazioni, in linea con l’applicazione.
Avete altre domande? Vi consigliamo volentieri.

Sistema statico – trave a una campata
Le verifiche nello stato limite ultimo, nello stato limite di esercizio, e alla vibrazione sono soddisfatte per tutti i sistemi di solaio visualizzati.
- Peso proprio elemento incl. riempimento g
- Sovraccarico struttura del pavimento gA
- Carico permanente gk = g + gA
- Carico variabile qk
- Freccia istantanea winst (gK + qK)









Galleria
Elemento scatolare LIGNATUR (LKE)
Luce LIGNATUR
Carico di esercizio qk: 280 kg/m2
Sovraccarico struttura del pavimento gA: 0 kg/m2
Freccia ammissibile winst = l/600
Carico di esercizio qk: 280 kg/m2
Sovraccarico struttura del pavimento gA: 0 kg/m2
Freccia ammissibile winst = l/600
Carico di esercizio qk: 280 kg/m2
Sovraccarico struttura del pavimento gA: 0 kg/m2
Freccia ammissibile winst = l/600
Carico di esercizio qk: 280 kg/m2
Sovraccarico struttura del pavimento gA: 0 kg/m2
Freccia ammissibile winst = l/600
Carico di esercizio qk: 280 kg/m2
Sovraccarico struttura del pavimento gA: 0 kg/m2
Freccia ammissibile winst = l/600
Carico di esercizio qk: 280 kg/m2
Sovraccarico struttura del pavimento gA: 0 kg/m2
Freccia ammissibile winst = l/600
Carico di esercizio qk: 280 kg/m2
Sovraccarico struttura del pavimento gA: 0 kg/m2
Freccia ammissibile winst = l/600
Carico di esercizio qk: 280 kg/m2
Sovraccarico struttura del pavimento gA: 0 kg/m2
Freccia ammissibile winst = l/600

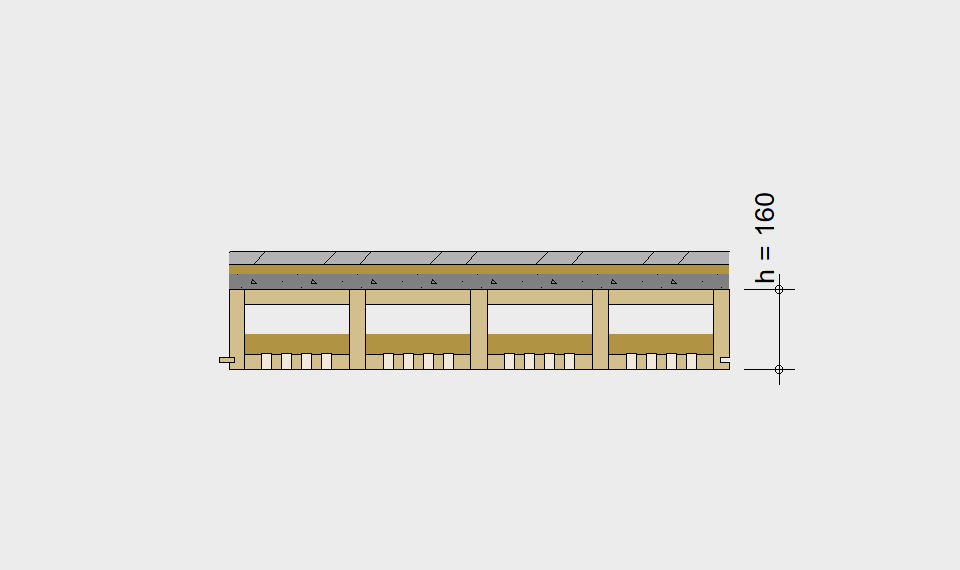

Casa unifamiliare
Elemento sottofondo Fermacell 25mm
Isolamento anticalpestio in fibra di legno 20mm
Nido d‘ape Fermacell 30 mm
Elemento di superficie LIGNATUR (LFE) con perforazione acustica
Luce LIGNATUR
Carico di esercizio qk: 280 kg/m2
Sovraccarico struttura del pavimento gA: 0 kg/m2
Freccia ammissibile winst = l/600
Nutzlast qk: 280 kg/m2
Auflast Bodenaufbau gA: 100 kg/m2
zulässige Durchbiegung winst = l/600
Carico di esercizio qk: 280 kg/m2
Sovraccarico struttura del pavimento gA: 0 kg/m2
Freccia ammissibile winst = l/600
Carico di esercizio qk: 280 kg/m2
Sovraccarico struttura del pavimento gA: 0 kg/m2
Freccia ammissibile winst = l/600
Carico di esercizio qk: 280 kg/m2
Sovraccarico struttura del pavimento gA: 0 kg/m2
Freccia ammissibile winst = l/600
Carico di esercizio qk: 280 kg/m2
Sovraccarico struttura del pavimento gA: 0 kg/m2
Freccia ammissibile winst = l/600
Carico di esercizio qk: 280 kg/m2
Sovraccarico struttura del pavimento gA: 0 kg/m2
Freccia ammissibile winst = l/600
Carico di esercizio qk: 280 kg/m2
Sovraccarico struttura del pavimento gA: 0 kg/m2
Freccia ammissibile winst = l/600
Carico di esercizio qk: 280 kg/m2
Sovraccarico struttura del pavimento gA: 0 kg/m2
Freccia ammissibile winst = l/600
Carico di esercizio qk: 280 kg/m2
Sovraccarico struttura del pavimento gA: 0 kg/m2
Freccia ammissibile winst = l/600








Casa plurifamiliare
Sottofondo in cemento 60 mm
Isolamento anticalpestio in fibra minerale 40 mm
Pietrisco con legante elastico 100 mm
Elemento di superficie LIGNATUR (LFE) silence12
Luce LIGNATUR
Carico di esercizio qk: 280 kg/m2
Sovraccarico struttura del pavimento gA: 290 kg/m2
Freccia ammissibile winst = l/475
Carico di esercizio qk: 280 kg/m2
Sovraccarico struttura del pavimento gA: 290 kg/m2
Freccia ammissibile winst = l/475
Carico di esercizio qk: 280 kg/m2
Sovraccarico struttura del pavimento gA: 290 kg/m2
Freccia ammissibile winst = l/475
Carico di esercizio qk: 280 kg/m2
Sovraccarico struttura del pavimento gA: 290 kg/m2
Freccia ammissibile winst = l/475
Carico di esercizio qk: 280 kg/m2
Sovraccarico struttura del pavimento gA: 290 kg/m2
Freccia ammissibile winst = l/475
Carico di esercizio qk: 280 kg/m2
Sovraccarico struttura del pavimento gA: 290 kg/m2
Freccia ammissibile winst = l/475
Carico di esercizio qk: 280 kg/m2
Sovraccarico struttura del pavimento gA: 290 kg/m2
Freccia ammissibile winst = l/475
Carico di esercizio qk: 280 kg/m2
Sovraccarico struttura del pavimento gA: 290 kg/m2
Freccia ammissibile winst = l/475

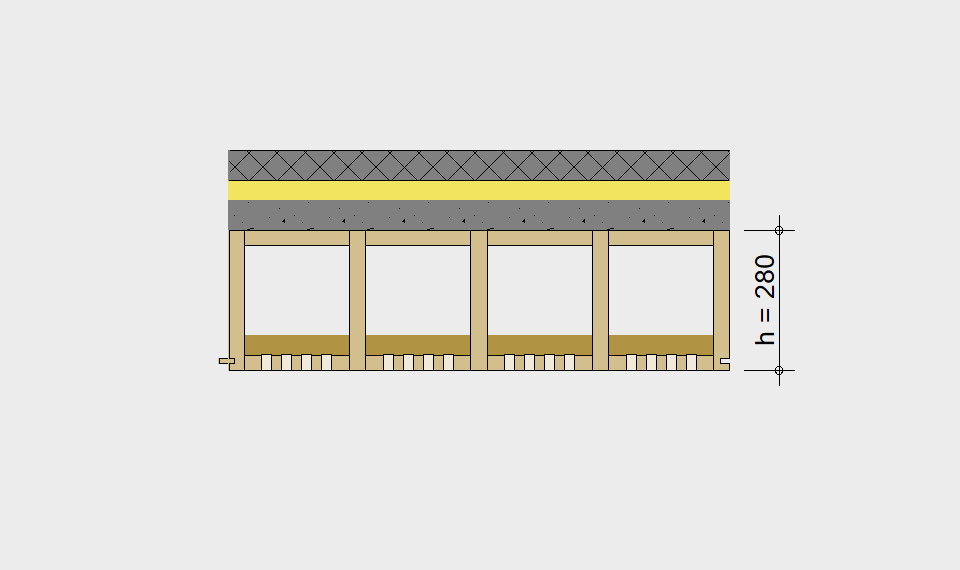

Edificio scolastico / asilo nido
Sottofondo in cemento 60 mm
Isolamento anticalpestio in fibra minerale 40 mm
Pietrisco con legante elastico 60 mm
Elemento di superficie LIGNATUR (LFE) con perforazione acustica
Luce LIGNATUR
Carico di esercizio qk: 380 kg/m2
Sovraccarico struttura del pavimento gA: 230 kg/m2
Freccia ammissibile winst = l/475
Carico di esercizio qk: 380 kg/m2
Sovraccarico struttura del pavimento gA: 230 kg/m2
Freccia ammissibile winst = l/475
Carico di esercizio qk: 380 kg/m2
Sovraccarico struttura del pavimento gA: 230 kg/m2
Freccia ammissibile winst = l/475
Carico di esercizio qk: 380 kg/m2
Sovraccarico struttura del pavimento gA: 230 kg/m2
Freccia ammissibile winst = l/475
Carico di esercizio qk: 380 kg/m2
Sovraccarico struttura del pavimento gA: 230 kg/m2
Freccia ammissibile winst = l/475
Carico di esercizio qk: 380 kg/m2
Sovraccarico struttura del pavimento gA: 230 kg/m2
Freccia ammissibile winst = l/475
Carico di esercizio qk: 380 kg/m2
Sovraccarico struttura del pavimento gA: 230 kg/m2
Freccia ammissibile winst = l/475
Carico di esercizio qk: 380 kg/m2
Sovraccarico struttura del pavimento gA: 230 kg/m2
Freccia ammissibile winst = l/475








Edificio amministrativo
Knauf GIFAfloor 100 mm, FHB 32 mm
Sottofondo in cemento 50 mm
Isolamento anticalpestio in fibra minerale 40 mm
Elemento di superficie LIGNATUR (LFE) con riempimento 50 kg/m2
Luce LIGNATUR
Carico di esercizio qk: 380 kg/m2
Sovraccarico struttura del pavimento gA: 170 kg/m2
Freccia ammissibile winst = l/475
Carico di esercizio qk: 380 kg/m2
Sovraccarico struttura del pavimento gA: 170 kg/m2
Freccia ammissibile winst = l/475
Carico di esercizio qk: 380 kg/m2
Sovraccarico struttura del pavimento gA: 170 kg/m2
Freccia ammissibile winst = l/475
Carico di esercizio qk: 380 kg/m2
Sovraccarico struttura del pavimento gA: 170 kg/m2
Freccia ammissibile winst = l/475
Carico di esercizio qk: 380 kg/m2
Sovraccarico struttura del pavimento gA: 170 kg/m2
Freccia ammissibile winst = l/475
Carico di esercizio qk: 380 kg/m2
Sovraccarico struttura del pavimento gA: 170 kg/m2
Freccia ammissibile winst = l/475
Carico di esercizio qk: 380 kg/m2
Sovraccarico struttura del pavimento gA: 170 kg/m2
Freccia ammissibile winst = l/475
Carico di esercizio qk: 380 kg/m2
Sovraccarico struttura del pavimento gA: 170 kg/m2
Freccia ammissibile winst = l/475








Tetto accessibile
Piastre in calcestruzzo
Pietrisco
Telo di tenuta in bitume polimero
Isolamento termico
Barriera al vapore
Elemento di superficie LIGNATUR (LFE) con riempimento 50 kg/m²
Luce LIGNATUR
Carico di esercizio qk: 400 kg/m2
Sovraccarico struttura del tetto gA: 130 kg/m2
Freccia ammissibile winst = l/500
Carico di esercizio qk: 400 kg/m2
Sovraccarico struttura del tetto gA: 130 kg/m2
Freccia ammissibile winst = l/500
Carico di esercizio qk: 400 kg/m2
Sovraccarico struttura del tetto gA: 130 kg/m2
Freccia ammissibile winst = l/500
Carico di esercizio qk: 400 kg/m2
Sovraccarico struttura del tetto gA: 130 kg/m2
Freccia ammissibile winst = l/500
Carico di esercizio qk: 400 kg/m2
Sovraccarico struttura del tetto gA: 130 kg/m2
Freccia ammissibile winst = l/500
Carico di esercizio qk: 400 kg/m2
Sovraccarico struttura del tetto gA: 130 kg/m2
Freccia ammissibile winst = l/500
Carico di esercizio qk: 400 kg/m2
Sovraccarico struttura del tetto gA: 130 kg/m2
Freccia ammissibile winst = l/500
Carico di esercizio qk: 400 kg/m2
Sovraccarico struttura del tetto gA: 130 kg/m2
Freccia ammissibile winst = l/500
Statica tetto
Progettate un tetto per una palestra o una piscina?
Per il tetto è possibile selezionare la luce desiderata nel menu a discesa. Lo spessore necessario per gli elementi di superficie LIGNATUR è mostrato graficamente.
Avete altre domande? Vi consigliamo volentieri.

Sistema statico – trave a una campata
Le verifiche nello stato limite ultimo e nello stato limite di esercizio sono soddisfatte per tutti i sistemi di tetto visualizzati.
- Peso proprio elemento g
- Sovraccarico struttura del tetto gA
- Carico permanente gk = g + gA
- Carico neve sK
- Coefficiente di forma del tetto μ = 0.8
- Carico variabile qk = μ ∙ sK
- Freccia istantanea winst (gK + qK)

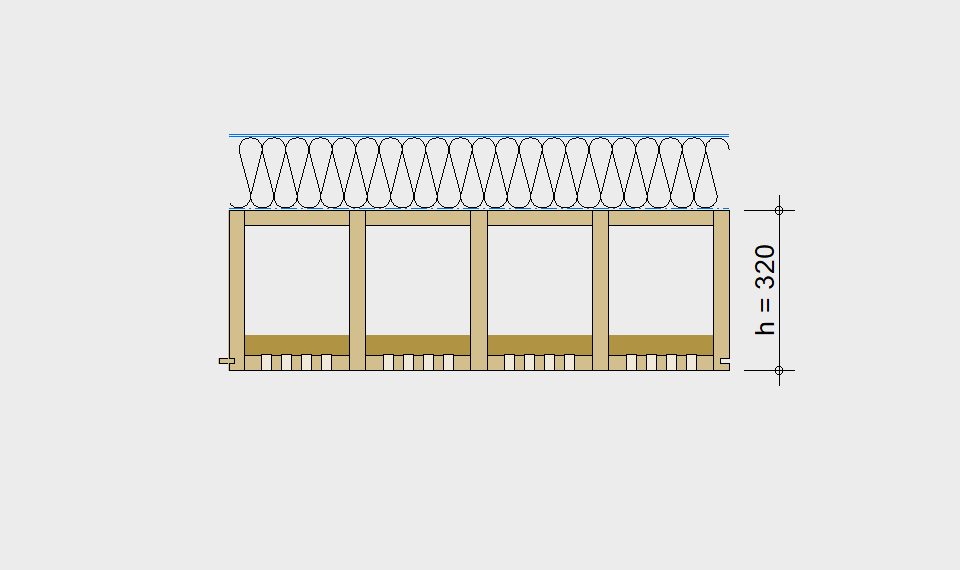

Tetto senza strato di usura sk = 100 kg/m2
Telo di tenuta in bitume polimero 2° strato
Telo di tenuta in bitume polimero 1° strato
Isolamento termico
Barriera al vapore
Elemento di superficie LIGNATUR (LFE) con perforazione acustica
Luce LIGNATUR
Carico di esercizio qk: 80 kg/m2
Sovraccarico struttura del tetto gA: 50 kg/m2
Freccia ammissibile winst = l/400
Carico di esercizio qk: 80 kg/m2
Sovraccarico struttura del tetto gA: 50 kg/m2
Freccia ammissibile winst = l/400
Carico di esercizio qk: 80 kg/m2
Sovraccarico struttura del tetto gA: 50 kg/m2
Freccia ammissibile winst = l/400
Carico di esercizio qk: 80 kg/m2
Sovraccarico struttura del tetto gA: 50 kg/m2
Freccia ammissibile winst = l/400
Carico di esercizio qk: 80 kg/m2
Sovraccarico struttura del tetto gA: 50 kg/m2
Freccia ammissibile winst = l/400
Carico di esercizio qk: 80 kg/m2
Sovraccarico struttura del tetto gA: 50 kg/m2
Freccia ammissibile winst = l/400
Carico di esercizio qk: 80 kg/m2
Sovraccarico struttura del tetto gA: 50 kg/m2
Freccia ammissibile winst = l/400
Carico di esercizio qk: 80 kg/m2
Sovraccarico struttura del tetto gA: 50 kg/m2
Freccia ammissibile winst = l/400
Carico di esercizio qk: 80 kg/m2
Sovraccarico struttura del tetto gA: 50 kg/m2
Freccia ammissibile winst = l/400
Carico di esercizio qk: 80 kg/m2
Sovraccarico struttura del tetto gA: 50 kg/m2
Freccia ammissibile winst = l/400

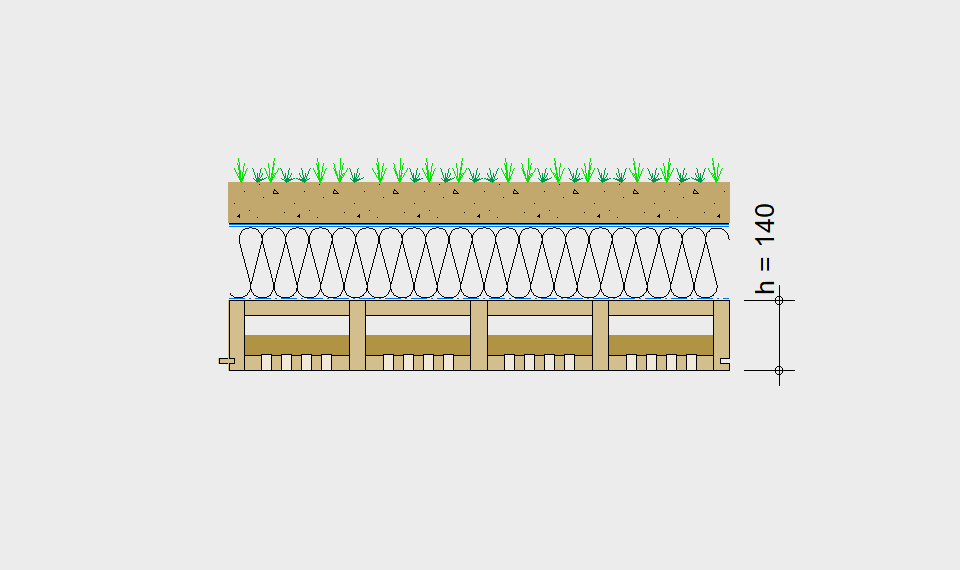

Tetto verde sk = 100 kg/m2
Strato di vegetazione
Drenaggio
Telo di tenuta in bitume polimero 2° strato
Telo di tenuta in bitume polimero 1° strato
Isolamento termico
Barriera al vapore
Elemento di superficie LIGNATUR (LFE) con perforazione acustica
Luce LIGNATUR
Carico di esercizio qk: 80 kg/m2
Sovraccarico struttura del tetto gA: 200 kg/m2
Freccia ammissibile winst = l/400
Carico di esercizio qk: 80 kg/m2
Sovraccarico struttura del tetto gA: 200 kg/m2
Freccia ammissibile winst = l/400
Carico di esercizio qk: 80 kg/m2
Sovraccarico struttura del tetto gA: 200 kg/m2
Freccia ammissibile winst = l/400
Carico di esercizio qk: 80 kg/m2
Sovraccarico struttura del tetto gA: 200 kg/m2
Freccia ammissibile winst = l/400
Carico di esercizio qk: 80 kg/m2
Sovraccarico struttura del tetto gA: 200 kg/m2
Freccia ammissibile winst = l/400
Carico di esercizio qk: 80 kg/m2
Sovraccarico struttura del tetto gA: 200 kg/m2
Freccia ammissibile winst = l/400
Carico di esercizio qk: 80 kg/m2
Sovraccarico struttura del tetto gA: 200 kg/m2
Freccia ammissibile winst = l/400
Carico di esercizio qk: 80 kg/m2
Sovraccarico struttura del tetto gA: 200 kg/m2
Freccia ammissibile winst = l/400
Carico di esercizio qk: 80 kg/m2
Sovraccarico struttura del tetto gA: 200 kg/m2
Freccia ammissibile winst = l/400
Carico di esercizio qk: 80 kg/m2
Sovraccarico struttura del tetto gA: 200 kg/m2
Freccia ammissibile winst = l/400










Tetto verde sk = 300 kg/m2
Strato di vegetazione
Drenaggio
Telo di tenuta in bitume polimero 2° strato
Telo di tenuta in bitume polimero 1° strato
Isolamento termico
Barriera al vapore
Elemento di superficie LIGNATUR (LFE) con perforazione acustica
Luce LIGNATUR
Carico di esercizio qk: 240 kg/m2
Sovraccarico struttura del tetto gA: 200 kg/m2
Freccia ammissibile winst = l/400
Carico di esercizio qk: 240 kg/m2
Sovraccarico struttura del tetto gA: 200 kg/m2
Freccia ammissibile winst = l/400
Carico di esercizio qk: 240 kg/m2
Sovraccarico struttura del tetto gA: 200 kg/m2
Freccia ammissibile winst = l/400
Carico di esercizio qk: 240 kg/m2
Sovraccarico struttura del tetto gA: 200 kg/m2
Freccia ammissibile winst = l/400
Carico di esercizio qk: 240 kg/m2
Sovraccarico struttura del tetto gA: 200 kg/m2
Freccia ammissibile winst = l/400
Carico di esercizio qk: 240 kg/m2
Sovraccarico struttura del tetto gA: 200 kg/m2
Freccia ammissibile winst = l/400
Carico di esercizio qk: 240 kg/m2
Sovraccarico struttura del tetto gA: 200 kg/m2
Freccia ammissibile winst = l/400
Carico di esercizio qk: 240 kg/m2
Sovraccarico struttura del tetto gA: 200 kg/m2
Freccia ammissibile winst = l/400
Carico di esercizio qk: 240 kg/m2
Sovraccarico struttura del tetto gA: 200 kg/m2
Freccia ammissibile winst = l/400
Carico di esercizio qk: 240 kg/m2
Sovraccarico struttura del tetto gA: 200 kg/m2
Freccia ammissibile winst = l/400
