Acoustique type 1
Rainures largeur 20 mm, longeur 250 mm
Trame 81/400 mm
αw = 0.55
Classe d’isolant acoustique: D
Acoustique type 2
Perçages diamètre 30 mm
Trame 81/75 mm
αw = 0.50
Classe d’isolant acoustique: D
Acoustique type 3
Perçages diamètre 20 mm
Trame 40/40 mm
αw = 0.90
Classe d’isolant acoustique A

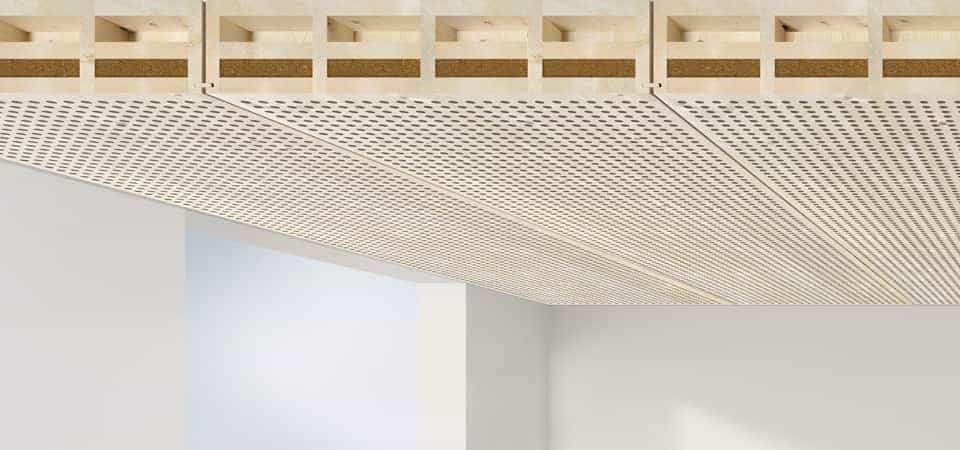

Acoustique type 3 avec lame supplémentaire (ls)
Perçages diamètre 20 mm
Trame 40/40 mm
αw = 0.85
Classe d’isolant acoustique B
Acoustique type 3.1
Perçages diamètre 20 mm
Trame 40/40 mm
αw = 0.75
Classe d’isolant acoustique C
Acoustique type 3.1 avec lame supplémentaire (ls)
Perçages diamètre 20 mm
Trame 40/40 mm
αw = 0.60
Classe d’isolant acoustique C
Acoustique type 5
Perçages diamètre 15 mm
Trame 40/40 mm
αw = 0.65
Classe d’isolant acoustique: C
Acoustique type 5.1
Perçages alignés diamètre 15 mm
Trame 40/40 mm
αw = 0.50
Classe d’isolant acoustique: D
Acoustique type 6
Perçages diamètre 9 mm
Trame 20/20 mm
αw = 0.80
Classe d’isolant acoustique: B
Acoustique type 6.1
Perçages alignés diamètre 9 mm
Trame 20/20 mm
αw = 0.60
Classe d’isolant acoustique: C
Acoustique type 8
Rainures largeur 9 mm, longeur 380 mm
Intervalle des rainures 48 mm
αw = 0.50
Classe d’isolant acoustique D

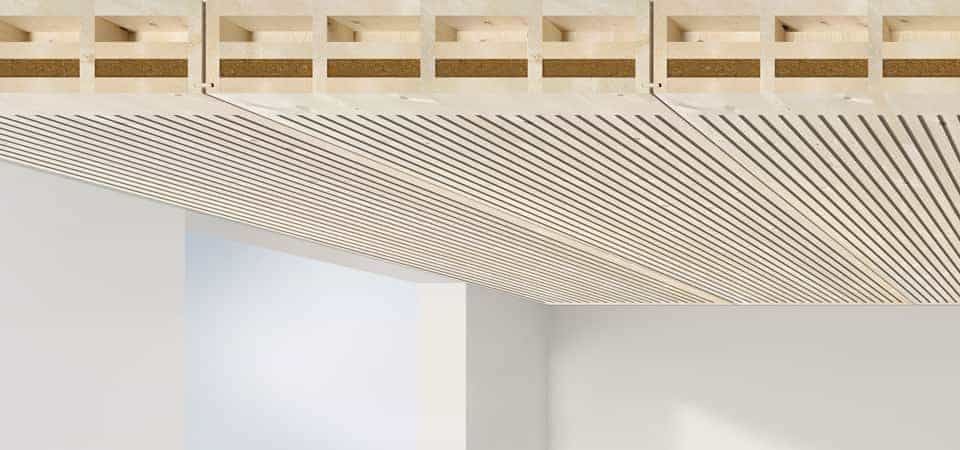

Acoustique type 8 avec lame supplémentaire (ls)
Rainures largeur 9 mm, longeur 380 mm
Intervalle des rainures 48 mm
αw = 0.50
Classe d’isolant acoustique D
Acoustique type 8.1
Rainures alignées largeur 9 mm, longeur 380 mm
Intervalle des rainures 48 mm
αw = 0.45
Classe d’isolant acoustique D

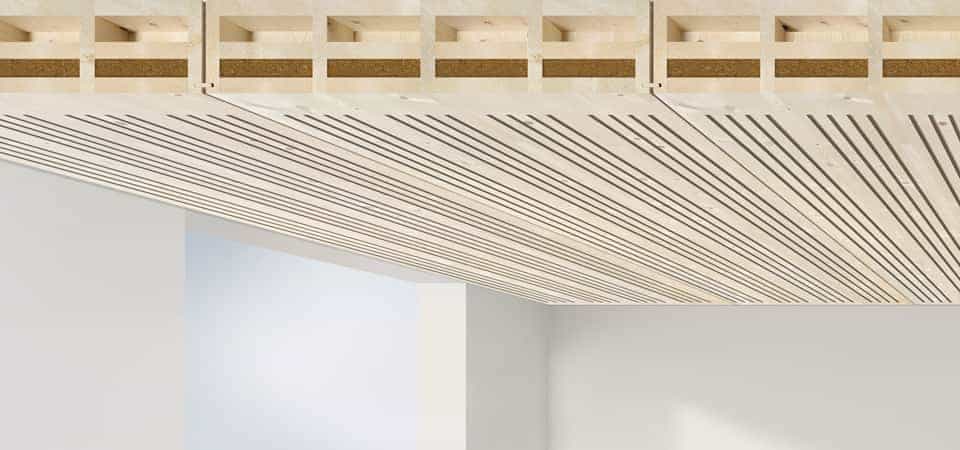

Acoustique type 8.1 avec lame supplémentaire (ls)
Rainures alignées largeur 9 mm, longeur 380 mm
Intervalle des rainures 48 mm
αw = 0.40
Classe d’isolant acoustique D
Acoustique type 9
Rainures largeur 5.5 mm, longeur 380 mm
Intervalle des rainures 24 mm
αw = 0.50
Classe d’isolant acoustique D
Acoustique type 9 avec lame supplémentaire (ls)
Rainures largeur 5.5 mm, longeur 380 mm
Intervalle des rainures 24 mm
αw = 0.55
Classe d’isolant acoustique D
Acoustique type 9.1
Rainures alignées largeur 5.5 mm, longeur 380 mm
Intervalle des rainures 24 mm
αw = 0.50
Classe d’isolant acoustique D

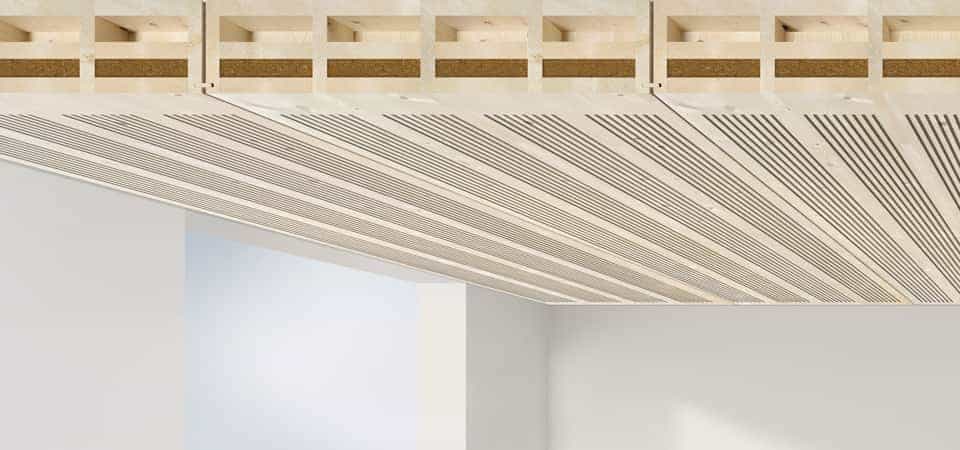

Acoustique type 9.1 avec lame supplémentaire (ls)
Rainures alignées largeur 5.5 mm, longeur 380 mm
Intervalle des rainures 24 mm
αw = 0.50
Classe d’isolant acoustique D
Types acoustiques caisson madrier
Pour les caissons madriers LIGNATUR, il est possible d’utiliser comme base de référence les degrés d’absorption statistiques déterminés pour les caissons multiples LIGNATUR.
|
|
|
Acoustique type 1 - design dyn.
Intensité: 256
Les degrés d`absorbation statistiques des types acoustiques au design dynamique prévus sont basés sur des valeurs mesurées pour les types acoustiques 1 à 9.1.
Degrés statistiques d`absorption acoustique:
| α125 | α250 | α500 | α1000 | α2000 | α4000 |
| 0.28 | 0.34 | 0.46 | 0.54 | 0.45 | 0.29 |
Acoustique type 2 - design dyn.
Intensité: 256
Les degrés d`absorbation statistiques des types acoustiques au design dynamique prévus sont basés sur des valeurs mesurées pour les types acoustiques 1 à 9.1.
Degrés statistiques d`absorption acoustique:
| α125 | α250 | α500 | α1000 | α2000 | α4000 |
| 0.25 | 0.25 | 0.33 | 0.40 | 0.35 | 0.18 |
Acoustique type 3 - design dyn.
Intensité: 256
Les degrés d`absorbation statistiques des types acoustiques au design dynamique prévus sont basés sur des valeurs mesurées pour les types acoustiques 1 à 9.1.
Degrés statistiques d`absorption acoustique:
| α125 | α250 | α500 | α1000 | α2000 | α4000 |
| 0.35 | 0.51 | 0.59 | 0.55 | 0.50 | 0.58 |
Acoustique type 3.1 - design dyn.
Intensité: 448
Les degrés d`absorbation statistiques des types acoustiques au design dynamique prévus sont basés sur des valeurs mesurées pour les types acoustiques 1 à 9.1.
Degrés statistiques d`absorption acoustique:
| α125 | α250 | α500 | α1000 | α2000 | α4000 |
| 0.37 | 0.58 | 0.67 | 0.62 | 0.57 | 0.66 |
Acoustique type 5 - design dyn.
Intensité: 256
Les degrés d`absorbation statistiques des types acoustiques au design dynamique prévus sont basés sur des valeurs mesurées pour les types acoustiques 1 à 9.1.
Degrés statistiques d`absorption acoustique:
| α125 | α250 | α500 | α1000 | α2000 | α4000 |
| 0.31 | 0.48 | 0.51 | 0.40 | 0.31 | 0.43 |
Acoustique type 5.1 - design dyn.
Intensité: 448
Les degrés d`absorbation statistiques des types acoustiques au design dynamique prévus sont basés sur des valeurs mesurées pour les types acoustiques 1 à 9.1.
Degrés statistiques d`absorption acoustique:
| α125 | α250 | α500 | α1000 | α2000 | α4000 |
| 0.33 | 0.54 | 0.58 | 0.45 | 0.36 | 0.49 |
Acoustique type 6 - design dyn.
Intensité: 256
Les degrés d`absorbation statistiques des types acoustiques au design dynamique prévus sont basés sur des valeurs mesurées pour les types acoustiques 1 à 9.1.
Degrés statistiques d`absorption acoustique:
| α125 | α250 | α500 | α1000 | α2000 | α4000 |
| 0.31 | 0.44 | 0.59 | 0.55 | 0.39 | 0.46 |
Acoustique type 6.1 - design dyn.
Intensité: 352
Les degrés d`absorbation statistiques des types acoustiques au design dynamique prévus sont basés sur des valeurs mesurées pour les types acoustiques 1 à 9.1.
Degrés statistiques d`absorption acoustique:
| α125 | α250 | α500 | α1000 | α2000 | α4000 |
| 0.30 | 0.41 | 0.55 | 0.51 | 0.36 | 0.43 |
Acoustique type 8 - design dyn.
Intensité: 384
Les degrés d`absorbation statistiques des types acoustiques au design dynamique prévus sont basés sur des valeurs mesurées pour les types acoustiques 1 à 9.1.
Degrés statistiques d`absorption acoustique:
| α125 | α250 | α500 | α1000 | α2000 | α4000 |
| 0.29 | 0.38 | 0.43 | 0.43 | 0.38 | 0.28 |
Acoustique type 8.1 - design dyn.
Intensité: 384
Les degrés d`absorbation statistiques des types acoustiques au design dynamique prévus sont basés sur des valeurs mesurées pour les types acoustiques 1 à 9.1.
Degrés statistiques d`absorption acoustique:
| α125 | α250 | α500 | α1000 | α2000 | α4000 |
| 0.27 | 0.32 | 0.36 | 0.36 | 0.31 | 0.24 |
Acoustique type 9 - design dyn.
Intensité: 384
Les degrés d`absorbation statistiques des types acoustiques au design dynamique prévus sont basés sur des valeurs mesurées pour les types acoustiques 1 à 9.1.
Degrés statistiques d`absorption acoustique:
| α125 | α250 | α500 | α1000 | α2000 | α4000 |
| 0.34 | 0.43 | 0.52 | 0.52 | 0.43 | 0.33 |
Acoustique type 9.1 - design dyn.
Intensité: 384
Les degrés d`absorbation statistiques des types acoustiques au design dynamique prévus sont basés sur des valeurs mesurées pour les types acoustiques 1 à 9.1.
Degrés statistiques d`absorption acoustique:
| α125 | α250 | α500 | α1000 | α2000 | α4000 |
| 0.31 | 0.36 | 0.44 | 0.44 | 0.35 | 0.27 |
Types acoustiques caisson madrier design dynamique
Pour les caissons madriers LIGNATUR, il est possible d’utiliser comme base de référence les degrés d’absorption statistiques déterminés pour les caissons multiples LIGNATUR.
|
|
|
